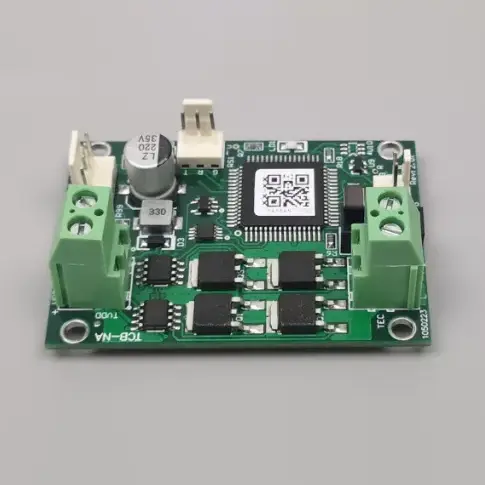

Controlador de temperatura TCB-NA para refrigeradores padrão

O controlador de temperatura X-Meritan TCB-NA para resfriadores padrão é um módulo de controle de temperatura para resfriadores termoelétricos padrão (TEC), compatível com resfriamento e aquecimento. Ele fornece precisão de controle de temperatura de ±0,1°C, corrente TEC de 0–10A e uma faixa de controle de -20°C a +100°C.

Com uma interface serial ASCII padrão, sensor de temperatura 10K NTC e uma estrutura compacta de 60 × 42 × 26,5 mm, o TCB-NA foi projetado para integração direta em sistemas de gerenciamento térmico industriais e comerciais.

Especificações Técnicas

O valor NTC B pode ser personalizado. Um valor B diferente afeta a medição da temperatura absoluta, mas não altera a precisão do controle básico.

Funções de controle

Aquecimento e resfriamento

O controlador mede a temperatura através do sensor NTC e ajusta a direção do TEC de acordo com o ponto de ajuste. Isto permite que o mesmo módulo forneça aquecimento e resfriamento sem hardware de controle separado.

Regulação ON/OFF

O método de controle ON/OFF foi projetado para manutenção estável da temperatura em aplicações TEC padrão, incluindo diodo laser e equipamentos de laboratório.

Interface serial

As configurações de temperatura e o monitoramento em tempo real podem ser gerenciados através de um protocolo serial ASCII. Ferramentas seriais comuns, como o Windows HyperTerminal, podem ser usadas durante a configuração e os testes.

Sinais dedicados de alarme e “pronto” fornecem feedback do status operacional, enquanto a entrada de desligamento do TEC permite que o sistema host desabilite a operação do TEC quando necessário.

Combinação de poder

Tensão TÉCNICA

A correspondência de tensão é crítica porque o controlador de temperatura TCB-NA para resfriadores padrão não fornece limitação de tensão de saída interna. A tensão de alimentação não deve exceder a tensão nominal do TEC conectado.

Por exemplo, ao usar um TEC de 12 V, a fonte de alimentação do sistema deve ser selecionada adequadamente.

Ondulação de poder

A operação de comutação do controlador pode aumentar a ondulação na fonte de alimentação de comutação conectada. Se o sistema contiver outras placas sensíveis a ruído elétrico ou EMI, poderá ser preferível uma fonte de alimentação separada para o controlador.

Desempenho de temperatura

Alcance do Sensor

O 10K NTC conectado suporta uma faixa de medição especificada de -30°C a +147°C, enquanto o controle de temperatura ativo é especificado de -20°C a +100°C.

Precisão

A precisão do controle de temperatura especificada e a precisão da temperatura definida são ambas de ±0,1°C. O desempenho real do sistema também pode ser afetado pela tolerância NTC, posicionamento do sensor, contato térmico, características TEC, dissipação de calor e condições ambientais.

Para aplicações que exigem estrita estabilidade de temperatura, os testes devem ser realizados com o TEC final, sensor, carga e estrutura mecânica.

Áreas de aplicação

Diodos Laser

O controlador pode manter um ambiente térmico estável para sistemas de diodo laser onde a temperatura afeta diretamente o desempenho operacional.

Equipamento de Laboratório

É adequado para instrumentos de laboratório que requerem aquecimento e resfriamento termoelétrico padrão com regulação de temperatura estável.

Sistemas Industriais

Equipamentos industriais podem usar o módulo para controle TEC de uso geral, onde instalação compacta, comunicação serial e eficiência de custos são importantes.

Eletrodomésticos inteligentes

A arquitetura orientada para o custo torna o controlador adequado para a fabricação de aparelhos inteligentes e outras aplicações de volume que exigem controle de temperatura padrão.

TCB-NA ou TCB-NE?

O TCB-NA é adequado quando o projeto prioriza controle de temperatura padrão e eficiência de custos. Para aplicações que exigem gerenciamento de energia mais avançado ou funções de controle de temperatura de nível superior, a série TCB-NE pode ser mais apropriada.

A seleção deve ser baseada na tensão, corrente, temperatura alvo, requisitos de controle, eficiência e arquitetura do sistema do TEC.

Requisitos de aquisição

Antes de fazer o pedido, os compradores devem confirmar a tensão nominal do TEC, corrente máxima, tensão da fonte de alimentação, temperatura alvo, precisão necessária, especificação NTC, requisitos de comunicação e ambiente operacional.

A X-Meritan opera sua própria fábrica na China, cobrindo montagem de PCB e calibração final. Sua equipe de engenharia pode fornecer suporte técnico para correspondência de tensão TEC, gerenciamento de ondulação de energia e requisitos de configuração. O estoque de componentes padrão e a logística no exterior apoiam a aquisição de OEM e de volume.

Notas de instalação

A fonte de alimentação deve ser compatível com a classificação TEC. Exceder a tensão TEC pode causar sobrecarga do componente porque o controlador de temperatura TCB-NA para resfriadores padrão não tem limite de tensão de saída interna.

A especificação de corrente 0–10A deve ser avaliada juntamente com o TEC, fiação, conectores e fonte de alimentação. A dissipação de calor adequada também é necessária para todo o sistema termoelétrico.

Ao conectar outros componentes eletrônicos sensíveis à mesma fonte de alimentação chaveada, verifique o desempenho de ondulação e EMI antes da integração final do sistema.

Perguntas frequentes

Que tensão TEC o TCB-NA pode suportar?

O controlador suporta tensões TEC de 5V a 27V. A tensão do TEC deve ser igual ou superior à tensão de alimentação da placa. Como o TCB-NA não possui limitação de tensão de saída interna, a fonte de alimentação não deve exceder a tensão nominal do TEC.

Qual é a corrente máxima do TEC?

O controlador de temperatura TCB-NA para resfriadores padrão suporta uma faixa de corrente TEC de 0–10A. A corrente operacional real deve ser selecionada de acordo com a classificação TEC, carga térmica, fiação, conectores e capacidade da fonte de alimentação.

O controlador pode fornecer aquecimento e resfriamento?

Sim. A arquitetura de controle bidirecional permite que o TEC opere nos modos de aquecimento e resfriamento, possibilitando manter uma temperatura alvo sob condições ambientais variáveis.

Qual sensor de temperatura o controlador usa?

A configuração padrão usa um NTC de 10K com um valor B padrão de 3950. O valor B pode ser personalizado de acordo com os requisitos da aplicação. A faixa de medição especificada é de -30°C a +147°C, com uma faixa de controle de -20°C a +100°C.

Como o TCB-NA pode ser controlado ou monitorado?

O controlador usa uma interface serial ASCII padrão para ajuste de temperatura e monitoramento em tempo real. Ele também fornece sinais de alarme e status “pronto” e uma entrada de desligamento do TEC para integração com o sistema de controle host.
