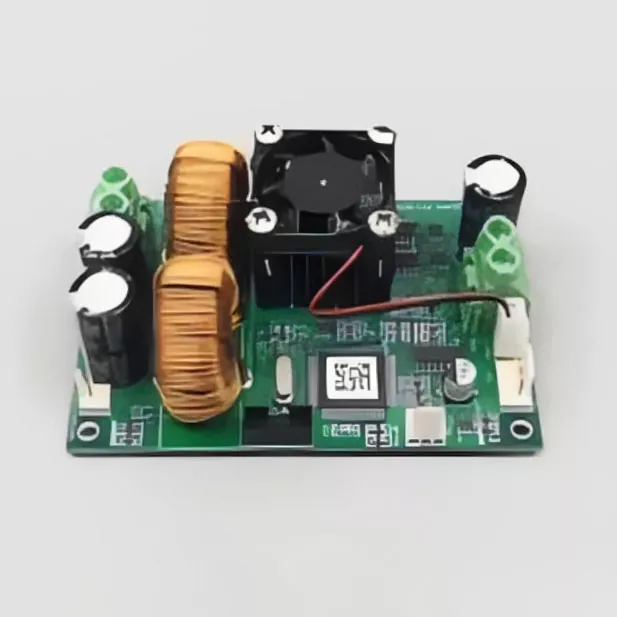

Controlador de temperatura TCB-NE-HH com alta precisão e super alta potência

O controlador de temperatura X-meritan TCB-NE-HH com alta precisão e super alta potência é um driver de gerenciamento térmico de circuito fechado de nível industrial projetado para sistemas de resfriamento e aquecimento termoelétricos de carga pesada. Projetada para OEMs, integradores de sistemas e equipes de compras de engenharia, esta placa de controle de alta potência oferece controle de temperatura ultrafino e precisão de ajuste de ±0,01°C. Alimentado por regulação de saída contínua e algoritmos PID avançados, garante estabilidade térmica excepcional sem os riscos de ruído ou flutuação da comutação pulsada.

Vantagens do produto

Regulação de temperatura de alta precisão

O controlador de temperatura TCB-NE-HH com alta precisão e super alta potência fornece precisão de controle de temperatura de 0,01°C e precisão de temperatura definida de 0,01°C. Um sensor NTC de 10K fornece feedback de temperatura para regulação em circuito fechado, permitindo que o controlador responda a desvios entre a temperatura medida e o ponto de ajuste programado.

Drive TEC de alta corrente

O controlador suporta uma faixa de tensão TEC de 2V a 48V com uma corrente TEC nominal de 27A. Esta capacidade de saída permite acionar módulos TEC com requisitos de corrente substancialmente mais altos do que placas de controle termoelétricas de baixa potência.

Resfriamento e aquecimento bidirecional

A direção de saída pode ser alterada para suportar resfriamento e aquecimento termoelétrico. Para sistemas que requerem apenas uma direção de operação, o controlador também pode ser configurado para operação apenas de refrigeração ou apenas de aquecimento.

Controle de saída contínua

O controlador utiliza regulação de saída contínua em vez de depender da comutação pulsada como método primário de controle de temperatura.

Comunicação serial em tempo real

Uma interface serial ASCII permite que o sistema host se comunique com o controlador para configuração de parâmetros e monitoramento do status operacional. Isto permite que o controlador seja incorporado em sistemas de gerenciamento térmico controlados por computador sem a necessidade de uma interface de monitoramento separada.

Interfaces de sistema integradas

Interfaces dedicadas estão disponíveis para sinais de alarme, indicação de status pronto e desligamento remoto do TEC. Essas conexões permitem que o controlador troque informações operacionais e de status de falha com o equipamento host.

Entrada de energia DC flexível

A placa aceita uma tensão de alimentação de 7V a 48V DC, permitindo que seja compatível com diferentes arquiteturas de energia DC. O projeto baseado em CC é adequado para equipamentos onde o controlador TEC precisa operar a partir de um sistema de energia existente de baixa tensão ou tensão intermediária.

Princípio de funcionamento

O controlador de temperatura TCB-NE-HH com alta precisão e super alta potência regula um módulo TEC por meio de um processo de controle de temperatura em circuito fechado.

Primeiro, o sensor de temperatura mede a temperatura do objeto controlado e envia o sinal de feedback ao controlador. O controlador compara a temperatura medida com o ponto de ajuste programado e determina a saída TEC necessária.

Quando o resfriamento é necessário, o controlador aciona o TEC na direção do resfriamento. Quando é necessário aquecimento, a direção de saída é invertida. O controlador ajusta continuamente o inversor TEC de acordo com o feedback de temperatura, em vez de tratar a carga como um simples dispositivo liga/desliga.

A sequência básica de controle é:

Sensor de temperatura → Feedback de temperatura → Controle PID → Saída do inversor TEC → Resfriamento ou aquecimento → Feedback de temperatura

O algoritmo de controle PID integrado permite que o controlador regule a carga térmica de acordo com a diferença entre a temperatura real e a temperatura alvo. Este processo de circuito fechado é a base para manter a precisão especificada do controle de temperatura.

Integração de Sistemas

O controlador é instalado entre a fonte de alimentação CC, o módulo TEC, o sensor de temperatura e o equipamento host.

Fonte de alimentação CC
↓
Controlador TCB-NE-HH
↓
Módulo TEC
↓
Carga Térmica

Ao mesmo tempo:

Sensor de temperatura → Entrada de feedback do controlador

A interface serial ASCII pode conectar o controlador a um computador host ou sistema de controle de equipamento para configuração de parâmetros e monitoramento de status. Interfaces de alarme, prontidão e desligamento remoto podem ser conectadas ao sistema host quando o controle coordenado em nível de equipamento é necessário.

A altura da placa de 37 mm fornece um envelope mecânico definido para projetistas de equipamentos ao alocar espaço para o controlador e suas conexões elétricas associadas.

Aplicações reais

Controle de temperatura de diodo laser

Os diodos laser podem sofrer alterações de desempenho conforme a temperatura operacional varia. O controlador pode regular o TEC conectado ao conjunto do laser, fornecendo aquecimento ou resfriamento controlado em torno do ponto de ajuste operacional necessário.

Conjuntos ópticos de precisão

Os sistemas ópticos que contêm componentes sensíveis à temperatura podem usar o gerenciamento térmico baseado em TEC para manter uma temperatura operacional controlada. O controlador de temperatura TCB-NE-HH com alta precisão e super alta potência fornece o acionamento elétrico e o feedback do sensor necessários para este tipo de sistema regulado por temperatura.

Equipamento de comunicação de fibra óptica

O controle de temperatura termoelétrica pode ser incorporado em equipamentos de comunicação óptica onde a temperatura do dispositivo precisa permanecer dentro de uma faixa definida. O controlador pode operar como drive TEC e unidade de controle de feedback dentro da arquitetura de gerenciamento térmico do equipamento.

Instrumentos Científicos

Instrumentos laboratoriais e científicos podem exigir condições de temperatura repetíveis para medições ou experimentos. A capacidade de controle fino de temperatura e a interface de comunicação serial do controlador permitem que ele seja integrado em sistemas de controle térmico em nível de instrumento.

Equipamento Médico e de Diagnóstico

Os equipamentos médicos de detecção e diagnóstico podem conter componentes ópticos, eletrônicos ou de detecção sensíveis à temperatura. O controlador pode fornecer aquecimento ou resfriamento controlado do TEC onde o equipamento requer uma condição de operação térmica definida.

Sistemas Termoelétricos de Alta Potência

Os sistemas que utilizam módulos TEC de alta corrente podem exigir um controlador capaz de lidar com uma saída elétrica substancial enquanto mantém o feedback de temperatura. A corrente TEC nominal de 27A torna o controlador adequado para aplicações que excedem os requisitos de saída dos controladores TEC convencionais de baixa corrente.

Parâmetros do produto

Abaixo você encontra detalhes do nosso Controlador de Temperatura TCB-NE-HH com Alta Precisão e Super Alta Potência:

Seleção do controlador TEC

A seleção de um controlador TEC requer a correspondência da saída elétrica do controlador com o módulo TEC e os requisitos térmicos do equipamento.

Tensão TEC: A tensão TEC suportada pelo controlador deve cobrir a tensão operacional exigida pelo módulo TEC selecionado.

Corrente TEC: a corrente operacional necessária e a corrente de pico do módulo devem ser verificadas em relação à saída nominal de 27A do controlador.

Faixa de temperatura: a configuração selecionada do sensor e do controlador deve cobrir a faixa de medição necessária e a faixa de controle de temperatura pretendida.

Precisão de temperatura: aplicações que envolvem diodos laser, dispositivos ópticos ou instrumentos de precisão devem definir a estabilidade de temperatura necessária antes de selecionar o controlador.

Fonte de alimentação: A fonte CC disponível deve permanecer dentro da faixa de alimentação da placa de 7 V a 48 V do controlador e fornecer energia suficiente para o ponto de operação do TEC pretendido.

Interface de controle: sistemas que exigem configuração ou monitoramento de parâmetros baseados em computador devem considerar a interface de comunicação serial ASCII disponível durante o projeto do sistema.

Fabricação e testes

Os recursos de gerenciamento térmico de semicondutores da X-Meritan abrangem materiais termoelétricos, personalização de componentes principais, design de soluções térmicas e seleção em nível de sistema. Para o controlador, a produção e a verificação devem focar nas funções elétricas e térmicas que determinam o desempenho do sistema.

Os testes podem incluir:

● 1. Verificação de entrada de alimentação CC

● 2.Teste de saída de tensão e corrente TEC

● 3. Verificação do sinal do sensor de temperatura

● 4.Testes de precisão de controle de temperatura

● 5. Teste de direção de resfriamento e aquecimento

● 6.Teste de comunicação serial

● 7. Teste de interface de alarme e desligamento

● 8. Verificação das condições operacionais

Perguntas frequentes

Qual é a corrente TEC máxima do controlador?

A corrente nominal do TEC é 27A.

Qual tensão TEC o controlador suporta?

A faixa de tensão TEC suportada é de 2 V a 48 V.

Qual sensor de temperatura é usado?

A configuração padrão usa um sensor NTC de 10K. As configurações PT100/PT1000 também estão disponíveis de acordo com a arquitetura de controle de temperatura necessária.

O controlador de temperatura TCB-NE-HH com alta precisão e super alta potência pode fornecer aquecimento e resfriamento?

Sim. A saída TEC pode operar em ambas as direções, permitindo que o sistema forneça resfriamento ou aquecimento termoelétrico. Configurações somente de resfriamento e somente aquecimento também são suportadas para aplicações específicas.

Qual é a precisão do controle de temperatura?

A precisão de controle de temperatura especificada é de 0,01°C, com uma precisão de temperatura definida de 0,01°C.

O controlador pode se comunicar com um computador host?

Sim. Uma interface serial ASCII pode ser usada para configuração de parâmetros e monitoramento do status operacional em tempo real.

Que informações devem ser fornecidas ao selecionar um controlador?

A tensão operacional do TEC, a corrente necessária, a temperatura alvo, a faixa de temperatura, o tipo de sensor, a fonte de alimentação, os requisitos de resfriamento/aquecimento e os requisitos de comunicação devem ser fornecidos para a correspondência do controlador.
