Resfriadores termoelétricos: o guia completo de engenharia para gerenciamento térmico de estado sólido

Compreendendo o efeito Peltier e a arquitetura TEC

A base operacional de cadaRefrigeradores TermoelétricosO dispositivo baseia-se em um fenômeno descoberto por Jean Charles Athanase Peltier em 1834. Quando a corrente contínua passa por uma junção formada por dois materiais semicondutores diferentes, uma junção absorve calor enquanto a outra o libera. Essa transferência térmica reversível – conhecida como efeito Peltier – permite que um único módulo funcione como resfriador ou aquecedor simplesmente invertendo a polaridade da corrente de entrada.

Comportamento de junção fria e junção quente

Dentro de um módulo Peltier típico, dezenas a centenas de pastilhas semicondutoras tipo p e tipo n são dispostas eletricamente em série e termicamente em paralelo. Os pellets são colocados entre dois substratos cerâmicos que conduzem calor enquanto fornecem isolamento elétrico. Quando a corrente CC flui do material tipo n para o tipo p, a junção absorve calor, criando um lado frio. A corrente que flui do tipo p para o tipo n libera calor, formando o lado quente.

Esta arquitetura produz um diferencial de temperatura em todo o módulo que pode ser modulado com precisão ajustando a magnitude da corrente. A ausência de compressores, refrigerantes e peças móveis distingue esta tecnologia dos sistemas convencionais de compressão de vapor, oferecendo vantagens em confiabilidade, perfil de ruído e flexibilidade de fator de forma.

Materiais e Construção

O telureto de bismuto (Bi₂Te₃) continua sendo o material termoelétrico mais eficiente para operação em temperatura próxima à ambiente. Os pellets semicondutores são soldados entre placas de cerâmica normalmente feitas de alumina (Al₂O₃) ou nitreto de alumínio (AlN). As interconexões metálicas unem os pellets individuais em um circuito contínuo, e o conjunto completo geralmente não é maior do que alguns milímetros quadrados a alguns centímetros quadrados, dependendo dos requisitos de capacidade de resfriamento.

Principais especificações e critérios de seleção de módulos

A seleção do módulo apropriado requer uma avaliação cuidadosa da carga térmica, do diferencial de temperatura alvo, do espaço disponível e do orçamento de energia. Os parâmetros da folha de dados por si só não garantem o desempenho ideal – os engenheiros devem modelar o ponto operacional em relação às condições do mundo real.

Parâmetros críticos da folha de dados

Quatro parâmetros formam a espinha dorsal de qualquer decisão de seleção. A capacidade máxima de resfriamento (Q_max) representa a capacidade de bombeamento de calor com diferencial de temperatura zero. O diferencial máximo de temperatura (ΔT_max) indica a maior amplitude de temperatura alcançável entre os lados quente e frio sob carga térmica zero. A corrente máxima (I_max) e a tensão máxima (V_max) definem o envelope operacional elétrico.

Crucialmente, Q_max, ΔT_max e I_max não podem ser alcançados simultaneamente. Operar o módulo próximo a qualquer máximo força os outros dois parâmetros a diminuir. A seleção deve, portanto, basear-se em curvas de desempenho normalizadas que descrevem o comportamento no ponto operacional alvo real.

Orientação de seleção baseada em aplicativos

Maximizando a eficiência do resfriamento em projetos práticos

O coeficiente de desempenho (COP) para módulos termoelétricos de estágio único normalmente fica entre 0,3 e 0,7, embora sistemas bem otimizados possam exceder essa faixa quando o diferencial de temperatura é modesto. Implementações mal projetadas frequentemente ficam abaixo de 0,2. A lacuna entre esses resultados depende de três alavancas de design.

Estratégia de Dimensionamento: Superdimensionamento Deliberado

Talvez a prática mais contra-intuitiva, porém impactante, envolva a seleção de um módulo com capacidade máxima de resfriamento de quatro a seis vezes a carga de calor real e, em seguida, operá-lo com apenas 20–35% da corrente máxima. Esta abordagem minimiza as perdas de aquecimento Joule, que crescem com o quadrado da corrente, ao mesmo tempo que fornece o bombeamento de calor necessário. O módulo funciona mais frio, dura mais e consome menos energia para a mesma tarefa térmica.

Rejeição de calor no lado quente

O lado quente de um módulo Peltier deve rejeitar não apenas a carga de calor bombeada, mas também a própria energia elétrica de entrada. A rejeição total de calor é igual à carga de resfriamento mais a energia elétrica consumida. O subdimensionamento do dissipador de calor do lado quente força o lado frio a trabalhar contra um ambiente elevado, prejudicando o desempenho e acelerando a degradação. O resfriamento líquido ou dissipadores de calor com ar forçado de alta eficiência são frequentemente necessários quando as cargas de calor excedem alguns watts.

Estratégia de Controle

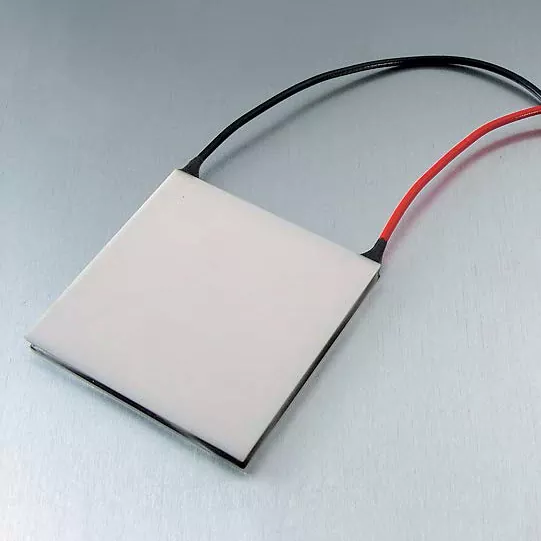

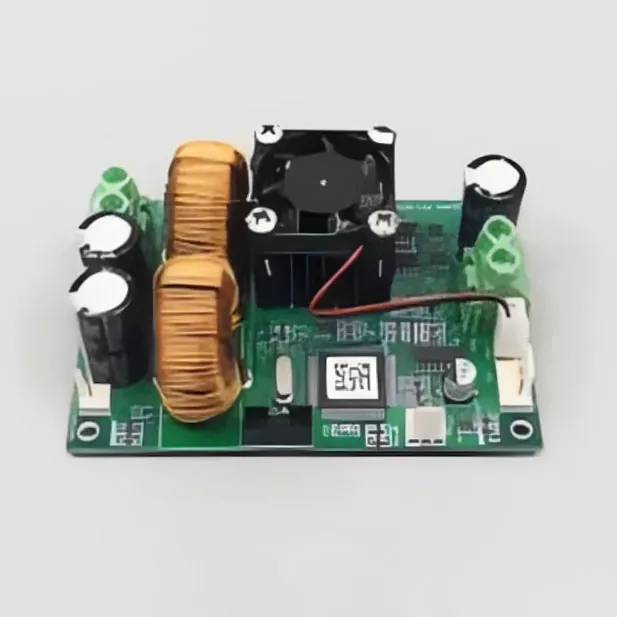

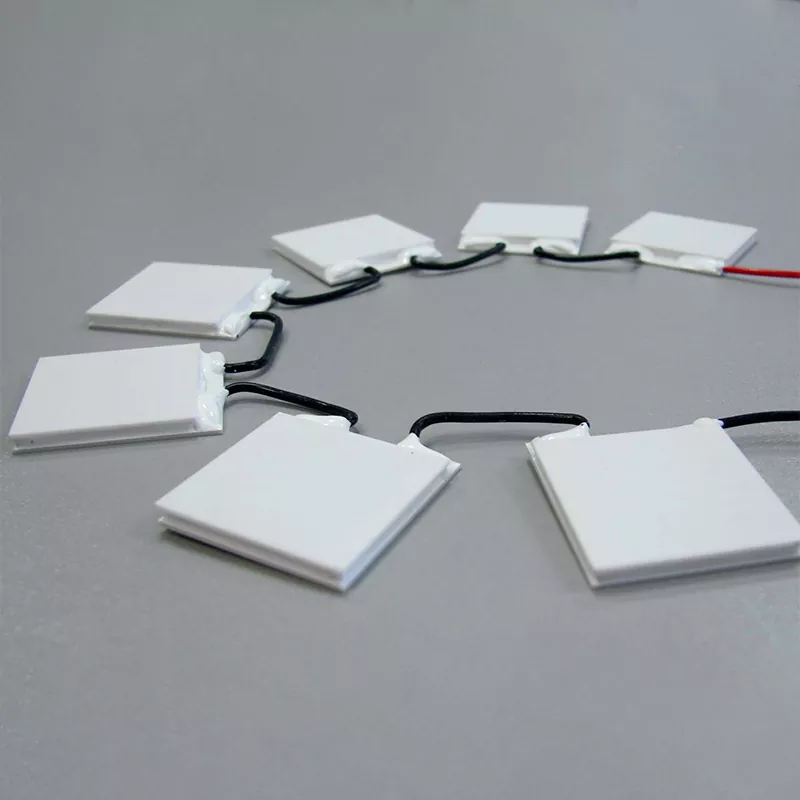

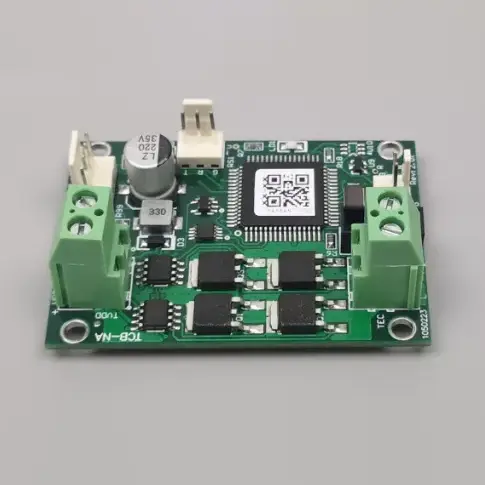

Um controlador PID de precisão emparelhado com um sensor de temperatura de alta resolução permite estabilidade do ponto de ajuste dentro de ±0,1°C ou melhor. O controlador modula a corrente para o módulo em vez de ligá-lo e desligá-lo totalmente, evitando o estresse do ciclo térmico e melhorando a estabilidade em estado estacionário.

Cenário de aplicações industriais e médicas

A combinação única de operação em estado sólido, resposta em milissegundos e capacidade de resfriamento subambiente impulsionou a adoção em um conjunto notavelmente diversificado de indústrias. Cada aplicação aproveita um subconjunto diferente de vantagens oferecidas peloRefrigeradores Termoelétricos.

Comunicação de Fibra Óptica e Fotônica

Transceptores ópticos, diodos laser e lasers de bomba requerem estabilidade de comprimento de onda que está diretamente ligada à temperatura da junção. Uma mudança de até mesmo uma fração de grau pode causar desvio de comprimento de onda além dos limites de especificação. Os módulos termoelétricos mantêm a temperatura do laser dentro de ±0,1°C, garantindo uma saída estável apesar das flutuações ambientais.

Diagnóstico Médico e Ciências da Vida

Os instrumentos de reação em cadeia da polimerase (PCR) dependem de ciclos térmicos rápidos e precisos entre as temperaturas de desnaturação, recozimento e extensão. Os termocicladores acionados por Peltier alcançam taxas de aquecimento superiores a 20°C por segundo e taxas de resfriamento acima de 5°C por segundo, permitindo resultados de diagnóstico mais rápidos. A uniformidade da temperatura em uma placa de 96 poços pode ser mantida dentro de ±0,1°C.

Os sistemas de laser médico – incluindo lasers de CO₂, YAG, diodo e fibra – dependem da estabilização termoelétrica para proteger os componentes ópticos e manter a qualidade do feixe. A natureza de estado sólido dos TECs permite a integração em peças de mão compactas e cabeçotes de laser montados em console, sem a vibração que perturbaria o alinhamento óptico.

Sensoriamento Automotivo e LiDAR

Os sistemas LiDAR automotivos usam diodos laser cujo comprimento de onda de emissão muda com a temperatura. Os TECs estabilizam essas fontes de laser contra oscilações extremas de temperatura sob o capô, preservando a precisão da detecção e o desempenho do alcance. A ausência de peças móveis é particularmente valiosa em ambientes automotivos de alta vibração.

Instrumentação Industrial e Equipamentos Analíticos

Instrumentos analíticos, equipamentos de fabricação de semicondutores e analisadores ambientais usam controle de temperatura termoelétrico para condicionamento de amostras, resfriamento de detectores e estabilização de pontos de referência. Placas frias e conjuntos líquido-líquido fornecem a estabilidade térmica necessária para medições repetíveis em ambientes de controle de processo.

Instalação, acionamento e proteção ambiental

A instalação e o acionamento elétrico adequados são essenciais para atingir o desempenho nominal e garantir a longevidade do módulo. Muitas falhas prematuras resultam de erros evitáveis ​​de montagem e operação, e não de limitações inerentes ao produto.

Montagem e Interface Térmica

A planicidade da superfície de contato entre o módulo, o dissipador de calor e a placa fria deve ser melhor que ±0,02 mm. Uma camada fina e uniforme de pasta térmica de alta qualidade — aproximadamente 0,02 mm a 0,1 mm de espessura — deve ser aplicada nas faces quente e fria para minimizar a resistência térmica de contato.

Os parafusos devem ser apertados diagonalmente em etapas. A compressão recomendada varia de 150 a 300 kPa (aproximadamente 10 a 21 kg/cm²). A pressão excessiva ou irregular pode fraturar o frágil substrato cerâmico e danificar os pellets semicondutores internos.

Requisitos de fonte de alimentação

Uma fonte de alimentação regulada por CC com ondulação inferior a 10% é obrigatória. O acionamento de corrente constante ou a regulação de tensão PWM são preferíveis à partida direta com tensão total, o que pode sobrecarregar o módulo e reduzir a vida operacional. Ao alternar entre os modos de aquecimento e resfriamento, a polaridade reversa só deve ser aplicada depois que o módulo retornar à temperatura ambiente — normalmente após um período de resfriamento de 10 a 15 minutos.

Condensação e Proteção Ambiental

A operação abaixo do ponto de orvalho ambiente causará condensação no lado frio. A entrada de umidade pode degradar o desempenho térmico e corroer as conexões internas ao longo do tempo. As medidas de proteção incluem envoltório de isolamento térmico, vedação de composto de envasamento, revestimentos hidrofóbicos e canais de drenagem projetados. O uso em ambientes com gases corrosivos deve ser evitado, a menos que o módulo esteja totalmente encapsulado.

Manutenção, vida útil e prevenção de falhas

Os resfriadores termoelétricos são dispositivos inerentemente confiáveis, com tempo médio entre falhas frequentemente citado na faixa de 100.000 a 200.000 horas sob condições favoráveis. No entanto, a vida útil real depende muito da amplitude do ciclo térmico, do perfil de acionamento da corrente e de fatores ambientais.

Práticas de inspeção de rotina

• Inspecione o estado da graxa térmica a cada seis meses; reaplicar se for observado ressecamento ou rachaduras.
• Limpe as aletas do dissipador de calor do lado quente com ar comprimido para manter o fluxo de ar e a capacidade de rejeição de calor.
• Verifique a estabilidade da temperatura durante a operação — o aumento da flutuação pode indicar degradação da interface térmica ou fadiga do módulo.
• Monitore o consumo de corrente no ponto de operação; corrente crescente para a mesma carga térmica sugere aumento da resistência interna.

Modos de falha comuns

O estresse térmico causado por ciclos repetidos entre estados quentes e frios continua sendo o mecanismo de degradação dominante. A fadiga das juntas de solda e a quebra dos pellets de semicondutores podem se desenvolver após centenas de milhares de ciclos se a variação de temperatura for grande. Operar o módulo em frações de corrente mais baixas e manter interfaces térmicas estáveis ​​prolonga significativamente a vida útil.

Falhas relacionadas à umidade — incluindo corrosão e curto-circuito elétrico — podem ser evitadas por meio de vedação adequada e gerenciamento de condensação. Em aplicações onde o lado frio opera abaixo do ponto de orvalho, a proteção robusta contra umidade não é opcional, mas essencial para uma operação confiável a longo prazo.
