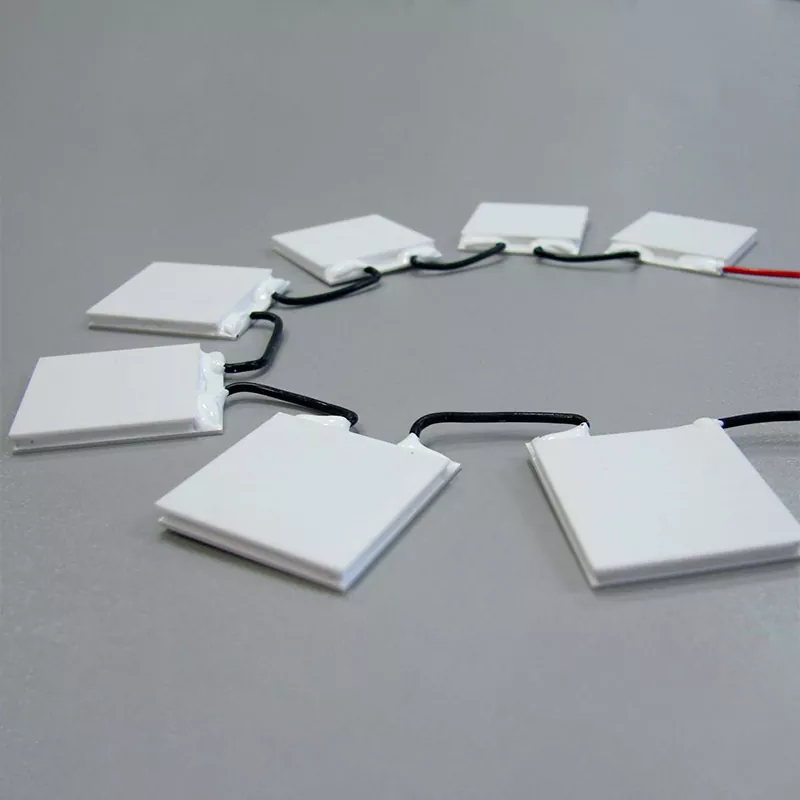

Resfriadores TE de alta capacidade de resfriamento para indústria

A X-Meritan fornece resfriadores termoelétricos (TECs) projetados para bombeamento contínuo de calor em equipamentos industriais. Esses módulos operam com efeito Peltier e não contêm compressores, refrigerantes ou peças móveis. Eles são usados ​​onde o acesso para manutenção é limitado, a vibração não é aceitável ou é necessário um controle preciso da temperatura.

A série de alta capacidade visa sistemas com cargas térmicas significativas. Exemplos típicos incluem matrizes de diodos laser, equipamentos de processo de semicondutores e instrumentos analíticos que geram saída térmica constante.

Fabricamos refrigeradores TE de alta capacidade de resfriamento para aplicações industriais em nossas próprias instalações. Isso inclui preparação de material termoelétrico, processamento de lingotes, corte de pellets, montagem de módulos e testes finais. O controle sobre essas etapas nos permite ajustar a composição do material, a geometria do pellet e a seleção da solda para atender às condições operacionais específicas.

Especificações Técnicas

Os módulos padrão cobrem uma variedade de capacidades de resfriamento. A tabela abaixo lista os parâmetros comuns. Configurações personalizadas estão disponíveis para diferentes tensões, dimensões e requisitos de temperatura do lado quente.

As especificações são verificadas em lote usando uma estação de teste térmico. Um relatório de teste pode ser fornecido com cada remessa, mediante solicitação.

Observação importante sobre Qmax: Qmax é medido com diferença zero de temperatura entre os lados quente e frio. Em operação real, o lado frio é sempre mais frio que o lado quente, portanto a capacidade real de bombeamento de calor é menor. Por exemplo, um módulo classificado para 200 W Qmax pode remover apenas 80 W quando ΔT for 30 K. A seleção deve ser baseada no ponto operacional real e não apenas no número Qmax.

Estrutura e Princípio Operacional

Um TE Coolers de alta capacidade de resfriamento para aplicações industriais é uma bomba de calor de estado sólido. A corrente contínua move o calor do lado frio para o lado quente. O lado quente deve ser conectado a um dissipador de calor ou placa fria para rejeitar o calor bombeado mais a energia elétrica de entrada. Se o lado quente não for resfriado de forma eficaz, o calor flui de volta para o lado frio e a capacidade líquida de resfriamento cai.

1. Substratos cerâmicos

As placas externas são feitas de alumina ou nitreto de alumínio. Eles fornecem isolamento elétrico enquanto conduzem calor. O nivelamento da superfície é controlado para garantir um bom contato térmico com a fonte de calor e o dissipador de calor. Recomenda-se um material de interface térmica (TIM) entre a superfície cerâmica e a superfície de montagem.

2. Pelotas e eletrodos semicondutores

Pelotas de telureto de bismuto tipo N e tipo P são conectadas em série por traços de eletrodo de cobre. O número e o tamanho dos pellets determinam a tensão, a corrente e a capacidade de refrigeração do módulo. Usamos revestimento multicamadas nos vestígios de cobre para evitar a oxidação durante a operação a longo prazo.

3. Rejeição de calor do lado quente

A temperatura do lado quente é o fator mais importante que afeta o desempenho do TEC. Cada aumento de 10°C na temperatura do lado quente normalmente reduz a capacidade de resfriamento em 5–10% e reduz o ΔT máximo alcançável. Para módulos de alta capacidade, recomenda-se resfriamento por ar forçado, resfriamento por líquido ou conjuntos de tubos de calor. Os dissipadores de calor passivos raramente são suficientes acima de 100 W de rejeição total de calor.

4. Vedação de perímetro

Uma vedação epóxi resistente à umidade envolve o conjunto interno de semicondutores. Esta vedação não fornece vedação hermética, mas protege os pellets e eletrodos contra condensação e contaminantes transportados pelo ar em ambientes industriais normais. Para condições de alta umidade, lavagem ou ambientes externos, é necessário encapsulamento adicional.

Fabricação e Controle de Qualidade

A X-Meritan produz módulos TEC internamente. A sequência de fabricação é:

Preparação de lingotes de material termoelétrico

Extrusão e corte em cubos de pelotas semicondutoras

Colocação e soldagem automatizada de pellets

Metalização de substrato cerâmico

Montagem final e testes elétricos

Cada lote de produção é testado quanto à resistência interna, capacidade de resfriamento e defeitos visuais. Os registros de teste são mantidos para rastreabilidade. 建议插入工厂实拍 fotos

Métodos de teste

Os padrões de teste reais e os critérios de aceitação são acordados com o cliente antes da produção em volume. Contate-nos para discutir suas necessidades específicas.

Certificações e Conformidade

As seguintes certificações e declarações de conformidade estão sendo atualizadas.

● ISO 9001:2015 – Sistema de gestão da qualidade

● ISO 14001 – Sistema de gestão ambiental

● Conformidade com RoHS

● Conformidade com REACH

● Marcação CE (se aplicável)

● Certificação UL (se aplicável)

Forneceremos cópias de certificados válidos mediante solicitação. Entre em contato conosco para confirmar o status atual.

Opções de personalização

Os módulos padrão cobrem muitas tarefas de refrigeração industrial. Para projetos de grande volume ou especializados, oferecemos engenharia personalizada nas seguintes áreas:

● Tamanho e altura personalizados

● Solda e substratos com temperaturas mais altas para Th > 150°C

● Módulos TEC de vários estágios para diferenciais de temperatura mais profundos

● Dissipadores de calor pré-montados ou placas frias

● Sensores de temperatura integrados (NTC ou RTD)

● Configurações ou conectores especiais de fios condutores

Um projeto personalizado típico segue este processo:

1. O cliente fornece carga térmica, temperatura do lado frio, condições ambientais e restrições de espaço.

2. Nossos engenheiros simulam o módulo necessário e fornecem uma configuração recomendada.

3. Produzimos amostras para validação do cliente.

4. Após aprovação, prosseguimos para a produção em massa.

Por que os engenheiros escolhem os módulos X-Meritan TEC

Em vez de listar vantagens genéricas, aqui estão as capacidades específicas que diferenciam nossos módulos:

Processamento interno de materiais termoelétricos

Controlamos o processo desde o lingote bruto até o dispositivo acabado. Isso inclui a composição do material, o tamanho do pellet e os níveis de dopagem. A maioria dos fornecedores de TEC compra pellets ou wafers pré-fabricados e monta apenas módulos. Como lidamos com o próprio material, podemos ajustar o valor ZT e otimizar para faixas de temperatura específicas.

Teste de desempenho em nível de lote

Cada lote de produção é testado quanto a Qmax, ΔTmax e resistência interna. Os relatórios de teste estão disponíveis para os clientes. Isso permite verificar se os módulos atendem às suas especificações antes de integrá-los ao seu sistema.

Engenharia personalizada sem penalidades mínimas de pedido

Muitos fornecedores exigem pedidos mínimos grandes para dimensões ou parâmetros personalizados. Mantemos uma programação de produção flexível, para que projetos personalizados com volumes moderados sejam viáveis. Contate-nos com sua necessidade, mesmo que a quantidade anual esperada seja de apenas algumas centenas de peças.

Comunicação direta com a equipe de fabricação

Ao entrar em contato com a X-Meritan, você fala com engenheiros que têm acesso aos dados de produção e aos resultados dos testes. Isso reduz as idas e vindas típicas das empresas comerciais e encurta o ciclo de avaliação da amostra.

Aplicações Típicas

Os módulos TEC de alta capacidade de resfriamento são usados ​​em ambientes onde o resfriamento ativo por líquido não é prático ou onde é necessário um controle preciso da temperatura.

Eletrônica Industrial e Telecomunicações

Resfriamento para diodos laser e fotodetectores em sistemas de fibra óptica

Gerenciamento térmico para gabinetes de telecomunicações externos

Estabilização de temperatura para amplificadores de potência e módulos RF

Equipamentos de semicondutores e laser

Resfriamento de mandris de wafer e câmaras de processo

Controle térmico para marcação a laser e cabeçotes de corte

Estabilização de temperatura para bancadas ópticas

Instrumentos Médicos e Analíticos

Termocicladores PCR e resfriamento de blocos de amostras

Controle de temperatura para compartimentos de armazenamento de reagentes

Resfriamento de sensores de imagem CCD e CMOS

Transporte e Equipamentos Especiais

Resfriamento para sensores LiDAR em veículos autônomos

Sistemas de ventilação de assentos

Recipientes refrigerados portáteis

Guia de seleção TEC

Para especificar um TEC de alta capacidade, prepare as seguintes informações antes de entrar em contato conosco:

Carga de resfriamento necessária (em watts) no lado frio. Este é o calor gerado pelo componente que você precisa resfriar.

Almeje a temperatura e a tolerância do lado frio. Por exemplo, 25°C ± 0,5°C.

Temperatura máxima do lado quente que você pode aceitar, com base no dissipador de calor e nas condições ambientais.

Faixa de temperatura ambiente em que o sistema operará.

Tipo de dissipador de calor e resistência térmica disponíveis. Ar forçado, refrigeração líquida ou tubo de calor.

Tensão CC disponível e consumo máximo de corrente permitido.

Restrições de espaço de instalação: comprimento, largura, altura e padrão de furos de montagem.

Requisitos de ciclagem térmica: quantos ciclos por dia, variação de temperatura e vida útil esperada.

Condições ambientais: umidade, poeira, exposição a produtos químicos ou uso externo.

Depois de fornecer esses detalhes, podemos recomendar um módulo específico ou projetar uma solução personalizada. Também forneceremos curvas de desempenho mostrando a capacidade de resfriamento versus diferença de temperatura para a corrente operacional recomendada.

Perguntas frequentes

P: Como seleciono o TEC certo para minha aplicação?

R: Você precisa saber a carga de calor a ser removida (em watts), a temperatura máxima permitida para o objeto resfriado, a temperatura ambiente e o desempenho do dissipador de calor disponível no lado quente. Forneça esses valores aos nossos engenheiros e recomendaremos um módulo e uma corrente operacional.

P: Qual é a diferença entre Qmax e a capacidade de resfriamento real?

R: Qmax é a capacidade máxima de bombeamento de calor quando a diferença de temperatura entre os lados quente e frio é zero. Na operação real, sempre há uma diferença de temperatura. A capacidade real de resfriamento diminui à medida que ΔT aumenta. Nossas fichas técnicas incluem curvas de desempenho para diferentes correntes operacionais.

P: Um TEC pode falhar se o lado quente ficar muito quente?

R: Sim. A temperatura máxima do lado quente é especificada para cada módulo. Exceder esta temperatura pode degradar as juntas de solda e reduzir a vida útil do módulo. Sempre projete o dissipador de calor do lado quente de modo que Th permaneça dentro do limite nominal nas piores condições ambientais.

P: Quanto tempo duram os módulos TEC?

R: Os módulos TEC não possuem peças móveis, portanto o desgaste mecânico não é um fator. No entanto, a ciclagem térmica causa tensão nas juntas de solda e pode eventualmente levar ao aumento da resistência interna. Projetos selecionados de alta capacidade foram avaliados através de testes de ciclos térmicos. A vida real do ciclo depende da faixa de temperatura, corrente, taxa de rampa, tensão de montagem e umidade operacional. Dados de teste podem ser fornecidos para projetos qualificados.

P: Vocês fornecem dados de teste ou relatórios de confiabilidade?

R: Sim. Para cada lote de produção, podemos fornecer um resumo dos parâmetros testados. Para pedidos maiores, podemos realizar testes de confiabilidade adicionais, como ciclagem térmica, armazenamento em alta temperatura e exposição à umidade, de acordo com os protocolos acordados.

P: A vedação epóxi é à prova d'água?

R: Não. A vedação epóxi padrão é resistente à umidade, mas não hermética. Para aplicações com alta umidade, condensação ou contato direto com água, é necessário um encapsulamento adicional ou um invólucro personalizado.

Contato e suporte de engenharia

Para solicitar uma recomendação ou amostra, forneça as seguintes informações:

● Carga térmica a ser removida (W)

● Temperatura necessária do lado frio ou diferença de temperatura

● Faixa de temperatura ambiente

● Espaço disponível para o TEC e dissipador de calor

● Tensão de alimentação disponível

● Quantidade anual esperada

Nossa equipe de engenharia responde dentro de um dia útil. Fornecemos amostras para avaliação antes de pedidos de volume.
