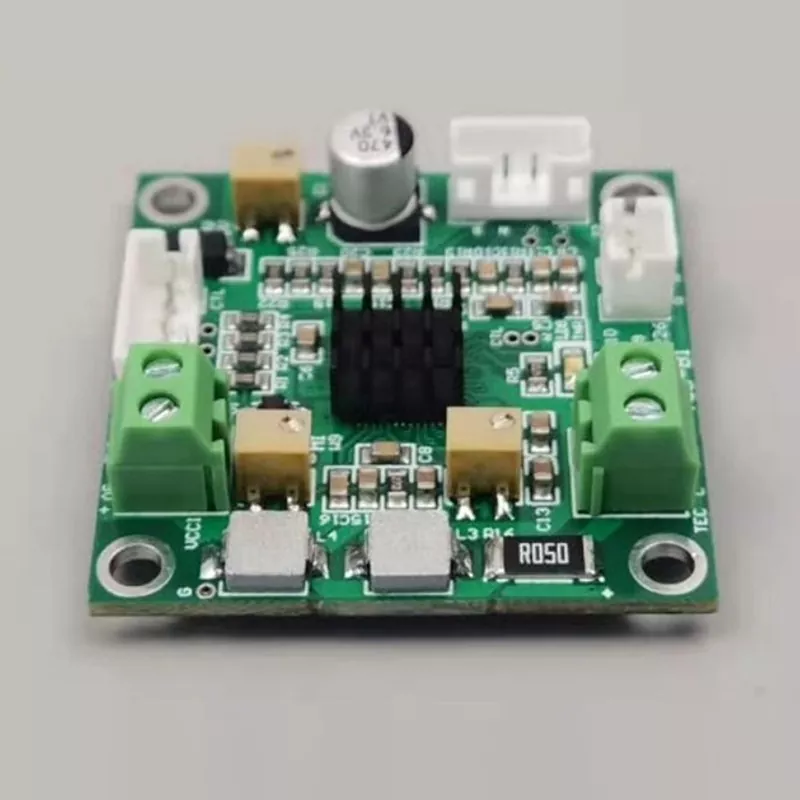

A X-Meritan desenvolve materiais termoelétricos, resfriadores, componentes NTC e controladores de temperatura para gerenciamento térmico de semicondutores. O controlador de temperatura ATC-M1 com PID de ciclo curto combina uma placa compacta de 34 mm x 20 mm com controle PID de ciclo curto, feedback de temperatura NTC de 10K e controle de saída TEC para microobjetos com baixa inércia térmica. Ele opera em 3,0 V–5,0 V CC, suporta uma faixa de temperatura padrão de +10 a +40 graus C e tem uma temperatura definida de fábrica de 25 graus C. A temperatura pode ser ajustada através de um potenciômetro W9 ou entrada analógica, com uma estabilidade de controle de temperatura especificada de 0,001 graus C.
O controlador de temperatura ATC-M1 com PID de ciclo curto usa uma abordagem de feedback PID de ciclo curto projetada para microobjetos com baixa inércia térmica. Ações corretivas frequentes ajudam o controlador a responder às mudanças nas condições térmicas do objeto controlado sem depender da maior resposta térmica associada aos sistemas convencionais.
Com dimensões de apenas 34 mm x 20 mm e altura total de 15,5 mm, o ATC-M1 é adequado para conjuntos compactos de controle térmico. Seu formato pequeno é particularmente relevante para estruturas ópticas, de detecção e eletrônicas em miniatura, onde o espaço interno disponível é limitado.
O controlador foi projetado para funcionar com componentes de resfriamento termoelétricos. Sua corrente TEC máxima é 2,5A, enquanto a tensão TEC máxima é 4,3V com alimentação de 5V ou 2,5V com alimentação de 3,3V. Esses limites definidos fornecem uma base clara para combinar o controlador com o sistema TEC associado.
Um sensor NTC 10K é usado para medição de temperatura e feedback. A estabilidade especificada do controle de temperatura é de 0,001 graus C, proporcionando a precisão necessária para aplicações onde pequenas variações de temperatura podem afetar a condição operacional de componentes sensíveis à temperatura.
|
Parâmetro |
Requisito Técnico/Valor |
|
Nome do produto |
Painel de controle de temperatura |
|
Número do modelo |
ATC-M1 |
|
Tensão de alimentação da placa (CC) |
3,0 V - 5,0 V |
|
Eficiência de produção |
Aproximadamente 80% |
|
Tensão Máxima TEC |
4,3 V (com alimentação de 5 V) / 2,5 V (com alimentação de 3,3 V) |
|
Corrente máxima TEC |
2,5A |
|
Tipo de sensor de temperatura |
10K NTC |
|
Estabilidade de controle de temperatura |
0,001 graus C |
|
Método de configuração de temperatura |
Potenciômetro ou entrada analógica |
|
Faixa de controle de temperatura padrão |
+10 a +40 graus C |
|
Temperatura definida padrão de fábrica |
25 graus C |
|
Tensão de saída máxima padrão de fábrica |
2,0V |
|
Corrente de saída máxima padrão de fábrica |
1,0A |
|
Método de ajuste |
Potenciômetro W9 |
|
Faixa de temperatura operacional |
-40 a +45 graus C |
|
Dimensões (C x L) |
34mm x 20mm |
|
Altura total |
15,5 mm |
|
Altura do pino |
5,5 mm |
|
Item |
ATC-M1 |
Controlador Geral de Temperatura |
|
Abordagem de controle |
PID de ciclo curto projetado para microobjetos |
Abordagem geral de controle de temperatura |
|
Carga térmica alvo |
Microobjetos com baixa inércia térmica |
Aplicações mais amplas de controle de temperatura |
|
Dimensões da placa |
34mm x 20mm |
Depende do design do controlador |
|
Sensor de temperatura |
10K NTC |
Depende da configuração do sistema |
|
Configuração de temperatura |
Potenciômetro ou entrada analógica |
Depende do design do controlador |
|
Corrente máxima TEC |
2,5A |
Depende do design do controlador |
1. Fotônica: X-Meritan identifica aplicações fotônicas, incluindo resfriamento de detectores. A estrutura compacta do controlador e a função de feedback de temperatura fornecem um elemento de controle adequado para pequenos conjuntos de resfriamento termoelétrico.
2. Telecomunicações: a gama de aplicações da empresa inclui estabilização térmica e resfriamento de componentes de telecomunicações. A regulação precisa da temperatura pode ser incorporada em arquiteturas compactas de gerenciamento térmico.
3. Equipamentos Médicos: X-Meritan lista amplificadores de PCR e aplicações relacionadas à temperatura na medicina. O controle de temperatura é uma parte importante dos sistemas onde as condições operacionais dependem de ambientes térmicos controlados.
4. Sensoriamento Aeroespacial: As aplicações aeroespaciais da empresa incluem sensores de detecção de gelo, sensores de fluxo de calor e sensores IR. Componentes compactos de controle térmico podem fazer parte de sistemas de detecção sensíveis à temperatura.
5. Eletrônica automotiva: X-Meritan também identifica estabilização térmica para LiDAR, AR e detectores, estendendo a relevância do controle termoelétrico compacto para aplicações de detecção automotiva e eletrônica. O controlador de temperatura ATC-M1 com PID de ciclo curto pode ser considerado para arquiteturas compactas de gerenciamento térmico onde o objeto controlado possui uma pequena massa térmica.
1. Limites elétricos do TEC: O controlador de temperatura ATC-M1 com PID de ciclo curto opera dentro dos valores máximos de tensão e corrente especificados.
2. Feedback de temperatura: A entrada 10K NTC fornece o caminho de feedback de temperatura para o sistema de controle.
3. Faixa de temperatura: A faixa de controle de temperatura padrão é de +10 a +40 graus C, com uma temperatura definida de fábrica de 25 graus C.
4. Configurações de saída: A tensão de saída máxima padrão de fábrica é 2,0 V, enquanto a corrente de saída máxima padrão de fábrica é 1,0 A.
5. Método de ajuste: O ajuste de temperatura pode ser realizado através do potenciômetro W9, e a entrada analógica de temperatura também é suportada.
6. Configuração do produto: Para aplicações que exigem uma configuração diferente, a X-Meritan afirma que os produtos podem ser produzidos de acordo com desenhos ou amostras. O processo de serviço inclui comunicação em estágio inicial, confirmação de amostra e produção após confirmação.
O ATC-M1 faz parte do portfólio de tecnologia termoelétrica da X-Meritan, que abrange materiais termoelétricos, resfriadores termoelétricos, conjuntos TEC, componentes NTC e controladores de temperatura. Esta estrutura de produto conecta a placa de controle de temperatura aos componentes termoelétricos e elementos sensores usados em sistemas compactos de gerenciamento térmico.
As capacidades da X-Meritan abrangem o desenvolvimento de materiais termoelétricos, personalização de componentes principais e design de soluções de dissipação de calor. Para o ATC-M1, este escopo técnico está diretamente relacionado ao controle de saída TEC, ao feedback de temperatura NTC e aos requisitos de gerenciamento térmico de conjuntos eletrônicos e ópticos compactos.
O X-Meritan relata aplicações em cinco campos principais: comunicações de fibra óptica, equipamentos médicos industriais, eletrônicos automotivos inteligentes, eletrônicos de consumo e instituições de pesquisa. Essas áreas de aplicação fornecem uma base técnica relevante para o ATC-M1, especialmente onde são necessários resfriamento termoelétrico compacto e temperaturas operacionais controladas.
A X-Meritan afirma que coopera com empresas Fortune 500 e vários laboratórios importantes nacionais. Esta experiência é relevante para o desenvolvimento e aplicação de componentes termoelétricos e tecnologias de controle de temperatura utilizadas em sistemas especializados de gerenciamento eletrônico e térmico.
Os equipamentos de produção listados pela X-Meritan incluem fornos de imersão de estanho, máquinas de molde oscilante vibratório, máquinas de solda, fornos, máquinas dispensadoras, máquinas de selagem automática, equipamentos de solda por refluxo e máquinas de impressão totalmente automáticas. Esses processos de fabricação apoiam a produção de componentes termoelétricos e produtos eletrônicos de controle de temperatura.
A X-Meritan informa que a Europa representa 55% da sua distribuição no mercado internacional, enquanto a América do Norte representa 15%, o Sudeste Asiático 15% e outros mercados 15%. O histórico de aplicações internacionais apoia a experiência da empresa no fornecimento de produtos termoelétricos e de gerenciamento de temperatura para diferentes ambientes técnicos.
Além dos componentes individuais de controle de temperatura, a X-Meritan fornece design de soluções de dissipação de calor e suporte na seleção de produtos. Isso permite que o controlador de temperatura ATC-M1 com PID de ciclo curto seja considerado em conjunto com o refrigerador termoelétrico correspondente, o componente NTC e os requisitos de gerenciamento térmico, em vez de como uma placa de controle isolada.
R: Ele usa um sensor de temperatura NTC 10K para medição de temperatura e feedback.
R: A estabilidade de controle de temperatura especificada é de 0,001 graus C.
R: A corrente TEC máxima é 2,5A.
R: O controlador de temperatura ATC-M1 com PID de ciclo curto tem dimensões de placa de 34 mm x 20 mm, com altura total de 15,5 mm.
R: A temperatura definida de fábrica é de 25 graus C, com uma faixa de controle padrão de +10 a +40 graus C.
R: Sim. A X-Meritan afirma que pode produzir produtos conforme desenhos ou amostras, com confirmação da amostra antes da produção.
