Um engenheiro de projeto está trabalhando em um novo dispositivo de diagnóstico médico. O dispositivo requer uma pequena zona de resfriamento que possa manter uma temperatura precisa de 4°C, com a capacidade de alternar para aquecimento para um teste diferente. O resfriamento deve ser compacto, livre de vibrações e capaz de operar em qualquer orientação. Dispositivos de resfriamento convencionais – compressores, ventiladores e trocadores de calor – não atendem a esses requisitos. Eles são muito grandes, muito barulhentos e muito inflexíveis. A solução é um Resfriador Termoelétrico, um dispositivo de estado sólido que utiliza o efeito Peltier para bombear calor. O efeito Peltier é o fenômeno que distingueRefrigeradores Termoelétricosde todas as outras tecnologias de resfriamento. É por isso que podem ser miniaturizados, porque não têm partes móveis e porque podem mudar instantaneamente do arrefecimento para o aquecimento. Para engenheiros de compras e projetistas de produtos, compreender o efeito Peltier é essencial para determinar se um resfriador termoelétrico é a escolha certa para uma aplicação específica.
Este guia foi escrito para compradores que precisam adquirir resfriadores termoelétricos e desejam entender a tecnologia por trás deles. Explicaremos o que é o efeito Peltier, como funciona, como difere do resfriamento convencional e quais especificações são importantes na hora de selecionar um refrigerador termoelétrico. Também forneceremos parâmetros detalhados do produto de nossa fábrica emTecnologia Co. de Fuzhou X-Meritan, Ltd.Esteja você projetando dispositivos médicos, sistemas a laser, assentos automotivos ou produtos eletrônicos de consumo, este guia o ajudará a tomar uma decisão informada sobre resfriamento termoelétrico.
O efeito Peltier é um fenômeno termoelétrico descoberto pelo físico francês Jean Charles Athanase Peltier em 1834. Ele descreve o aquecimento ou resfriamento que ocorre na junção de dois condutores diferentes quando uma corrente elétrica passa por eles. Quando a corrente flui em uma direção, o calor é absorvido em uma junção e liberado na outra. Quando a corrente é invertida, o efeito é invertido: a junção quente torna-se fria e a junção fria torna-se quente. Este é o princípio fundamental por trás dos Resfriadores Termoelétricos. Um resfriador termoelétrico, também conhecido como resfriador Peltier, é uma bomba de calor de estado sólido que usa o efeito Peltier para transferir calor de um lado para o outro do dispositivo. O dispositivo consiste em um conjunto de pellets semicondutores tipo p e tipo n que são conectados eletricamente em série e termicamente em paralelo. Os pellets são colocados entre dois substratos cerâmicos. Quando uma corrente CC é aplicada, elétrons e buracos se movem através dos pellets, carregando calor com eles. O resultado é um lado frio e um lado quente. A tabela abaixo resume os principais aspectos do efeito Peltier.
| Aspecto | Descrição |
| Descoberta | Jean Charles Athanase Peltier, 1834 |
| Princípio | Aquecimento ou resfriamento em uma junção de condutores diferentes |
| Direção do efeito | Depende da direção da corrente |
| Componentes principais | Pelotas semicondutoras tipo P e tipo N, substratos cerâmicos |
| Resultado | Lado frio e lado quente |
Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica é especializada no projeto e fabricação de refrigeradores termoelétricos baseados no efeito Peltier. Temos ampla experiência na fabricação de pellets semicondutores, montagem de módulos e projeto de sistemas térmicos. Nossos produtos são usados em uma ampla gama de aplicações, desde dispositivos médicos até eletrônicos de consumo.
Os resfriadores termoelétricos diferem dos dispositivos de resfriamento convencionais em vários aspectos fundamentais. Dispositivos de resfriamento convencionais, como sistemas de compressão de vapor, resfriadores de absorção e bombas de calor, dependem de componentes mecânicos – compressores, bombas e ventiladores – para circular um refrigerante e transferir calor. Esses sistemas são eficazes e eficientes para resfriamento em larga escala, mas são volumosos, barulhentos e possuem peças móveis que se desgastam. Os refrigeradores termoelétricos não possuem partes móveis. Eles usam o efeito Peltier para bombear calor diretamente, sem qualquer refrigerante ou compressão mecânica. Isso os torna compactos, silenciosos, confiáveis e capazes de operar em qualquer orientação. A tabela abaixo compara os dois tipos de sistemas de refrigeração.
| Característica | Refrigerador Termoelétrico | Dispositivo de resfriamento convencional |
| Princípio de funcionamento | Efeito Peltier | Compressão ou absorção de vapor |
| Peças móveis | Nenhum | Compressor, ventiladores, bombas |
| Refrigerante | Nenhum | Obrigatório |
| Tamanho | Compactar | Grande |
| Barulho | Silencioso (exceto ventilador) | Barulhento |
| Vibração | Nenhum | Sim |
| Orientação | Qualquer orientação | Orientação normalmente fixa |
| Resfriamento/Aquecimento | Reversível (por reversão de corrente) | Não reversível (sem válvulas adicionais) |
| Eficiência | Inferior (COP normalmente 0,5 - 1,5) | Maior (COP normalmente 2 - 4) |
| Controle de temperatura de precisão | Excelente (+/- 0,1°C) | Moderado (+/- 1°C) |
Em nossa fábrica, fabricamos Resfriadores Termoelétricos para aplicações que exigem as vantagens exclusivas do resfriamento de estado sólido. Ajudamos nossos clientes a compreender as vantagens e desvantagens entre o resfriamento termoelétrico e o convencional para que possam fazer a escolha certa para sua aplicação. Nossa equipe de engenharia pode ajudar com cálculos térmicos, seleção de módulos e projeto de sistema.
Ao selecionar um refrigerador termoelétrico, o comprador deve considerar várias especificações importantes. Estas especificações determinam o desempenho do refrigerador e sua adequação à aplicação. As especificações mais importantes são a diferença máxima de temperatura (ΔTmax), a potência máxima de resfriamento (Qmax), a corrente máxima (Imax), a tensão máxima (Vmax) e as dimensões do módulo. O ΔTmax é a diferença máxima de temperatura que o módulo pode atingir entre o lado quente e o lado frio. O Qmax é a quantidade máxima de calor que o módulo pode bombear em ΔT=0. O Imax e Vmax são a corrente e tensão máximas nas quais o módulo pode operar. A tabela abaixo resume essas especificações.
| Especificação | Descrição | Faixa Típica |
| ΔTmax | Diferença máxima de temperatura (quente para frio) | 60°C - 75°C |
| Qmax | Potência máxima de resfriamento em ΔT=0 | 10 W - 200 W |
| Imax | Corrente operacional máxima | 2A - 15A |
| Vmax | Tensão máxima de operação | 3V - 30V |
| Tamanho do módulo | Comprimento x Largura x Altura | 10 x 10 mm a 62 x 62 mm |
| Número de etapas | Único ou multiestágio | 1 - 5 |
Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica fabrica Resfriadores Termoelétricos com uma ampla gama de especificações. Oferecemos módulos de estágio único e multiestágio, com Qmax de 10 W a 200 W e ΔTmax de 60°C a 75°C. Também podemos projetar módulos personalizados para atender a requisitos específicos. Nossa equipe de engenharia pode ajudar na seleção do módulo ideal para sua aplicação.
Os resfriadores termoelétricos são mais adequados para aplicações que exigem um ou mais dos seguintes itens: tamanho compacto, sem peças móveis, sem vibração, controle preciso de temperatura ou capacidade de alternar entre resfriamento e aquecimento. Essas aplicações são normalmente encontradas em setores como médico, aeroespacial, automotivo, eletrônicos de consumo e telecomunicações. Na indústria médica, os resfriadores termoelétricos são usados em dispositivos de diagnóstico, resfriadores de insulina e equipamentos de laboratório. Na indústria aeroespacial, eles são usados em componentes de satélites e resfriamento de aviônicos. No setor automotivo, eles são usados na refrigeração de assentos, gerenciamento térmico de baterias e porta-copos. Na eletrônica de consumo, eles são usados em refrigeradores portáteis, refrigeradores de vinho e refrigeradores de CPU. A tabela abaixo resume as principais aplicações e as razões pelas quais os refrigeradores termoelétricos são adequados para elas.
| Aplicativo | Requisito-chave | Por que refrigerador termoelétrico |
| Dispositivos de diagnóstico médico | Controle preciso de temperatura | Precisão de +/- 0,1°C, sem vibração |
| Sistemas Laser | Resfriamento compacto e preciso | Tamanho pequeno, resposta rápida |
| Assentos automotivos | Resfriamento e aquecimento | Reversível por reversão de corrente |
| Refrigeradores portáteis | Compacto, alimentado por bateria | Baixa potência, sem refrigerante |
| Equipamentos de telecomunicações | Confiável, livre de manutenção | Sem peças móveis, longa vida |
| Aeroespacial | Leve, sem vibrações | Compacto, de estado sólido |
Em nossa fábrica, trabalhamos com clientes em todos esses setores para fornecer Refrigeradores Termoelétricos que atendam às suas necessidades específicas. Podemos fornecer módulos padrão ou conjuntos personalizados. Nossa equipe de engenharia pode ajudar com cálculos térmicos, seleção de módulos e integração de sistemas.
Avaliar um fornecedor de resfriadores termoelétricos requer foco na capacidade de fabricação, controle de qualidade, suporte técnico e experiência. O fornecedor deve ter capacidade para fabricar pellets semicondutores e montar módulos de acordo com as especificações exigidas. Isso requer equipamento especializado para corte, soldagem e teste de pellets. O fornecedor deve ter um sistema de controle de qualidade que garanta desempenho consistente e confiabilidade. Isso inclui testes de ΔTmax, Qmax e estanqueidade. O fornecedor deve ter suporte técnico para auxiliar na seleção do módulo e no projeto do sistema térmico. A tabela abaixo resume os critérios de avaliação.
| Critério de Avaliação | O que procurar | Por que é importante |
| Capacidade de fabricação | Fabricação de pellets, equipamento de montagem de módulos | Garante a qualidade e consistência do produto |
| Controle de qualidade | ISO 9001, registros de testes | Garante desempenho consistente |
| Suporte Técnico | Engenharia térmica, assistência em design | Ajuda a selecionar o módulo certo |
| Experiência | Histórico na indústria termelétrica | Demonstra capacidade e confiabilidade |
| Personalização | Capacidade de projetar módulos personalizados | Atende aos requisitos específicos da aplicação |
Na X-Meritan, nossa fábrica fabrica Refrigeradores Termoelétricos há mais de uma década. Investimos em equipamentos avançados de fabricação de pellets e montagem de módulos. Temos certificação ISO 9001 e mantemos registros detalhados de todos os testes de desempenho. Nossa equipe técnica está disponível para auxiliar na seleção do módulo e no projeto do sistema térmico. Convidamos você a nos avaliar de acordo com esses critérios e a nos considerar como seu parceiro em Resfriadores Termoelétricos.
A tabela a seguir fornece os principais parâmetros do produto para nossos resfriadores termoelétricos. Esses módulos são projetados para uma ampla gama de aplicações, desde dispositivos médicos até eletrônicos de consumo. Nossa fábrica também pode produzir módulos personalizados para atender a requisitos específicos.
| Parâmetro | Faixa de especificações | Notas |
| ΔTmax | 60°C - 75°C | Depende da nota do módulo |
| Qmax | 10 W - 200 W | Em ΔT=0 |
| Imax | 2A - 15A | Corrente operacional máxima |
| Vmax | 3V - 30V | Tensão máxima de operação |
| Tamanho do módulo | 10 x 10 mm a 62 x 62 mm | Tamanhos personalizados disponíveis |
| Número de etapas | 1 - 5 | Multiestágio para maior ΔT |
| Substrato Cerâmico | Alumina, nitreto de alumínio | AlN para maior condutividade térmica |
| Solda | Sn-Sb, Sn-Bi, Au-Sn | Selecionado para faixa de temperatura |
| Temperatura operacional | -50°C a +150°C | Depende da solda e dos materiais |
| Expectativa de vida | Mais de 100.000 horas | Com gerenciamento térmico adequado |
Em nossa fábrica, fabricamos nossos Refrigeradores Termoelétricos para atender a essas especificações e muito mais. Podemos personalizar ΔTmax, Qmax, tamanho e número de estágios para atender à sua aplicação específica. Nosso sistema de controle de qualidade inclui testes de desempenho e confiabilidade de cada módulo. Nosso objetivo é fornecer aos nossos clientes refrigeradores termoelétricos de alta qualidade que atendam às suas necessidades de gerenciamento térmico.
Pergunta 1: Qual é a eficiência típica de um refrigerador termoelétrico em comparação com um sistema baseado em compressor?
Resposta: O coeficiente de desempenho (COP) de um resfriador termoelétrico é normalmente de 0,5 a 1,5, enquanto um sistema baseado em compressor normalmente tem um COP de 2 a 4. Isso significa que os resfriadores termoelétricos são menos eficientes e consomem mais energia para a mesma quantidade de resfriamento. No entanto, o seu tamanho compacto, a falta de peças móveis e o controlo preciso da temperatura fazem deles a escolha preferida para muitas aplicações onde a eficiência é secundária em relação a estes outros factores.
Pergunta 2: Um refrigerador termoelétrico pode ser usado tanto para resfriamento quanto para aquecimento?
Resposta: Sim, um refrigerador termoelétrico pode ser usado tanto para resfriamento quanto para aquecimento. Ao inverter a direção da corrente CC, os lados quente e frio são trocados. Isso torna os resfriadores termoelétricos ideais para aplicações que exigem resfriamento e aquecimento, como assentos automotivos, refrigeradores de vinho e dispositivos médicos. A comutação é instantânea e não requer componentes adicionais.
Pergunta 3: Qual é a diferença máxima de temperatura que um refrigerador termoelétrico pode atingir?
Resposta: A diferença máxima de temperatura (ΔTmax) de um resfriador termoelétrico de estágio único é normalmente de 60°C a 75°C. Para diferenças de temperatura mais elevadas, são utilizados módulos de vários estágios. Um módulo multiestágio pode atingir ΔTmax de 100°C ou mais. A diferença real de temperatura alcançada em uma aplicação depende da carga térmica e da eficiência do dissipador de calor no lado quente.
Pergunta 4: Quanto tempo duram os refrigeradores termoelétricos?
Resposta: Os resfriadores termoelétricos têm uma longa expectativa de vida, normalmente de 100.000 a 200.000 horas, porque não possuem peças móveis. A vida útil é limitada pela degradação das juntas de solda e dos materiais semicondutores. Com gerenciamento térmico e condições operacionais adequadas, um refrigerador termoelétrico pode durar muitos anos. Nossa fábrica testa nossos módulos para garantir que atendam às nossas especificações de expectativa de vida.
Pergunta 5: Qual é a diferença entre um refrigerador termoelétrico de estágio único e um refrigerador termoelétrico de vários estágios?

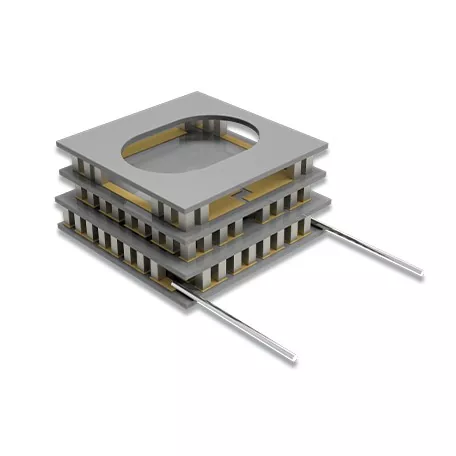

Resposta: Um resfriador termoelétrico de estágio único possui uma camada de pellets semicondutores e pode atingir um ΔTmax de 60°C a 75°C. Um resfriador termoelétrico de vários estágios possui múltiplas camadas empilhadas umas sobre as outras, com cada camada contribuindo para a diferença geral de temperatura. Módulos de múltiplos estágios podem atingir ΔTmax de 100°C ou mais, mas possuem menor potência de resfriamento (Qmax) e são mais caros. Eles são usados para aplicações que exigem temperaturas muito baixas, como detectores infravermelhos e sensores CCD.
O efeito Peltier é o fenômeno que distingue os refrigeradores termoelétricos dos dispositivos de refrigeração convencionais. Ele permite o bombeamento de calor em estado sólido, sem peças móveis, sem refrigerante e sem vibração. Isso torna os resfriadores termoelétricos ideais para aplicações que exigem tamanho compacto, controle preciso de temperatura e capacidade de alternar entre resfriamento e aquecimento. Embora sejam menos eficientes que os sistemas baseados em compressores, suas vantagens exclusivas os tornam a única opção viável para muitas aplicações exigentes. Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica possui a experiência e os equipamentos para fabricar refrigeradores termoelétricos de alta qualidade que atendem aos requisitos mais exigentes. Usamos materiais semicondutores de alta qualidade, processos de montagem de precisão e testes rigorosos para garantir que nossos módulos forneçam desempenho confiável e longa vida útil.
Esteja você projetando dispositivos médicos, sistemas a laser, componentes automotivos ou eletrônicos de consumo, convidamos você a entrar em contato conosco para discutir suas necessidades de refrigerador termoelétrico. Podemos fornecer amostras, dados técnicos e soluções personalizadas. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para empresas em todo o mundo.
Entre em contato com Fuzhou X-Meritan Technology Co., Ltd. hojepara discutir seus requisitos de refrigerador termoelétrico e descobrir como o efeito Peltier pode resolver seus desafios de gerenciamento térmico.
