Termistor NTC para comunicação óptica

A X-Meritan fabrica termistor NTC para comunicação óptica usado para detecção de temperatura em transceptores ópticos, incluindo fatores de forma SFP, QSFP e CFP. Esses componentes são colocados próximos ao diodo laser ou dentro do circuito de controle do TEC para fornecer feedback de temperatura em tempo real. O valor da resistência muda de forma previsível com a temperatura, permitindo que o circuito de controle mantenha um ponto operacional estável do laser.

O monitoramento preciso da temperatura em módulos ópticos não é um recurso conveniente. O comprimento de onda do laser muda em aproximadamente 0,1 nm por grau Celsius para muitos lasers DFB. Uma variação de temperatura de alguns graus pode mover a saída para fora da janela de canal aceitável em sistemas DWDM. O termistor NTC para comunicação óptica fornece o sinal de feedback que o driver TEC usa para corrigir esse desvio.

Como funciona o termistor NTC em um módulo óptico

O termistor NTC para comunicação óptica normalmente é ligado à mesma submontagem que o diodo laser ou conectado ao lado frio do TEC. À medida que a temperatura do laser muda, a resistência do termistor muda de acordo com uma curva não linear definida pelo valor R25 e pela constante B. O circuito de controle mede essa resistência, converte-a em um valor de temperatura e ajusta a corrente TEC para trazer o laser de volta à temperatura alvo.

A relação entre resistência e temperatura segue a equação padrão:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Onde T está em Kelvin e B é a constante do material. Para aplicações de módulos ópticos, valores B25/50 entre 3380 K e 3950 K são comuns. A escolha depende da faixa de temperatura operacional esperada e da resolução exigida pelo circuito de controle.

Parâmetros Técnicos

A tabela abaixo lista as configurações padrão disponíveis na X-Meritan. Valores personalizados são possíveis para projetos de volume.

Todos os valores são verificados na produção. Um relatório de teste completo com medições de resistência e valor B pode ser fornecido para cada lote.

Observação importante sobre autoaquecimento: A corrente de medição através do NTC deve ser baixa o suficiente para que a energia dissipada no termistor não aumente sua temperatura em mais de 0,1°C. Para um NTC de 10 kΩ com fator de dissipação de 1,5 mW/°C, isso significa que a corrente de medição deve ficar abaixo de aproximadamente 120 µA. Exceder isso faz com que o termistor leia uma temperatura mais alta do que a temperatura real do laser, o que pode levar ao super-resfriamento do circuito de controle.

Projeto Físico e Montagem

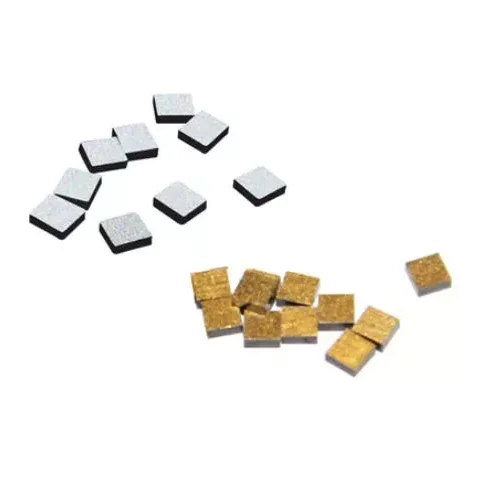

A X-Meritan fornece termistor NTC para comunicação óptica em formato de chip simples, com eletrodos Au ou Ag, adequado para ligação de fios ou soldagem em submontagens de cerâmica. As dimensões do chip estão normalmente na faixa de 0,5 mm × 0,5 mm a 1,0 mm × 1,0 mm, com espessura de 0,2 mm a 0,5 mm. Este pequeno espaço permite a colocação diretamente adjacente ao diodo laser sem interferir no caminho óptico.

Para clientes que preferem um componente pré-montado, o chip pode ser montado em um pequeno suporte de alumina ou nitreto de alumínio com fios condutores. Esta versão é mais fácil de manusear em linhas de montagem manuais e simplifica o processo de colagem.

A superfície do eletrodo é projetada para ligação de fio Au ou soldagem PbSn/AuSn. A metalização específica é selecionada com base no processo de montagem do cliente. Fornecemos fichas técnicas com os parâmetros de ligação recomendados para cada tipo de eletrodo.

Tempo de resposta e acoplamento térmico

A constante de tempo térmico de um NTC de chip simples é normalmente inferior a 1 segundo quando montado com uma fina camada de adesivo térmico ou solda. No ar parado, sem montagem, a constante de tempo é maior. Para aplicações de módulos ópticos, o NTC deve ser acoplado termicamente à mesma superfície que o diodo laser ou placa fria TEC. Uma linha de cola espessa ou espaço de ar retardará a resposta e introduzirá um deslocamento de temperatura entre o sensor e o laser.

Recomendamos montar o chip NTC com um adesivo termicamente condutor ou pré-forma de solda. A espessura da camada de ligação deve ser controlada para menos de 25 µm. Isso garante que o NTC rastreie a temperatura do laser com atraso mínimo, o que é fundamental para malhas de controle TEC operando em taxas de atualização acima de 10 Hz.

Estabilidade e deriva de longo prazo

O termistor NTC para comunicação óptica pode apresentar pequenos desvios de resistência ao longo do tempo, especialmente quando operado em temperaturas elevadas. Nossa formulação de material e passivação de eletrodo reduzem esse desvio a um nível que não afeta o desempenho do módulo óptico durante uma vida útil típica de 10 anos. A tabela abaixo mostra o desvio esperado sob diferentes condições de armazenamento, com base em testes internos de confiabilidade.

Estes valores são baseados em testes acelerados e não são garantias. O desvio real depende da tensão de montagem, da umidade e da corrente operacional. Podemos fornecer um relatório de confiabilidade detalhado para projetos qualificados.

Fabricação e Controle de Qualidade

Os chips NTC são produzidos em nossas próprias instalações usando técnicas de processamento cerâmico. O fluxo de fabricação inclui preparação de pó, fundição de fita, impressão de eletrodo, sinterização, corte em cubos e teste elétrico final. Controlamos internamente a composição do material, o que permite o ajuste do valor B e das características de resistência.

Cada lote é testado para:

● Resistência a 25°C usando um banho de precisão com temperatura constante

● Valor B calculado a partir de medições de resistência a 25°C e 50°C

● Inspeção visual sob ampliação

● Resistência de isolamento

● Ciclagem térmica opcional por solicitação do cliente

Os dados de teste são arquivados e podem ser disponibilizados em cada remessa. Também apoiamos procedimentos de inspeção de entrada específicos do cliente.

Guia de seleção

Para selecionar o termistor NTC correto para o seu módulo óptico, considere os seguintes fatores:

1. Valor R25

Os valores comuns são 10 kΩ e 100 kΩ. Valores de resistência mais baixos consomem mais corrente de medição, mas são menos sensíveis ao ruído. Valores de resistência mais altos são mais fáceis de medir com circuitos ADC simples. A escolha geralmente depende do IC do controlador TEC usado no módulo. Muitos drivers de laser e chips controladores TEC são otimizados para uma faixa de resistência NTC específica, normalmente 10 kΩ ou 50 kΩ.

2. Valor B

O valor B determina quanto a resistência muda por grau. Um valor B mais alto proporciona uma alteração maior na resistência por grau, o que pode melhorar a resolução da temperatura. Entretanto, um valor B muito alto também significa que a resistência se torna muito alta em baixas temperaturas, o que pode exceder a faixa de entrada do circuito de medição. B25/50 = 3435 K é um compromisso comum para módulos ópticos operando de -10°C a +75°C.

3. Tolerância

A tolerância de resistência e a tolerância do valor B afetam diretamente a precisão da medição de temperatura. Uma tolerância de resistência de ±1% combinada com uma tolerância de valor B de ±1% resulta em um erro de temperatura inicial de aproximadamente ±0,3°C a 25°C. Para aplicações DWDM onde a estabilidade do comprimento de onda deve estar dentro de ±0,01 nm, esse erro pode ser muito grande. Uma etapa de calibração no firmware do módulo pode compensar a tolerância inicial, mas a tolerância deve ser suficientemente apertada para que a calibração permaneça válida ao longo da faixa operacional.

4. Embalagem e colagem

O NTC deve caber no espaço disponível dentro do módulo óptico. Os chips simples oferecem o menor espaço ocupado, mas requerem equipamento de ligação de fios ou fixação de matriz. Chips pré-montados em suportes cerâmicos simplificam a montagem, mas aumentam a altura. Podemos fornecer ambas as opções e aconselhar sobre a melhor escolha para sua linha de produção.

5. Autoaquecimento

A corrente de medição deve ser mantida baixa. Para um NTC de 10 kΩ com fator de dissipação de 1,5 mW/°C, a corrente máxima de medição para autoaquecimento de 0,1°C é de aproximadamente 120 µA. Se o seu controlador TEC usa uma corrente mais alta, considere um NTC de resistência mais baixa ou um chip maior com fator de dissipação mais alto.

Se você não tiver certeza de quais parâmetros escolher, forneça o número de peça do seu controlador TEC e a faixa de temperatura alvo. Podemos recomendar uma configuração NTC compatível.

Aplicações Típicas

Transceptores ópticos SFP e QSFP

Termistores NTC são usados ​​dentro do módulo para monitorar a temperatura do laser. O sinal alimenta o controlador TEC, que mantém o laser a uma temperatura fixa, normalmente 25°C ou 45°C, dependendo do design do laser.

DWDM e Módulos Coerentes

Para lasers com largura de linha estreita e comprimento de onda estável, a precisão do NTC é crítica. O circuito de controle deve manter a temperatura dentro de ±0,1°C para manter o comprimento de onda dentro da grade de canal especificada.

Submontagens de diodo laser

Em pacotes de diodo laser simples, o NTC é ligado à mesma submontagem que o chip laser. Isso fornece detecção direta de temperatura sem massa térmica adicional.

Estações Base de Telecomunicações e Equipamentos Externos

Os termistores NTC também são usados ​​nos circuitos de monitoramento de temperatura de amplificadores e transceptores ópticos externos, onde as oscilações de temperatura ambiente podem ser grandes.

Perguntas frequentes

P: Qual é a diferença entre o valor R25 e B?

R: R25 é a resistência a 25°C. O valor B descreve como a resistência muda com a temperatura. Ambos os parâmetros são necessários para calcular a resistência em qualquer outra temperatura. Um valor B mais alto significa que a resistência muda mais para uma determinada mudança de temperatura.

P: Como converto a resistência em temperatura no meu firmware?

R: O método mais simples é usar uma tabela de pesquisa gerada a partir dos valores R25 e B usando a equação de Steinhart-Hart ou a equação B simplificada. Muitos ICs controladores TEC possuem algoritmos de conversão integrados. Podemos fornecer a tabela de coeficientes para seu NTC específico.

P: Posso usar um NTC de tolerância de ±5% em um módulo DWDM?

R: Depende do seu procedimento de calibração. Uma tolerância de resistência de ±5% combinada com tolerância B de ±1% resulta em um erro de temperatura superior a ±1°C antes da calibração. Se a sua linha de produção realizar uma calibração única em uma temperatura conhecida, o deslocamento inicial poderá ser removido. Mas a tolerância B ainda afeta a precisão da inclinação. Para DWDM, recomendamos pelo menos ±1% de resistência e ±0,5% do valor B.

P: Por que o autoaquecimento é importante se a corrente de medição é de apenas algumas centenas de microamperes?

R: Mesmo pequenas correntes podem aquecer o termistor acima da temperatura ambiente. Uma corrente de 100 µA através de um NTC de 10 kΩ dissipa 0,1 mW. Com um fator de dissipação de 1,5 mW/°C, isso causa um aumento de temperatura de 0,067°C. Em um módulo de laser rigidamente controlado, esse deslocamento pode ser significativo. O circuito de medição deve usar a menor corrente prática.

P: Vocês fornecem valores B personalizados ou valores de resistência?

R: Sim. Podemos ajustar a composição do material para obter valores B personalizados na faixa de 3.000 K a 4.500 K, e podemos selecionar valores de resistência específicos com tolerâncias restritas. Aplicam-se quantidades mínimas de pedido.

P: O NTC pode ser montado diretamente no chip laser?

R: Geralmente não. O NTC é montado na submontagem ou no lado frio do TEC, e não na faceta do laser. O contato direto com o chip laser pode causar problemas elétricos ou de massa térmica. Recomendamos montar o NTC o mais próximo possível do laser, mas eletricamente isolado.

Contato e suporte de engenharia

Para solicitar amostras ou uma recomendação detalhada, forneça o seguinte:

● Número de peça do controlador TEC ou corrente de medição

● Temperatura alvo do laser

● Precisão de temperatura necessária

● Espaço disponível para o NTC

● Método de montagem (ligação de fios, soldagem, epóxi)

● Volume anual esperado

Respondemos dentro de um dia útil e podemos fornecer amostras para avaliação.
