Um engenheiro que projeta um analisador médico compacto precisa manter uma câmara de amostra a 15°C em um ambiente de 35°C. O gabinete é pequeno, o orçamento de energia é limitado e o espaço disponível para um sistema de refrigeração é mínimo. O engenheiro sabe que um refrigerador termoelétrico, ou TEC, é a tecnologia certa para esta aplicação. Mas qual TEC? A resposta depende de um número que muitas vezes é estimado de forma muito casual: a carga de refrigeração necessária. Se a carga de resfriamento for subestimada, o TEC não manterá o ponto de ajuste. Se for superestimado, o TEC será superdimensionado, ineficiente e caro. Calcular corretamente a carga de resfriamento é o primeiro passo na seleção de um resfriador termoelétrico que atenda aos requisitos da aplicação sem custos ou complexidades desnecessárias.
Este guia foi escrito para engenheiros de compras, engenheiros de projeto e compradores que precisam especificarrefrigeradores termoelétricospara aplicações de resfriamento. Explicaremos os componentes da carga de resfriamento, os métodos de cálculo de cada componente, o papel da resistência térmica no gabinete, o efeito do coeficiente de desempenho (COP) do TEC e os critérios de avaliação de um fornecedor. Também forneceremos parâmetros detalhados do produto de nossa fábrica em Fuzhou X-Meritan Technology Co., Ltd. Esteja você resfriando um dispositivo médico, um diodo laser, uma bateria ou um gabinete compacto, este guia o ajudará a calcular a carga de resfriamento com precisão e a selecionar o refrigerador termoelétrico certo para sua aplicação.
A carga de resfriamento é a quantidade total de calor que deve ser removida do gabinete ou do objeto que está sendo resfriado para manter a temperatura desejada. É a soma da carga de calor ativa, da carga de calor passiva e de quaisquer fontes de calor adicionais, como radiação solar ou condensação. A carga de resfriamento é expressa em watts. Para um resfriador termoelétrico, a carga de resfriamento é a capacidade de bombeamento de calor (Qc) necessária nas condições operacionais específicas. O TEC deve ser selecionado de forma que seu Qc na temperatura ambiente real e no ponto de ajuste seja maior que a carga de resfriamento, com uma margem de segurança apropriada. Se o Qc do TEC for menor que a carga de resfriamento, o gabinete não atingirá o ponto de ajuste. Se o Qc do TEC for muito maior que a carga de resfriamento, o TEC será superdimensionado e operará com menor eficiência.
O cálculo da carga de resfriamento é a base da seleção do TEC porque determina o Qc necessário, que por sua vez determina o tamanho, o consumo de energia e o custo do TEC. Um dispositivo médico pequeno pode ter uma carga de resfriamento de 10 W, necessitando de um TEC compacto. Um sistema de gerenciamento térmico de bateria pode ter uma carga de resfriamento de 200 W, exigindo um TEC maior ou um conjunto de TECs. A tabela abaixo resume os três principais componentes da carga de resfriamento e suas fontes típicas.
| Componentee | Fonte | Magnitude Típica |
| Carga térmica ativa | Componenteees eletrônicos, sensores, motores, lasers | 1 W a 200 W |
| Carga térmica passiva | Condução através das paredes do recinto, convecção, radiação | 5W a 50W |
| Fontes de calor adicionais | Radiação solar, condensação, fontes externas de calor | Variável |
| Carga total de resfriamento | Soma de todos os componentes | Determina o requisito TEC Qc |
NoTecnologia Co. de Fuzhou X-Meritan, Ltd., nossa fábrica projeta e fabrica resfriadores termoelétricos para uma ampla gama de aplicações de resfriamento. Trabalhamos com nossos clientes para verificar se o cálculo da carga de resfriamento está preciso antes de selecionar o TEC. Nossa equipe de engenharia pode auxiliar no cálculo e orientar sobre a margem de segurança adequada para cada aplicação.
A carga de calor ativa é o calor gerado pelos componentes dentro do gabinete que são alimentados por eletricidade. Esses componentes podem incluir circuitos eletrônicos, sensores, motores, lasers, luzes LED e qualquer outro dispositivo que converta energia elétrica em calor. A carga térmica ativa é calculada somando o consumo de energia de todos os componentes que operam dentro do gabinete. Para um componente que não é 100% eficiente, o calor gerado é igual à potência consumida menos o trabalho útil produzido. Na maioria dos sistemas eletrônicos, quase toda a energia elétrica é convertida em calor, de modo que a carga térmica ativa é aproximadamente igual ao consumo total de energia. A tabela abaixo fornece uma planilha para calcular a carga térmica ativa.
| Componentee | Consumo de energia (W) | Dissipação de Calor (W) | Notas |
| Placa controladora | 5W | 5W | Toda a energia dissipada como calor |
| Módulo Sensor | 2W | 2W | Operação contínua |
| Diodo Laser | 3W | 2,5 W | 0,5 W emitido como luz |
| Mostrar | 1W | 0,8W | 0,2 W emitido como luz |
| Carga térmica ativa total | 11W | 10,3W | Usado para seleção TEC |
Em nossa fábrica, fornecemos refrigeradores termoelétricos com uma variedade de capacidades de resfriamento para atender a diferentes cargas de calor ativas. Nossa equipe de engenharia pode revisar a lista de componentes e verificar o cálculo da carga térmica ativa. Também recomendamos que nossos clientes considerem o ciclo de trabalho dos componentes, pois a operação intermitente pode reduzir a carga térmica média.
A carga térmica passiva é o calor que entra no gabinete vindo do ambiente externo através das paredes, da tampa e de quaisquer aberturas. É impulsionado pela diferença de temperatura entre o ambiente e o interior do gabinete. A carga térmica passiva é calculada usando a fórmula Q = U × A × ΔT, onde U é o coeficiente geral de transferência de calor do invólucro, A é a área de superfície do invólucro e ΔT é a diferença de temperatura entre o ambiente e o interior. O coeficiente global de transferência de calor depende do material da parede, do isolamento e das condições de convecção em ambos os lados da parede. Para um gabinete bem isolado, U pode ser tão baixo quanto 0,5 W/m²K. Para um gabinete não isolado, U pode chegar a 5 W/m²K. A tabela abaixo fornece uma planilha para calcular a carga térmica passiva.
| Parâmetro | Símbolo | Valor | Unidade |
| Coeficiente geral de transferência de calor | U | 2.0 | W/m²K |
| Área de Superfície | A | 0.5 | m² |
| Diferença de temperatura | ΔT | 20 (35°C ambiente, 15°C interior) | K |
| Carga térmica passiva | Q | 20 | W |
Na X-Meritan, ajudamos nossos clientes a calcular a carga de calor passiva, fornecendo os valores de resistência térmica para nossos materiais de gabinete e opções de isolamento. Aconselhamos também a utilização de revestimentos refletivos e rupturas térmicas para reduzir a carga térmica passiva. Nosso objetivo é garantir que a carga total de resfriamento seja calculada com precisão, para que o resfriador termoelétrico selecionado não seja subdimensionado nem superdimensionado.
O cálculo da carga de resfriamento não está completo até que a resistência térmica das interfaces entre o TEC e o objeto que está sendo resfriado seja contabilizada. O TEC não resfria o objeto diretamente; ele resfria o dissipador de calor do lado frio, que então resfria o objeto por meio de condução, convecção ou radiação. Cada interface introduz uma resistência térmica que reduz a capacidade efetiva de resfriamento. As perdas de interface mais comuns são a resistência térmica do material de interface térmica (TIM) entre o TEC e o dissipador de calor, a resistência térmica do próprio dissipador de calor e a resistência térmica do caminho térmico do dissipador de calor do lado frio até o objeto. A tabela abaixo resume os valores típicos de resistência térmica para materiais de interface comuns.
| Interface | Resistência Térmica Típica | Notas |
| Graxa térmica (TEC para dissipador de calor) | 0,1 - 0,5 °C/W | Depende da espessura e da pressão de contato |
| Almofada térmica (TEC para dissipador de calor) | 0,5 - 2,0 °C/W | Mais fácil de aplicar, mas com maior resistência |
| Dissipador de Calor (Convecção Natural) | 1,0 - 5,0 °C/W | Depende do tamanho e design da barbatana |
| Dissipador de calor (ar forçado) | 0,2 - 1,0 °C/W | Requer ventilador, mas menor resistência |
| Caminho térmico até o objeto | 0,5 - 3,0 °C/W | Depende do material e da geometria |
Em nossa fábrica, fornecemos refrigeradores termoelétricos com acabamentos superficiais otimizados para contato térmico. Também oferecemos materiais de interface térmica e suporte ao projeto de dissipadores de calor para ajudar nossos clientes a minimizar perdas de interface. Nosso objetivo é garantir que a capacidade de resfriamento do TEC seja transferida de forma eficiente para o objeto que está sendo resfriado, para que o sistema atenda aos seus requisitos de desempenho térmico.
O coeficiente de desempenho (COP) é a relação entre a capacidade de refrigeração (Qc) e a entrada de energia elétrica (Pin). Um COP mais elevado significa que o TEC é mais eficiente, consumindo menos energia elétrica para a mesma capacidade de refrigeração. O COP de um resfriador termoelétrico depende da diferença de temperatura entre os lados quente e frio, do material TEC e da corrente operacional. À medida que a diferença de temperatura aumenta, o COP diminui. Isso significa que um TEC selecionado para uma alta diferença de temperatura exigirá mais energia e gerará mais calor, que deve ser dissipado pelo dissipador de calor do lado quente. A tabela abaixo mostra os valores típicos de COP para um resfriador termoelétrico em diferentes diferenças de temperatura.
| Diferença de temperatura (ΔT) | COP típico | Implicação para a seleção do TEC |
| 10 mil | 1,5 - 2,0 | Alta eficiência, baixo consumo de energia |
| 20 mil | 0,8 - 1,2 | Eficiência moderada |
| 30 mil | 0,5 - 0,8 | Menor eficiência, maior consumo de energia |
| 40 mil | 0,3 - 0,5 | Baixa eficiência, rejeição significativa de calor |
| 50 mil | 0,2 - 0,3 | Eficiência muito baixa, pode exigir TEC de vários estágios |
Na X-Meritan, fornecemos as curvas COP para nossos resfriadores termoelétricos, para que nossos clientes possam selecionar o TEC que opera com a eficiência ideal para sua diferença de temperatura. Também aconselhamos o uso de TECs multiestágio para aplicações que exigem uma grande diferença de temperatura. Nosso objetivo é ajudar nossos clientes a alcançar o desempenho de resfriamento necessário com o menor consumo de energia possível.
Avaliar um fornecedor de resfriadores termoelétricos requer foco na capacidade de fabricação, dados de desempenho, controle de qualidade e suporte técnico. O fornecedor deve ter a capacidade de fabricar TECs de acordo com as especificações exigidas, incluindo as dimensões corretas, o número correto de pares e o desempenho térmico correto. Eles devem fornecer dados completos de desempenho, incluindo Qc, COP, corrente máxima e tensão máxima em diferentes diferenças de temperatura. Eles devem ter um sistema de controle de qualidade que garanta um desempenho consistente de unidade para unidade. E devem fornecer suporte técnico para ajudar os clientes no cálculo da carga de resfriamento e na seleção do TEC. A tabela abaixo resume esses critérios de avaliação.
| Critério de Avaliação | O que procurar | Por que é importante |
| Capacidade de fabricação | Montagem de precisão, equipamento de teste | Garante a qualidade e consistência do produto |
| Dados de desempenho | Qc, COP, Imax, Vmax em diferentes ΔT | Permite seleção precisa |
| Controle de qualidade | ISO 9001, 100% de testes | Garante desempenho consistente |
| Suporte Técnico | Cálculo da carga de resfriamento, seleção TEC | Ajuda a selecionar o produto certo |
| Confiabilidade | Dados MTBF, testes ao longo da vida | Garante desempenho de longo prazo |
Em nossa fábrica, produzimos refrigeradores termoelétricos há mais de uma década. Usamos equipamentos de montagem e teste de precisão para garantir que cada TEC atenda às suas especificações. Fornecemos dados completos de desempenho, incluindo Qc, COP e classificações máximas. Temos certificação ISO 9001 e realizamos 100% de testes em cada unidade. Nossa equipe técnica está à disposição para auxiliar no cálculo da carga de refrigeração e na seleção do TEC. Convidamos você a nos avaliar de acordo com esses critérios e a nos considerar como seu parceiro em refrigeradores termoelétricos.

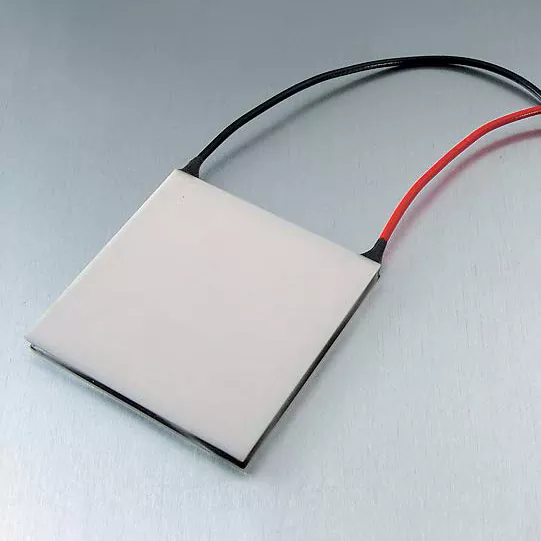

A tabela a seguir fornece os principais parâmetros do produto para nossos resfriadores termoelétricos. Esses TECs são adequados para uma ampla variedade de aplicações de resfriamento, incluindo dispositivos médicos, diodos laser, conjuntos de baterias e gabinetes compactos. Nossa fábrica também pode produzir TECs personalizados para atender a requisitos específicos.
| Parâmetro | Faixa de especificações | Notas |
| Capacidade de resfriamento (Qc) | 5 W - 200 W | Em ΔT e corrente especificados |
| Corrente Máxima (Imax) | 2A - 15A | Depende do modelo |
| Tensão Máxima (Vmáx) | 5 V - 24 V | Depende do modelo |
| Diferença máxima de temperatura (ΔTmax) | 65K - 75K | No Imax, no vácuo |
| Faixa COP | 0,2 - 2,0 | Depende de ΔT |
| Dimensões | 15 x 15 mm a 62 x 62 mm | Tamanhos personalizados disponíveis |
| Número de casais | 31 - 241 | Determina a capacidade de refrigeração |
| Temperatura operacional | -40°C a +80°C | Depende da solda e vedação |
| Quantidade mínima | 10 peças | Negociável para grandes encomendas |
| Tempo de espera | 2 a 4 semanas | Depende da quantidade e personalização |
Em nossa fábrica, fabricamos nossos resfriadores termoelétricos para atender a essas especificações e muito mais. Podemos personalizar a capacidade de resfriamento, dimensões e temperatura operacional para atender às suas necessidades específicas. Nosso sistema de controle de qualidade inclui inspeção de matérias-primas, inspeção em processo e testes finais de 100% antes do envio. Nosso objetivo é fornecer aos nossos clientes resfriadores termoelétricos de alta qualidade que atendam aos seus requisitos de desempenho térmico.
Pergunta 1: Qual é a diferença entre carga térmica ativa e passiva?
Resposta: A carga térmica ativa é o calor gerado pelos componentes elétricos dentro do gabinete, como controladores, sensores e lasers. Carga térmica passiva é o calor que entra no gabinete vindo do ambiente externo através das paredes, tampa e aberturas. Ambos devem ser incluídos no cálculo da carga de resfriamento. Para a maioria dos gabinetes eletrônicos compactos, a carga térmica ativa é o componente dominante. Para gabinetes grandes com isolamento deficiente, a carga térmica passiva pode ser significativa.
Pergunta 2: Quanta margem de segurança devo adicionar ao cálculo da carga de resfriamento?
Resposta: Normalmente é recomendada uma margem de segurança de 20% a 30%. Esta margem é responsável pelas incertezas no consumo de energia dos componentes, na resistência térmica das interfaces e no envelhecimento do TEC. Para aplicações críticas, como dispositivos médicos ou sistemas laser, uma margem maior de 50% pode ser apropriada. Na Fuzhou X-Meritan Technology Co., Ltd., podemos ajudá-lo a determinar a margem de segurança apropriada para sua aplicação específica.
Pergunta 3: Por que o COP diminui à medida que a diferença de temperatura aumenta?
Resposta: O COP diminui à medida que a diferença de temperatura aumenta porque o TEC deve trabalhar mais para bombear calor contra um gradiente de temperatura maior. A entrada de energia elétrica aumenta e a capacidade de resfriamento diminui, de modo que a relação entre resfriamento e potência diminui. É por isso que o TEC deve ser selecionado para a diferença real de temperatura operacional, e não para a classificação ΔT máxima. Nossa fábrica fornece curvas COP que mostram a eficiência em diferentes diferenças de temperatura.
Pergunta 4: Posso usar um TEC de estágio único para uma grande diferença de temperatura?
Resposta: Um TEC de estágio único pode atingir uma diferença máxima de temperatura de cerca de 65-75 K. Para diferenças de temperatura maiores, é necessário um TEC de vários estágios. Os TECs de vários estágios empilham dois ou mais estágios para obter uma diferença total de temperatura maior, mas são menos eficientes e mais caros que os TECs de estágio único. Se a sua aplicação exigir uma diferença de temperatura superior a 70 K, consulte nossa equipe de engenharia para determinar a melhor solução.
Pergunta 5: Como calculo a resistência térmica do meu dissipador de calor?
Resposta: A resistência térmica de um dissipador de calor depende de sua geometria, do material e das condições do fluxo de ar. Normalmente é especificado pelo fabricante do dissipador de calor em °C/W. Para convecção natural, a resistência térmica é maior do que para ar forçado. Para uma estimativa aproximada, um dissipador de calor de convecção natural com uma área de superfície de 0,1 m² pode ter uma resistência térmica de cerca de 3-5 °C/W. Para resultados precisos, utilize os dados do fabricante ou realize um teste térmico. Em nossa fábrica, podemos ajudá-lo a selecionar um dissipador de calor que atenda aos requisitos térmicos do TEC.
Calcular a carga de resfriamento necessária é o primeiro e mais importante passo na seleção de um resfriador termoelétrico. A carga de resfriamento é a soma da carga de calor ativa, da carga de calor passiva e de quaisquer fontes de calor adicionais. Deve ser calculado com cuidado, incluindo a resistência térmica das interfaces e o efeito do coeficiente de desempenho. Seguindo os métodos de cálculo descritos neste artigo, os engenheiros podem selecionar um TEC que atenda aos requisitos térmicos da aplicação sem custos ou complexidade desnecessários. Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica tem a experiência e os produtos para atender às suas necessidades de resfriamento termoelétrico. Fornecemos dados completos de desempenho, suporte técnico e projetos personalizados para ajudá-lo a obter a melhor solução térmica.
Esteja você resfriando um analisador médico, um diodo laser, uma bateria ou um gabinete compacto, convidamos você a entrar em contato conosco para discutir suas necessidades. Podemos fornecer amostras, dados técnicos e suporte de aplicação. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para soluções de gerenciamento térmico em todo o mundo.
