Um sistema LiDAR em um veículo autônomo ou em uma unidade de sensor de beira de estrada deve funcionar de maneira confiável em uma faixa de temperatura que pode variar de -40°C no inverno a +85°C sob sol direto no verão. Dentro da caixa, os diodos laser, fotodetectores e componentes ópticos são sensíveis à temperatura. Uma mudança de apenas alguns graus pode alterar o comprimento de onda de emissão do laser, reduzir a relação sinal-ruído do detector e distorcer o alinhamento óptico. O resultado é uma degradação da precisão do alcance e da qualidade da nuvem de pontos. Para o engenheiro de compras que especifica componentes de gerenciamento térmico, a questão não é se o controle de temperatura é necessário, mas qual tecnologia pode fornecê-lo dentro das restrições de tamanho, potência e confiabilidade do sistema LiDAR.Refrigeradores Termoelétricossurgiram como a solução preferida para muitos destes desafios.
Este guia foi escrito para compradores e engenheiros de projeto que precisam entender como os resfriadores termoelétricos abordam os desafios de controle de temperatura em sistemas LiDAR. Abordaremos os desafios térmicos específicos em LiDAR, o princípio de funcionamento dos resfriadores termoelétricos, as principais especificações a serem avaliadas, as considerações de integração e os critérios para seleção de um fornecedor. Também forneceremos parâmetros detalhados do produto de nossa fábrica emTecnologia Co. de Fuzhou X-Meritan, Ltd.Esteja você desenvolvendo um sistema LiDAR para aplicações automotivas, industriais ou de mapeamento, este guia o ajudará a selecionar o refrigerador termoelétrico certo para seus requisitos de gerenciamento térmico.
Os sistemas LiDAR apresentam um conjunto único de desafios térmicos que diferem daqueles de outros sistemas eletrônicos. O primeiro desafio é a sensibilidade do diodo laser. O comprimento de onda de emissão de um diodo laser muda com a temperatura a uma taxa de aproximadamente 0,3 nm/°C. Para um sistema LiDAR que usa filtros ópticos de banda estreita ou detecção sensível ao comprimento de onda, esse desvio pode causar uma incompatibilidade entre o comprimento de onda do laser e a banda passante do filtro, reduzindo a intensidade do sinal e o alcance de detecção. O segundo desafio é o ruído térmico do fotodetector. A corrente escura e a potência equivalente ao ruído do detector aumentam com a temperatura, degradando a relação sinal-ruído e a precisão da medição da distância. O terceiro desafio é a expansão térmica da bancada óptica. Os componentes ópticos são montados em uma bancada comum e, se a bancada se expandir ou contrair com a temperatura, o alinhamento do laser, do detector e da óptica de varredura pode mudar, causando erros de apontamento. A tabela abaixo resume esses desafios e seus efeitos.
| Desafio | Fonte | Efeito no desempenho do LiDAR |
| Desvio do comprimento de onda do laser | Coeficiente de temperatura do diodo laser | Intensidade de sinal reduzida, perda de alcance |
| Aumento de ruído do detector | Ruído térmico no fotodetector | SNR mais baixo, precisão reduzida |
| Expansão de bancada óptica | Expansão térmica de materiais de montagem | Desalinhamento, erros de apontar |
| Extremos de temperatura ambiente | Ambiente operacional | Falha do sistema ou desempenho degradado |
| Densidade de Dissipação de Calor | Gabinete compacto | Pontos quentes localizados, gradientes térmicos |
Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica fabrica resfriadores termoelétricos que são projetados especificamente para enfrentar esses desafios. Compreendemos os requisitos térmicos dos sistemas LiDAR e trabalhamos com nossos clientes para selecionar o cooler certo para sua potência de laser, tipo de detector e condições ambientais específicas.

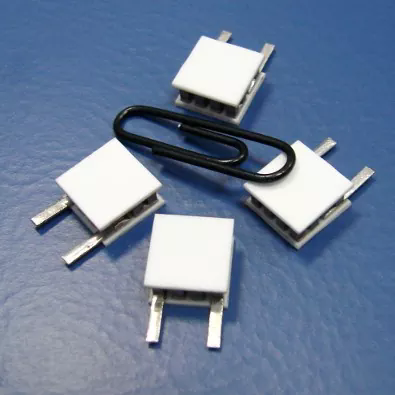

Um resfriador termoelétrico é uma bomba de calor de estado sólido que usa o efeito Peltier para transferir calor de um lado para o outro do dispositivo quando uma corrente CC é aplicada. O dispositivo consiste em um conjunto de pastilhas semicondutoras, normalmente telureto de bismuto, imprensadas entre dois substratos cerâmicos. Quando a corrente flui, um lado fica frio (o lado frio) e o outro fica quente (o lado quente). O calor é absorvido no lado frio e liberado no lado quente, onde é dissipado por um dissipador de calor. A inversão da corrente inverte a direção da transferência de calor, permitindo que o mesmo dispositivo seja usado tanto para resfriamento quanto para aquecimento. Este controle bidirecional é uma vantagem importante para sistemas LiDAR que devem operar em ambientes quentes e frios. A tabela abaixo compara refrigeradores termoelétricos com outras tecnologias de refrigeração.
| Tecnologia | Resfriamento/Aquecimento | Tamanho | Precisão | Confiabilidade | Ruído/Vibração |
| Refrigerador Termoelétrico | Ambos | Compactar | Alto (+/- 0,1°C) | Alto (estado sólido) | Nenhum |
| Baseado em compressor | Ambos | Grande | Moderado | Moderado (partes móveis) | Alto |
| Baseado em fãs | Apenas resfriamento | Moderado | Baixo | Moderado (desgaste dos rolamentos) | Moderado |
| Tubo de calor | Apenas resfriamento | Compactar | Baixo | Alto | Nenhum |
Em nossa fábrica, projetamos nossos resfriadores termoelétricos para os exigentes requisitos dos sistemas LiDAR. Usamos pellets de telureto de bismuto de alto desempenho e substratos cerâmicos avançados para alcançar alta capacidade de resfriamento em um espaço compacto. Nossos coolers estão disponíveis com sensores de temperatura integrados e componentes eletrônicos de controle, permitindo a estabilização precisa da temperatura do diodo laser e do detector.
Ao selecionar um resfriador termoelétrico para um sistema LiDAR, os compradores devem avaliar várias especificações importantes. A capacidade de resfriamento (Qc) determina quanto calor o refrigerador pode remover em um determinado diferencial de temperatura. Para aplicações LiDAR, a capacidade de resfriamento deve ser suficiente para lidar com a carga de calor do diodo laser, do detector e de quaisquer outros componentes geradores de calor. O diferencial máximo de temperatura (ΔTmax) determina a diferença máxima de temperatura que o refrigerador pode atingir entre os lados frio e quente. As classificações de corrente e tensão determinam os requisitos da fonte de alimentação. A área ocupada e a espessura determinam as restrições de integração. O coeficiente de desempenho (COP) determina a eficiência do cooler. A tabela abaixo resume essas especificações.
| Especificação | Faixa típica para LiDAR | Importância |
| Capacidade de resfriamento (Qc) | 5W - 50W | Deve exceder a carga térmica total |
| Diferencial máximo de temperatura (ΔTmax) | 65°C - 75°C | Determina a capacidade de resfriamento |
| Atual (Imax) | 2A - 8A | Determina a fonte de alimentação |
| Tensão (Vmax) | 5 V - 24 V | Determina a fonte de alimentação |
| Pegada | 10 x 10 mm a 40 x 40 mm | Determina a integração |
| Grossura | 2mm - 6mm | Determina a integração |
| Coeficiente de Desempenho (COP) | 0,3 - 0,6 | Determina a eficiência energética |
Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica oferece uma variedade de resfriadores termoelétricos com diferentes capacidades de resfriamento, dimensões e classificações de tensão. Podemos ajudar nossos clientes a selecionar o cooler certo para seus requisitos térmicos LiDAR específicos. Nossa equipe de engenharia também pode fornecer simulação térmica e suporte de projeto para garantir que o cooler esteja devidamente integrado à caixa LiDAR.
O desempenho de um Cooler Termelétrico em um sistema LiDAR depende não apenas do cooler em si, mas também de como ele está integrado. Vários fatores podem afetar o desempenho. A primeira é a interface térmica entre o cooler e o diodo laser ou detector. Uma interface térmica deficiente, como uma junta seca ou uma superfície irregular, pode aumentar a resistência térmica e reduzir a eficácia do resfriamento. O segundo é o design do dissipador de calor. O lado quente do refrigerador deve ser capaz de dissipar o calor para o ambiente. Se o dissipador de calor for subdimensionado ou o fluxo de ar for inadequado, a temperatura do lado quente aumentará, reduzindo a capacidade de resfriamento e potencialmente superaquecendo o cooler. O terceiro é o isolamento térmico do lado frio. O lado frio deve ser isolado do ambiente para evitar vazamento de calor que reduziria a eficiência do resfriamento. A tabela abaixo resume esses fatores de integração.
| Fator de Integração | Efeito no desempenho | Mitigação |
| Material de interface térmica | Interface ruim aumenta a resistência térmica | Use graxa ou almofadas térmicas de alta condutividade |
| Projeto do dissipador de calor | Dissipador de calor inadequado reduz a capacidade de resfriamento | Tamanho do dissipador de calor para carga máxima de calor |
| Fluxo de ar | O fluxo de ar deficiente aumenta a temperatura do lado quente | Garanta ventilação adequada ou ar forçado |
| Isolamento do lado frio | O vazamento de calor reduz a eficiência do resfriamento | Use isolamento ao redor do lado frio |
| Condensação | A umidade pode se formar em superfícies frias | Use gabinete selado ou dessecante |
Em nossa fábrica, oferecemos suporte técnico para ajudar nossos clientes a integrar o Refrigerador Termoelétrico em seu sistema LiDAR. Podemos recomendar materiais de interface térmica, designs de dissipadores de calor e métodos de vedação que garantem desempenho ideal. Nosso objetivo é ajudar nossos clientes a alcançar a estabilidade de temperatura exigida por seu sistema LiDAR.
Avaliar um fornecedor de resfriadores termoelétricos para aplicações LiDAR requer foco na capacidade de projeto térmico, qualidade de fabricação, testes e suporte à aplicação. O fornecedor deve ter a capacidade de projetar e fabricar resfriadores de acordo com as especificações exigidas, incluindo dimensões personalizadas e classificações de tensão. A qualidade de fabricação deve ser consistente, com tolerâncias restritas na colocação do pellet e na planicidade da cerâmica. O fornecedor deve testar cada resfriador quanto à capacidade de resfriamento, ΔTmax e corrente de fuga. E o fornecedor deve fornecer suporte à aplicação, incluindo simulação térmica e orientação de integração. A tabela abaixo resume esses critérios de avaliação.
| Critério de Avaliação | O que procurar | Por que é importante |
| Capacidade de Design Térmico | Design personalizado, simulação térmica | Garante o desempenho ideal para a aplicação |
| Qualidade de Fabricação | Colocação precisa de pellets, planicidade cerâmica | Garante desempenho e confiabilidade consistentes |
| Teste | Capacidade de resfriamento, ΔTmax, corrente de fuga | Garante que o cooler atenda às especificações |
| Suporte a aplicativos | Orientação de integração, simulação térmica | Ajuda a alcançar o desempenho ideal do sistema |
Na X-Meritan, nossa fábrica produz Refrigeradores Termoelétricos há mais de uma década. Temos ampla experiência em design e fabricação térmica. Testamos cada refrigerador antes do envio e fornecemos suporte técnico aos nossos clientes. Convidamos você a nos avaliar de acordo com esses critérios e a nos considerar como seu parceiro em refrigeradores termoelétricos LiDAR.
A tabela a seguir fornece os principais parâmetros do produto para nossos resfriadores termoelétricos. Esses coolers são projetados para sistemas LiDAR e outras aplicações de gerenciamento térmico de precisão. Nossa fábrica também pode produzir refrigeradores personalizados para atender a requisitos específicos.
| Parâmetro | Faixa de especificações | Notas |
| Capacidade de resfriamento (Qc) | 5W - 50W | Em ΔT = 0°C |
| Diferencial máximo de temperatura (ΔTmax) | 65°C - 75°C | Em Qc = 0 W |
| Atual (Imax) | 2A - 8A | Selecionado para fonte de alimentação |
| Tensão (Vmax) | 5 V - 24 V | Selecionado para fonte de alimentação |
| Pegada | 10 x 10 mm a 40 x 40 mm | Tamanhos personalizados disponíveis |
| Grossura | 2mm - 6mm | Selecionado para integração |
| Material cerâmico | Alumina (Al2O3) | Padrão |
| Material de pelotas | Telureto de bismuto (Bi2Te3) | Alto desempenho |
| Temperatura operacional | -40°C a +85°C | Selecionado para ambiente |
| Opções de integração | Sensor, eletrônica de controle | Opções personalizadas disponíveis |
| Quantidade mínima | 100 peças | Negociável para grandes encomendas |
| Tempo de espera | 2 - 4 semanas | Depende da quantidade e personalização |
Em nossa fábrica, fabricamos nossos Refrigeradores Termoelétricos para atender a essas especificações e muito mais. Podemos personalizar a capacidade de resfriamento, área ocupada, tensão e opções de integração para atender às suas necessidades específicas. Nosso sistema de controle de qualidade inclui inspeção de matérias-primas, inspeção em processo e inspeção final antes do envio. Nosso objetivo é fornecer aos nossos clientes refrigeradores termoelétricos de alta qualidade que atendam às suas necessidades de gerenciamento térmico LiDAR.
Pergunta 1: Um refrigerador termoelétrico pode resfriar e aquecer um sistema LiDAR?
Resposta: Sim, um refrigerador termoelétrico pode resfriar e aquecer. Ao inverter a polaridade da corrente DC, a direção da transferência de calor é invertida. Isso permite que o mesmo cooler aqueça o diodo laser em ambientes frios e o resfrie em ambientes quentes. Esta capacidade bidirecional é essencial para sistemas LiDAR que devem operar em uma ampla faixa de temperatura. Na Fuzhou X-Meritan Technology Co., Ltd., nossos resfriadores são projetados para operação bidirecional.
Pergunta 2: Quanta energia um refrigerador termoelétrico consome em um sistema LiDAR?
Resposta: O consumo de energia depende da capacidade de resfriamento, do diferencial de temperatura e do COP. Um refrigerador termoelétrico típico para LiDAR pode consumir de 5 a 20 watts. O COP é normalmente de 0,3 a 0,6, o que significa que para cada watt de calor removido, o refrigerador consome 1,7 a 3,3 watts de energia elétrica. O consumo de energia deve ser considerado no orçamento geral de energia do sistema.
Pergunta 3: Qual é a estabilidade de temperatura típica que pode ser alcançada com um resfriador termoelétrico?
Resposta: Com um circuito de controle adequadamente projetado, um resfriador termoelétrico pode atingir estabilidade de temperatura de +/- 0,1°C ou melhor. Este nível de precisão é essencial para sistemas LiDAR que exigem comprimento de onda de laser estável e desempenho de detector. A estabilidade depende da qualidade do sensor de temperatura, da eletrônica de controle e do projeto térmico do sistema.
Pergunta 4: Os resfriadores termoelétricos podem ser usados em sistemas LiDAR automotivos?
Resposta: Sim, os resfriadores termoelétricos são usados em sistemas LiDAR automotivos. Eles devem atender aos requisitos automotivos para vibração, choque e ciclos de temperatura. Em nossa fábrica, oferecemos resfriadores testados de acordo com os padrões automotivos, incluindo vibração e choque térmico. Também podemos fornecer eletrônicos de controle qualificados AEC-Q100 para aplicações automotivas.
Pergunta 5: Como seleciono o refrigerador termoelétrico correto para meu sistema LiDAR?
Resposta: Para selecionar o refrigerador termoelétrico correto, você precisa determinar a carga térmica total, o diferencial de temperatura necessário, a fonte de alimentação disponível e as restrições de integração. Nossa equipe de engenharia pode ajudá-lo a calcular esses requisitos e selecionar o refrigerador ideal para sua aplicação. Também fornecemos suporte de simulação térmica para verificar o projeto antes da prototipagem.
Os sistemas LiDAR apresentam desafios significativos de controle de temperatura, desde desvio de comprimento de onda do laser e ruído do detector até desalinhamento óptico e ambientes extremos. Os resfriadores termoelétricos abordam esses desafios com controle de temperatura preciso, bidirecional e de estado sólido em um pacote compacto e confiável. Para engenheiros de compras e equipes de projeto, compreender os desafios térmicos, as especificações do refrigerador e as considerações de integração é essencial para selecionar a solução certa. Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica tem experiência e capacidade para fabricar resfriadores termoelétricos que atendem aos exigentes requisitos dos sistemas LiDAR. Trabalhamos em estreita colaboração com nossos clientes para selecionar o refrigerador certo e garantir uma integração bem-sucedida.
Esteja você desenvolvendo LiDAR para veículos autônomos, automação industrial ou aplicações de mapeamento, convidamos você a entrar em contato conosco para discutir suas necessidades. Podemos fornecer amostras, dados técnicos e soluções personalizadas. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para desenvolvedores de sistemas LiDAR em todo o mundo.
Entre em contato com Fuzhou X-Meritan Technology Co., Ltd. hojepara discutir os requisitos do seu resfriador termoelétrico LiDAR e descobrir como nossos produtos podem garantir a estabilidade térmica que seu sistema precisa.
