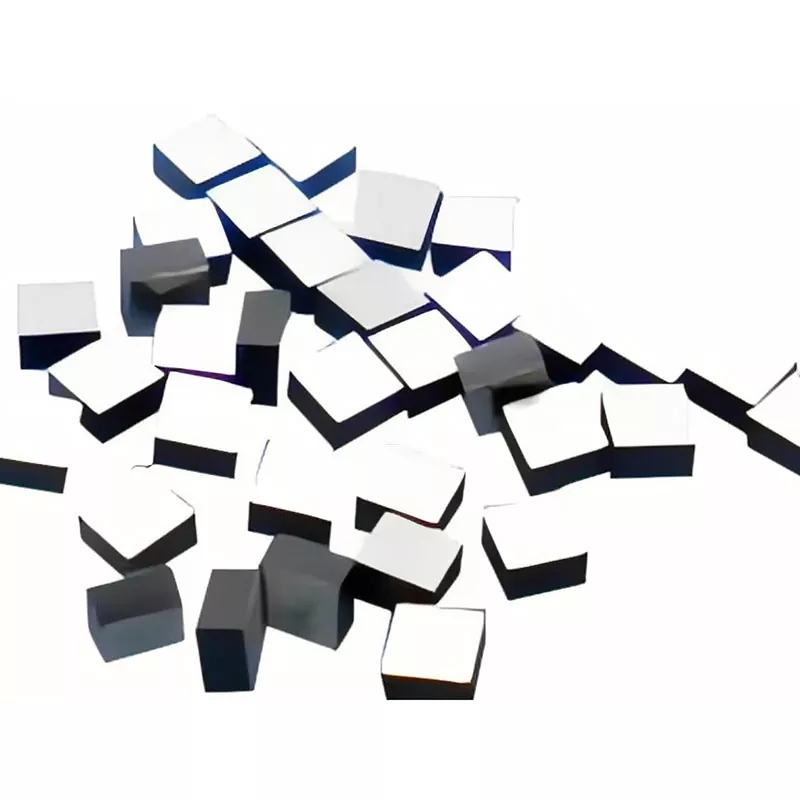

Chip termistor NTC de alta precisão

Os termistores NTC usam uma característica de coeficiente de temperatura negativo, o que significa que sua resistência muda conforme a temperatura muda. Num circuito de detecção, a variação da resistência pode ser convertida em informações de temperatura para monitoramento e controle.

Para aplicações de chip, a seleção de R25, valor B, tolerância de resistência, dimensões do chip e estrutura do eletrodo afeta diretamente a correspondência e montagem do circuito. R25 refere-se à resistência nominal a 25°C, enquanto o valor B descreve a característica resistência-temperatura do termistor.

O chip termistor NTC de alta precisão destina-se a aplicações onde o elemento sensor precisa ser colocado próximo a um componente sensível à temperatura, mantendo o espaço ocupado pequeno.

Parâmetros Técnicos

Os modelos a seguir representam especificações de produtos disponíveis. Os valores e dimensões elétricos devem ser selecionados de acordo com as características do circuito exigidas e o método de montagem.

Gamas adicionais disponíveis

Tamanho pequeno

O chip termistor NTC de alta precisão está disponível em estruturas compactas para aplicações onde um sensor de temperatura embalado convencional ocuparia muito espaço. Os modelos selecionados na linha atual são tão pequenos quanto 0,45 × 0,45 mm, enquanto as dimensões personalizadas dos chips podem ser avaliadas a partir de desenhos ou amostras do cliente.

A pequena estrutura do chip é adequada para colocar o elemento sensor próximo a componentes ópticos, eletrônicos ou outros componentes sensíveis à temperatura. As dimensões finais deverão ser confirmadas de acordo com as características elétricas e processo de montagem exigidos.

União de fios

O chip pode ser fornecido com eletrodos banhados a ouro ou prata para ligação de fios. A ligação de fios de ouro, alumínio e prata pode ser suportada dependendo da configuração do eletrodo e do processo de montagem.

Esta estrutura é adequada para módulos híbridos compactos e outros conjuntos onde o termistor precisa ser integrado diretamente na área de detecção. O material do eletrodo e os requisitos de ligação podem ser confirmados durante a avaliação da amostra.

Os termistores NTC ligáveis ​​por fio também são usados ​​em aplicações de transceptores ópticos compactos, onde o elemento sensor é posicionado próximo aos componentes ópticos sensíveis à temperatura.

Resistência e valor B

A resistência e o valor B devem ser selecionados como uma combinação correspondente, em vez de tratados como parâmetros completamente independentes. A faixa de resistência disponível é de 1kΩ a 1000kΩ, enquanto a faixa de valores B é de 3200K a 4500K.

Para o projeto do circuito, a resistência nominal a 25°C, o valor B, a tolerância e a faixa de detecção necessária devem ser considerados em conjunto. Combinações padrão estão disponíveis e requisitos não padronizados podem ser avaliados com base na aplicação.

O valor B é normalmente especificado junto com sua faixa de temperatura de referência, como B25/50 ou B25/85, portanto a definição exata deve ser confirmada na especificação do produto aplicável antes da calibração do circuito. Os dados de produtos NTC de chips comerciais dos principais fabricantes especificam de forma semelhante os valores R25 e B com temperaturas de referência definidas.

Tolerância de Resistência

Os modelos selecionados podem ser fornecidos com opções de tolerância de resistência de ±0,5% e ±1%. Esta especificação descreve o desvio permitido do valor da resistência nominal e não deve ser apresentada como a precisão geral da medição de temperatura.

Para circuitos sensíveis à temperatura, a tolerância de resistência, a tolerância do valor B, o projeto do circuito, o método de calibração e as condições operacionais podem afetar o resultado final da medição de temperatura. A tolerância necessária deve, portanto, ser selecionada de acordo com o sistema de detecção completo.

Resposta Térmica

A constante de tempo térmico dos modelos listados é ≤2 s ou ≤3 s, dependendo da estrutura e do modelo do chip. Uma constante de tempo térmica menor geralmente indica que o termistor atinge o equilíbrio térmico com as condições circundantes mais rapidamente.

A resposta real em um módulo montado também depende do método de montagem, do acoplamento térmico, dos materiais circundantes e do fluxo de ar. Por este motivo, a especificação do chip deve ser avaliada em conjunto com a estrutura real da instalação.

Aplicativos

Comunicação óptica

O chip termistor NTC de alta precisão pode ser integrado em módulos de comunicação óptica e transceptores ópticos para monitoramento de temperatura. Sua estrutura compacta permite que o elemento sensor seja posicionado próximo a componentes ópticos sensíveis à temperatura sem adicionar um pacote de sensor externo convencional.

Isto é particularmente relevante em conjuntos ópticos onde o espaço de instalação disponível é limitado e as mudanças de temperatura precisam ser monitoradas perto do componente que está sendo controlado. Os termistores NTC ligáveis ​​por fio são usados ​​especificamente para detecção de temperatura em projetos de transceptores ópticos.

Equipamento Médico

Os chips NTC compactos podem ser integrados em instrumentos médicos e equipamentos de laboratório onde o elemento sensor de temperatura precisa caber em uma área de instalação restrita. Diferentes valores de resistência, valores B e opções de tolerância permitem que o componente seja combinado com diferentes circuitos de detecção.

A especificação final deve ser selecionada de acordo com a faixa de temperatura exigida, características do circuito, método de instalação e requisitos de equipamento aplicáveis.

Radar Automotivo

Os módulos de radar automotivo contêm componentes eletrônicos compactos que podem exigir monitoramento de temperatura durante a operação. O formato pequeno do chip NTC permite que a detecção de temperatura seja integrada em conjuntos eletrônicos de alta densidade.

Para aplicações automotivas, a temperatura operacional necessária, características de resistência, tolerância, estrutura mecânica e requisitos de confiabilidade devem ser confirmados antes de selecionar o modelo final.

Equipamento de Laboratório

O chip também pode ser usado em laboratórios e equipamentos de teste onde é necessário um elemento sensor de temperatura compacto. A resistência e o valor B podem ser selecionados de acordo com o circuito de detecção, enquanto as dimensões do chip podem ser consideradas juntamente com o espaço de instalação disponível.

Para protótipos ou equipamentos customizados, a X-Meritan pode avaliar os requisitos com base em desenhos ou amostras do cliente antes da produção.

Personalização

Parâmetros Elétricos

O chip termistor NTC de alta precisão pode ser avaliado para requisitos elétricos personalizados. Os valores de resistência disponíveis variam de 1kΩ a 1000kΩ, com valores B de 3200K a 4500K. Opções de tolerância de resistência de ±0,5% e ±1% estão disponíveis para especificações selecionadas.

Ao solicitar um modelo personalizado, os clientes podem fornecer o R25, valor B, tolerância, condições operacionais e aplicação alvo necessários. Esses parâmetros ajudam a determinar se um modelo existente pode ser usado ou se uma nova especificação deve ser avaliada.

Dimensões do chip

As dimensões dos cavacos podem ser avaliadas de acordo com o espaço de instalação disponível e o processo de montagem. Os modelos existentes incluem estruturas compactas como 0,45 × 0,45 × 0,20 mm e 0,45 × 0,45 × 0,25 mm.

Para dimensões não padronizadas, a X-Meritan pode revisar desenhos ou amostras do cliente e confirmar a estrutura alcançável juntamente com os parâmetros elétricos necessários.

Opções de eletrodo

Opções de eletrodo banhado a ouro ou prata estão disponíveis para diferentes requisitos de colagem. O material do eletrodo deve ser selecionado juntamente com o material do fio pretendido e o processo de ligação.

Durante o desenvolvimento da amostra, a estrutura do eletrodo, o método de ligação, as dimensões do chip e as características elétricas podem ser verificados antes da produção em massa.

Suporte à fabricação e amostras

A X-Meritan fabrica materiais e componentes relacionados a semicondutores e fornece suporte à produção de componentes eletrônicos personalizados. O equipamento de produção disponível inclui máquinas vibratórias, máquinas de solda, máquinas de embalagem automática e equipamentos de corte de precisão.

Para chips termistores NTC personalizados, a produção pode ser avaliada a partir de amostras ou desenhos do cliente. Antes da produção em massa, um estágio de confirmação de amostra pode ser usado para verificar dimensões, parâmetros elétricos, requisitos de eletrodo e compatibilidade de montagem.

Esse processo oferece aos clientes um ponto definido para verificar o produto em relação aos requisitos de sua aplicação antes de liberar uma ordem de produção maior.

Perguntas frequentes

Quais valores de resistência e B estão disponíveis?

A faixa de resistência disponível é de 1kΩ a 1000kΩ, com valores B de 3200K a 4500K. Os modelos padrão incluem valores de resistência de 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ e 100kΩ.

Que tolerância de resistência está disponível?

As especificações selecionadas estão disponíveis com tolerância de resistência de ±0,5% e ±1%. A tolerância necessária deve ser selecionada de acordo com os requisitos do circuito e de detecção de temperatura.

O chip pode ser ligado por fio?

Sim. Estão disponíveis opções de eletrodo banhado a ouro ou prata. A ligação dos fios de ouro, alumínio e prata pode ser avaliada de acordo com a configuração do eletrodo e o processo de montagem.

Qual é o menor tamanho de chip disponível?

A linha de produtos inclui modelos compactos como 0,45 × 0,45 × 0,20 mm e 0,45 × 0,45 × 0,25 mm. As dimensões customizadas podem ser avaliadas a partir de desenhos ou amostras do cliente, sendo que o tamanho final depende das especificações elétricas e estruturais exigidas.

Sim. O X-Meritan pode avaliar resistência personalizada, valor B, dimensões, tolerância e requisitos de eletrodo. Desenhos ou amostras do cliente podem ser usados ​​como base para avaliação do produto e confirmação de amostra.

Como devo selecionar um chip termistor NTC?

Comece com a resistência necessária a 25°C, valor B, faixa de detecção de temperatura, tolerância de resistência, espaço de instalação disponível e método de ligação. Para aplicações personalizadas, fornecer os requisitos do circuito, o desenho de instalação ou a amostra existente pode ajudar a determinar uma especificação adequada.

Sobre X-Meritan

X-Meritan é um fabricante com sede na China especializado em materiais, componentes e produtos de gerenciamento térmico relacionados a semicondutores. Suas capacidades abrangem desenvolvimento de materiais, fabricação de componentes, produção personalizada e suporte a aplicações.

A empresa atende aplicações que incluem comunicação óptica, detecção, equipamentos médicos, eletrônicos automotivos e eletrônicos de consumo. Os produtos são fornecidos para Europa, América do Norte, América do Sul, Sudeste Asiático e outros mercados internacionais.

Para o chip termistor NTC de alta precisão, a X-Meritan fornece suporte desde a seleção de especificações e avaliação de amostras até a produção personalizada. Os clientes podem fornecer desenhos, amostras ou requisitos elétricos para avaliação técnica antes da produção
