Um engenheiro de projeto está prototipando um refrigerador compacto para amostras médicas usandoRefrigeradores Termoelétricos. O lado frio atinge a temperatura alvo em poucos minutos durante o teste de bancada. Mas quando a unidade é instalada em seu gabinete, a temperatura do lado frio começa a subir e nunca se estabiliza. O engenheiro verifica a corrente TEC, o isolamento e a malha de controle. Tudo parece correto. O problema não está no lado frio. Está do lado quente. O calor rejeitado pelo TEC não está sendo removido de forma eficaz e esse calor está sendo conduzido de volta através do módulo, degradando sua capacidade de resfriamento. Este é o erro mais comum no projeto de resfriamento termoelétrico e é caro. Para engenheiros de compras e desenvolvedores de produtos, entender por que a rejeição de calor no lado quente é crítica é a diferença entre um produto que funciona e outro que falha em campo.
Este guia foi escrito para compradores e engenheiros que estão adquirindo resfriadores termoelétricos e os componentes de gerenciamento térmico associados. Explicaremos o equilíbrio térmico de um TEC, por que o lado quente é o fator limitante no desempenho de refrigeração, como a seleção do dissipador de calor e do ventilador afeta o resultado, quais especificações incluir em um pedido de compra e como avaliar um fornecedor. Também forneceremos parâmetros detalhados do produto de nossa fábrica em Fuzhou X-Meritan Technology Co., Ltd. Esteja você projetando um refrigerador de bebidas, um módulo de laser, um dispositivo médico ou um gabinete eletrônico, este guia o ajudará a especificar um sistema de resfriamento termoelétrico com desempenho confiável.

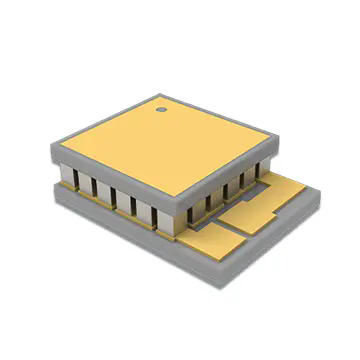

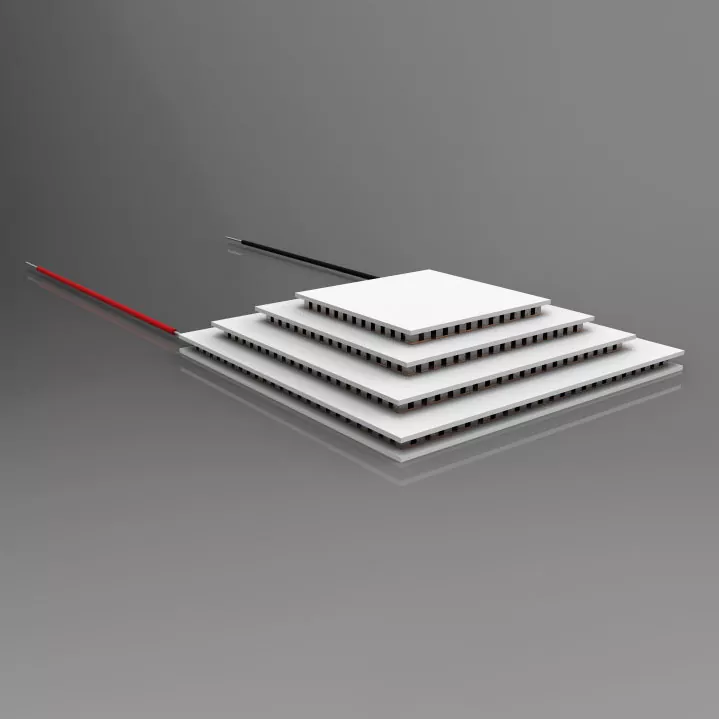

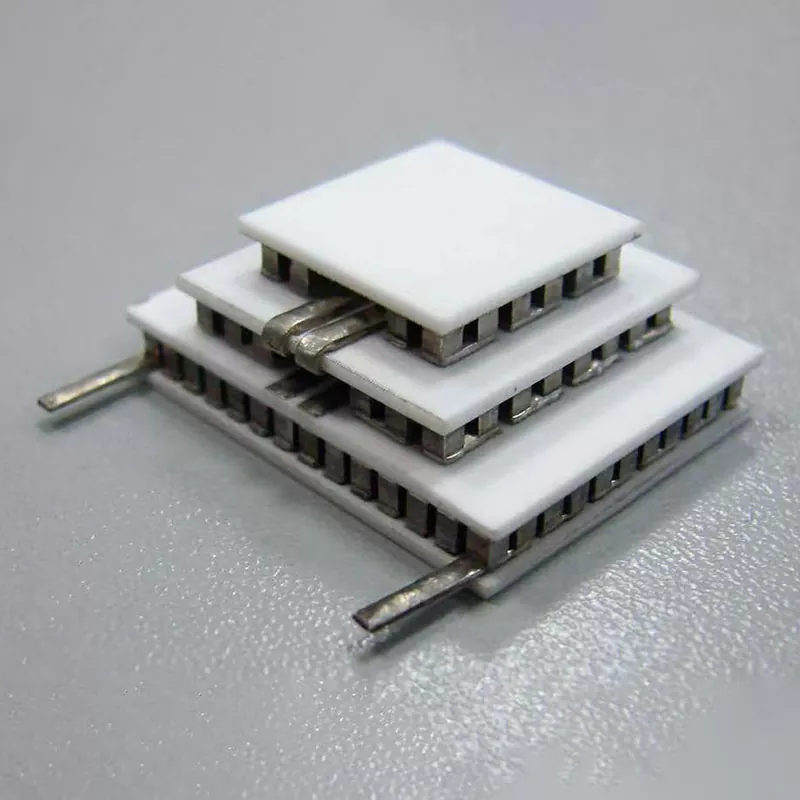

Um refrigerador termoelétrico, também conhecido como módulo Peltier, é uma bomba de calor de estado sólido que move o calor de um lado para o outro do dispositivo quando uma corrente elétrica é aplicada. O módulo consiste em um conjunto de pastilhas semicondutoras, normalmente telureto de bismuto, imprensadas entre dois substratos cerâmicos. Quando a corrente flui através das pelotas, os elétrons absorvem calor em uma junção e o liberam em outra. O lado que absorve o calor fica frio e o lado que libera calor fica quente. Não há peças móveis, nem refrigerantes, nem compressores. O módulo é compacto, silencioso e pode ser controlado com precisão. A tabela abaixo resume as características básicas de operação de um Refrigerador Termoelétrico.
| Parâmetro | Descrição | Valor típico |
| Princípio Operacional | Efeito Peltier (bombeamento de calor via corrente) | Estado sólido, sem peças móveis |
| Lado Frio | Absorve o calor da carga | Temperatura abaixo da ambiente |
| Lado quente | Libera calor para o ambiente | Temperatura acima da ambiente |
| Calor Bombeado (Qc) | Capacidade de refrigeração | Depende do tamanho do módulo e da corrente |
| Potência de entrada (pino) | Energia elétrica consumida | Depende da tensão e corrente |
| Calor rejeitado (Qh) | Controle de qualidade + pino | Sempre maior que Qc |
| POLICIAL | Qc/Pino | Normalmente 0,3 - 0,7 |
NoTecnologia Co. de Fuzhou X-Meritan, Ltd., nossa fábrica fabrica Resfriadores Termoelétricos para uma ampla gama de aplicações de resfriamento. Entendemos que o módulo é apenas uma parte do sistema. A rejeição de calor no lado quente é igualmente importante e trabalhamos com nossos clientes para garantir que todo o sistema térmico seja projetado para o sucesso.
A razão fundamental pela qual o lado quente é o fator limitante é a primeira lei da termodinâmica. Um refrigerador termoelétrico não destrói o calor; isso o move. O calor absorvido no lado frio (Qc) mais a energia elétrica consumida pelo módulo (Pin) devem ser rejeitados no lado quente (Qh). A relação é simples: Qh = Qc + Pin. Isto significa que o lado quente sempre tem mais calor para rejeitar do que o lado frio absorve. Num módulo típico operando com COP de 0,5, o calor rejeitado no lado quente é três vezes a capacidade de resfriamento. Se o lado quente não puder rejeitar esse calor, a temperatura do lado quente aumentará. E à medida que a temperatura do lado quente aumenta, a diferença de temperatura no módulo aumenta, o que reduz a capacidade de resfriamento e a eficiência do módulo. A tabela abaixo ilustra o equilíbrio térmico para um TEC típico.
| Parâmetro | Valor | Observação |
| Capacidade de resfriamento (Qc) | 50W | Calor absorvido no lado frio |
| Potência de entrada (pino) | 100W | Energia elétrica para módulo |
| Calor rejeitado (Qh) | 150 W | Controle de qualidade + pino |
| POLICIAL | 0.5 | Qc/Pino |
| Taxa de rejeição de calor | 3:1 | Qh/Qc |
Em nossa fábrica ajudamos nossos clientes a entender esse equilíbrio térmico. Fornecemos curvas de desempenho detalhadas que mostram como a capacidade de resfriamento muda com a temperatura do lado quente. Também fornecemos orientação sobre o dimensionamento do dissipador de calor e a seleção do ventilador para garantir que o lado quente possa rejeitar o calor necessário. Nosso objetivo é ajudar nossos clientes a projetar um sistema que atinja a temperatura desejada do lado frio de maneira confiável.
Quando a rejeição de calor no lado quente é insuficiente, ocorre uma cascata de efeitos negativos. O primeiro efeito é um aumento na temperatura do lado quente. Isto reduz a diferença de temperatura que o módulo pode manter, o que significa que a temperatura do lado frio aumenta. O segundo efeito é uma redução na capacidade de refrigeração. À medida que a temperatura do lado quente aumenta, a capacidade do módulo de bombear calor diminui. O terceiro efeito é um aumento no consumo de energia. O módulo deve trabalhar mais para manter a temperatura do lado frio, o que aumenta a potência de entrada. O quarto efeito é uma redução na confiabilidade. As altas temperaturas do lado quente aceleram a degradação do módulo e dos materiais de interface térmica. Em casos extremos, o módulo pode superaquecer e falhar. A tabela abaixo resume os efeitos da rejeição insuficiente de calor.
| Efeito | Causa | Conseqüência |
| Aumento da temperatura do lado quente | Capacidade insuficiente do dissipador de calor ou do ventilador | Desempenho de resfriamento reduzido |
| Queda na capacidade de resfriamento | Aumento do diferencial de temperatura | O lado frio não consegue atingir a temperatura alvo |
| Aumento do consumo de energia | Módulo trabalha mais para compensar | Maior custo operacional, mais calor para rejeitar |
| Degradação do Módulo | Estresse térmico em pellets e juntas de solda | Vida útil reduzida, falha prematura |
| Falha na interface térmica | Alta temperatura degrada pasta térmica | Maior resistência térmica, maior perda de desempenho |
Na X-Meritan, vimos muitos casos em que um sistema falhou não porque o TEC era inadequado, mas porque a rejeição de calor era insuficiente. Trabalhamos com nossos clientes para evitar esses problemas, fornecendo soluções térmicas completas, incluindo dissipadores de calor, ventiladores e materiais de interface térmica. Nossa equipe de engenharia pode ajudá-lo a calcular a capacidade necessária de rejeição de calor e selecionar os componentes certos.
Especificar o sistema de rejeição de calor correto requer uma abordagem sistemática. O primeiro passo é determinar o calor total a ser rejeitado (Qh). Esta é a soma da capacidade de refrigeração (Qc) e da potência de entrada (Pin). A segunda etapa é determinar a temperatura máxima permitida do lado quente. Normalmente, esta é a temperatura ambiente mais o aumento de temperatura no dissipador de calor. A terceira etapa é selecionar um dissipador de calor com resistência térmica que possa atingir o aumento de temperatura necessário com o fluxo de ar disponível. A quarta etapa é selecionar um ventilador que forneça fluxo de ar e pressão estática suficientes. O quinto passo é selecionar um material de interface térmica que minimize a resistência de contato entre o módulo e o dissipador de calor. A tabela abaixo resume o processo de especificação.
| Etapa | Ação | Parâmetro chave |
| 1 | Determine o calor total a ser rejeitado | Qh = Qc + Pino |
| 2 | Determinar a temperatura permitida do lado quente | Th = Tamb + ΔT |
| 3 | Selecione a resistência térmica do dissipador de calor | Rth = ΔT/Qh |
| 4 | Selecione o fluxo de ar do ventilador e a pressão estática | CFM, Pa |
| 5 | Selecione o material de interface térmica | Condutividade térmica (W/m·K) |
Em nossa fábrica fornecemos soluções térmicas completas para nossos Resfriadores Termoelétricos. Podemos fornecer dissipadores de calor com geometria de aletas otimizada, ventiladores com baixo ruído e alto fluxo de ar e materiais de interface térmica com alta condutividade. Nossa equipe de engenharia pode auxiliar no processo de especificação e fornecer cálculos térmicos detalhados para sua aplicação.
Avaliar um fornecedor de refrigeradores termoelétricos e componentes de gerenciamento térmico requer foco na qualidade do produto, conhecimento térmico, capacidade de testes e suporte técnico. O fornecedor deve ter capacidade de fabricar módulos com desempenho consistente. Eles devem ter experiência em projeto de sistemas térmicos. Eles devem ter equipamentos para testar módulos e sistemas sob carga. E eles devem fornecer suporte técnico para ajudá-lo a selecionar os componentes certos. A tabela abaixo resume esses critérios de avaliação.
| Critério de Avaliação | O que procurar | Por que é importante |
| Qualidade do Módulo | Desempenho consistente, testes de confiabilidade | Garante que o módulo atenda às especificações |
| Experiência Térmica | Capacidade de projeto de sistema, simulação térmica | Garante que todo o sistema funcione |
| Capacidade de teste | Testes de desempenho sob carga, testes de vida | Verifica desempenho e confiabilidade |
| Suporte Técnico | Engenharia de aplicação, cálculos térmicos | Ajuda a selecionar os componentes certos |
| Desempenho de entrega | Registro de entrega no prazo, capacidade de estoque | Mantém sua linha de produção funcionando |
Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica produz refrigeradores termoelétricos e soluções térmicas há mais de uma década. Temos ampla experiência em projetos e testes de sistemas térmicos. Temos certificação ISO 9001 e mantemos registros detalhados de todas as inspeções. Nossa equipe técnica está à disposição para auxiliar nos cálculos térmicos e seleção de componentes. Convidamos você a nos avaliar de acordo com esses critérios e a nos considerar como seu parceiro em soluções de refrigeração termoelétrica.

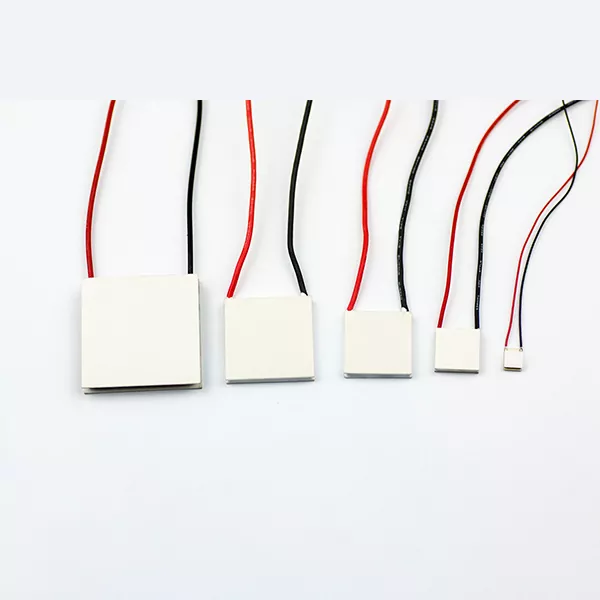

A tabela a seguir fornece os principais parâmetros do produto para nossos resfriadores termoelétricos. Esses módulos são projetados para aplicações de resfriamento que vão desde produtos de consumo até dispositivos médicos. Nossa fábrica também pode fornecer dissipadores de calor, ventiladores e materiais de interface térmica correspondentes.
| Parâmetro | Faixa de especificações | Notas |
| Capacidade de resfriamento (Qc) | 10 W - 200 W | Depende do tamanho do módulo e da corrente |
| Diferencial máximo de temperatura (ΔTmax) | 60°C - 75°C | Em Th = 27°C, sem carga |
| Tensão nominal | 5 V - 24 V | Tensões personalizadas disponíveis |
| Corrente nominal | 2A - 15A | Depende do tamanho do módulo |
| POLICIAL | 0,3 - 0,7 | Depende do ponto de operação |
| Tamanho do módulo | 20 x 20 mm a 62 x 62 mm | Tamanhos personalizados disponíveis |
| Tipo de dissipador de calor | Alumínio extrudado, raspado, colado | Selecionado para resistência térmica |
| Tipo de ventilador | Axial, soprador | Selecionado para fluxo de ar e ruído |
| Material de interface térmica | Graxa térmica, mudança de fase, almofada | Selecionado para condutividade e espessura |
| Quantidade mínima | 100 peças | Negociável para grandes encomendas |
| Tempo de espera | 2 - 4 semanas | Depende da quantidade e personalização |
Em nossa fábrica, fabricamos nossos Refrigeradores Termoelétricos para atender a essas especificações e muito mais. Podemos personalizar a capacidade de resfriamento, tensão, corrente e tamanho para atender às suas necessidades específicas. Também fornecemos soluções térmicas completas, incluindo dissipadores de calor, ventiladores e materiais de interface térmica. Nosso objetivo é fornecer aos nossos clientes soluções de refrigeração confiáveis e de alto desempenho.
Pergunta 1: Quanto calor deve ser rejeitado no lado quente de um TEC?
Resposta: O calor rejeitado no lado quente (Qh) é a soma da capacidade de refrigeração (Qc) e da potência de entrada (Pin). Para um módulo operando com COP de 0,5, o calor rejeitado é três vezes a capacidade de resfriamento. Isto significa que para cada watt de resfriamento, três watts de calor devem ser removidos. Se o lado quente não puder rejeitar esse calor, o desempenho do módulo será prejudicado. Nossa equipe de engenharia pode calcular o Qh exato para sua aplicação.
Pergunta 2: O que acontece se eu usar um dissipador de calor muito pequeno?
Resposta: Se o dissipador de calor for muito pequeno, sua resistência térmica será muito alta e a temperatura do lado quente aumentará. Isto reduz a capacidade de refrigeração e aumenta o consumo de energia. Em casos extremos, o módulo pode superaquecer e falhar. Sempre dimensione o dissipador de calor com base no calor total a ser rejeitado e no aumento de temperatura permitido. Nossa fábrica pode ajudá-lo a selecionar o dissipador de calor certo para sua aplicação.
Pergunta 3: Posso usar um ventilador para melhorar a rejeição de calor?
Resposta: Sim, um ventilador pode melhorar significativamente a rejeição de calor, aumentando o fluxo de ar sobre o dissipador de calor. A convecção forçada reduz a resistência térmica do dissipador de calor, o que diminui a temperatura do lado quente. O ventilador deve ser selecionado para fornecer fluxo de ar e pressão estática suficientes para o projeto do dissipador de calor. Oferecemos combinações combinadas de ventilador e dissipador de calor para nossos resfriadores termoelétricos.
Pergunta 4: Qual é o melhor material de interface térmica para um TEC?
Resposta: O melhor material de interface térmica depende da aplicação. A graxa térmica oferece a menor resistência térmica, mas pode bagunçar e secar com o tempo. Os materiais de mudança de fase oferecem bom desempenho e são mais fáceis de aplicar. As almofadas térmicas são convenientes, mas possuem maior resistência térmica. Para aplicações de alto desempenho, recomendamos pasta térmica ou material de mudança de fase. Nossa equipe técnica poderá aconselhar sobre o melhor material para sua aplicação.
Pergunta 5: Como posso saber se o meu sistema de rejeição de calor é adequado?
Resposta: Para determinar se o seu sistema de rejeição de calor é adequado, meça a temperatura do lado quente sob carga total e compare-a com a meta do projeto. Se a temperatura do lado quente for superior ao esperado, a rejeição de calor é insuficiente. Você também pode medir a capacidade de resfriamento e compará-la com a curva de desempenho. Se a capacidade for inferior ao esperado, a temperatura do lado quente provavelmente estará muito alta. Nossa equipe de engenharia pode ajudá-lo a diagnosticar e resolver problemas de rejeição de calor.
A rejeição eficaz do calor no lado quente é essencial para o desempenho e a confiabilidade dos resfriadores termoelétricos. O lado quente deve rejeitar a capacidade de refrigeração mais a potência de entrada, que normalmente é três vezes a capacidade de refrigeração. Se a rejeição de calor for insuficiente, a temperatura do lado quente aumenta, a capacidade de resfriamento cai, o consumo de energia aumenta e a vida útil do módulo é reduzida. Para compradores e engenheiros, compreender esse equilíbrio térmico é a chave para projetar um sistema de resfriamento termoelétrico bem-sucedido. Na Fuzhou X-Meritan Technology Co., Ltd., nossa fábrica tem a experiência e os produtos para ajudá-lo a obter uma rejeição de calor eficaz. Oferecemos refrigeradores termoelétricos, dissipadores de calor, ventiladores e materiais de interface térmica, juntamente com suporte de engenharia para garantir que seu sistema funcione conforme projetado.
Esteja você projetando um refrigerador de bebidas, um dispositivo médico, um módulo de laser ou um gabinete eletrônico, convidamos você a entrar em contato conosco para discutir suas necessidades. Podemos fornecer amostras, cálculos térmicos e soluções personalizadas. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para empresas em todo o mundo.
Entre em contato com Fuzhou X-Meritan Technology Co., Ltd. hojepara discutir seus requisitos de refrigerador termoelétrico e descobrir como nossas soluções térmicas podem melhorar seu desempenho de refrigeração.
