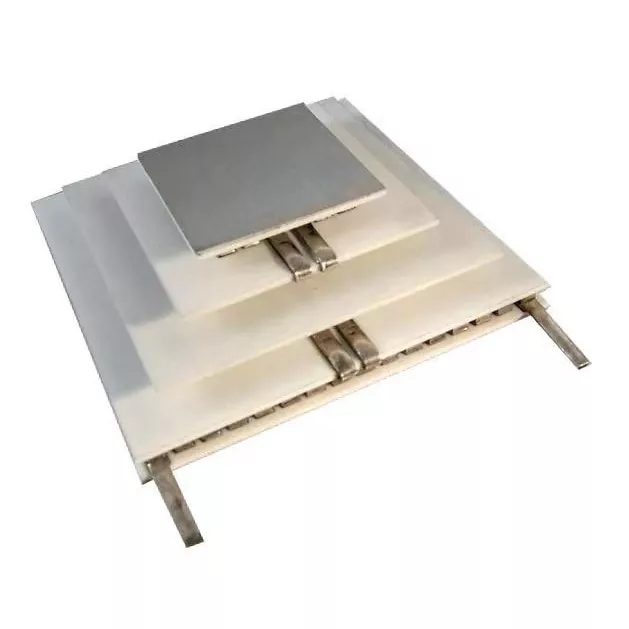

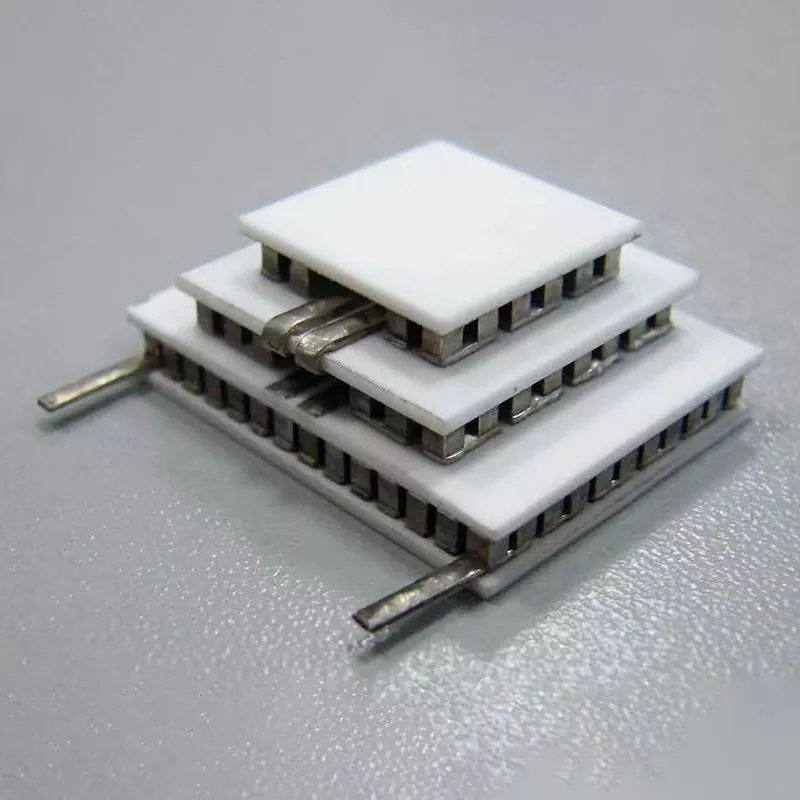

Os resfriadores termoelétricos de quatro estágios oferecidos pela fábrica X-Meritan da China são adequados para equipamentos que exigem resfriamento profundo. A estrutura de quatro estágios não é simplesmente um aumento no número de módulos, mas permite que cada estágio subsequente opere com base na temperatura reduzida criada pelo estágio anterior, movendo-se continuamente em direção a temperaturas mais baixas, passo a passo. Para tarefas de resfriamento profundo que são difíceis de alcançar com resfriadores termoelétricos convencionais de estágio único, a estrutura de múltiplos estágios pode se tornar uma opção importante no projeto de gerenciamento térmico de equipamentos.
Também fornecemos materiais termoelétricos, resfriadores termoelétricos e componentes relacionados, e podemos discutir a correspondência e personalização de produtos de acordo com requisitos específicos do projeto.
Resfriadores termoelétricos de quatro estágios são dispositivos de resfriamento termoelétrico de vários estágios baseados no princípio de resfriamento termoelétrico de semicondutores. Eles conseguem redução de temperatura passo a passo através de quatro estágios de resfriamento contínuo.
Ao contrário dos equipamentos de refrigeração tradicionais compostos por compressores, refrigerantes e peças mecânicas móveis, eles transferem ativamente o calor do lado frio para o lado quente através do efeito termoelétrico. A estrutura de quatro estágios permite que cada estágio lide com parte do processo de formação da diferença de temperatura, estendendo, em última análise, o efeito de resfriamento para o lado frio do quarto estágio.
Os resfriadores termoelétricos de quatro estágios consistem em quatro camadas de resfriamento termoelétrico em operação contínua. O estágio anterior reduz a temperatura base operacional para o próximo estágio, e o calor é gradualmente transferido através da estrutura de múltiplos estágios, permitindo que o lado frio do quarto estágio continue trabalhando em direção a temperaturas mais baixas.
Ao contrário das estruturas que dependem da dissipação natural de calor ou da condução térmica passiva, transfere ativamente o calor através do efeito Peltier.
Quando o sistema é ligado, o módulo termoelétrico começa a funcionar. O lado frio absorve calor enquanto o lado quente libera calor, permitindo participar ativamente na redução e estabilização da temperatura de acordo com os requisitos do equipamento.
Adota tecnologia de resfriamento termoelétrico de estado sólido sem peças móveis mecânicas e não depende de refrigerantes tradicionais.
Esta estrutura é adequada para sistemas sensíveis a vibrações mecânicas, com espaço interno limitado ou que requerem componentes mecânicos de refrigeração reduzidos. Sem mecanismos móveis como compressores, suas características operacionais são mais adequadas para ambientes de gerenciamento térmico de precisão.
O principal valor da estrutura de quatro estágios é a sua capacidade de aumentar gradualmente a diferença de temperatura, tornando-a adequada para aplicações que requerem níveis de temperatura mais baixos.
Não é usado apenas para resfriamento, mas também para sistemas que requerem ajuste e estabilização ativa de temperatura.
Quando o equipamento precisa manter uma temperatura específica do lado frio, o resfriador termoelétrico pode atuar como um componente de execução no sistema de gerenciamento térmico e trabalhar em conjunto com componentes de detecção e controle de temperatura.
A estrutura termoelétrica de vários estágios pode atingir o resfriamento de vários estágios em um espaço compacto sem a necessidade de grandes componentes mecânicos usados em sistemas tradicionais de refrigeração por compressão.
Para equipamentos com espaço interno limitado que requerem resfriamento profundo, as estruturas termoelétricas de vários estágios proporcionam um valor significativo para a integração do sistema.
O resfriamento termoelétrico é baseado no efeito Peltier. Quando a eletricidade é aplicada, a transferência de calor ocorre dentro dos materiais termoelétricos, criando um lado frio e um lado quente.
Para uma estrutura de quatro estágios, o processo de trabalho inclui:
1. Resfriamento de primeiro estágio: O primeiro estágio transfere calor e estabelece a diferença inicial de temperatura.
2. Resfriamento de segundo estágio: O segundo estágio utiliza a temperatura mais baixa criada pelo primeiro estágio como base operacional e continua reduzindo a temperatura.
3. Resfriamento de terceiro estágio: A temperatura continua se movendo em direção a um nível mais baixo enquanto o calor é continuamente transferido para o lado quente.
4. Resfriamento de quarto estágio: O estágio final continua o resfriamento profundo, tornando o lado frio do quarto estágio o ponto de temperatura mais baixa de toda a estrutura de vários estágios.
Nossos resfriadores termoelétricos de quatro estágios podem ser usados em aplicações profissionais, como equipamentos de diagnóstico, equipamentos de análise de sangue e sistemas de controle de temperatura laboratorial.
Em equipamentos relacionados a semicondutores, o controle de temperatura afeta diretamente determinados ambientes de processo e as condições operacionais de componentes eletrônicos. Nosso produto pode ser aplicado em sistemas de gerenciamento térmico industrial que requerem resfriamento profundo localizado.
Resfriadores termoelétricos de vários estágios podem ser usados em equipamentos de comunicação sensíveis à temperatura, dispositivos optoeletrônicos e equipamentos relacionados a laser.
Com tecnologia de resfriamento termoelétrico de estado sólido, é adequado para aplicações aeroespaciais.
A1: Eles são adequados principalmente para equipamentos profissionais que exigem resfriamento profundo ou estabilização precisa de temperatura, incluindo equipamentos médicos e de laboratório, equipamentos semicondutores, equipamentos de comunicação e optoeletrônicos, sistemas relacionados ao setor aeroespacial e equipamentos industriais especiais. Se eles são adequados para um projeto específico precisa ser confirmado com base na temperatura alvo, carga de calor e condições de dissipação de calor no lado quente.
A2: A principal diferença está nos estágios de resfriamento. Uma estrutura de quatro estágios consiste em quatro camadas de resfriamento termoelétrico operando continuamente. Cada estágio subsequente funciona com base na temperatura mais baixa criada pelo estágio anterior, tornando-o adequado para aplicações que exigem maiores diferenças de temperatura e resfriamento mais profundo.
A3: O produto adota tecnologia de resfriamento termoelétrico de estado sólido e não depende de refrigerantes usados em sistemas tradicionais de refrigeração por compressão mecânica.
A4: Depois que o refrigerador termoelétrico absorve o calor do lado frio, o calor precisa ser liberado pelo lado quente. Se a temperatura do lado quente continuar a aumentar, a capacidade de resfriamento e o estabelecimento da diferença de temperatura da estrutura de múltiplos estágios serão afetados. Portanto, os dissipadores de calor, os métodos de resfriamento e o espaço de instalação precisam ser considerados em conjunto durante a fase de concepção do projeto.
A5: Se um produto padrão pode ser aplicado diretamente depende dos requisitos do equipamento. Recomendamos fornecer informações como temperatura alvo, carga térmica, dimensões de instalação e condições de fonte de alimentação antes da compra, para que uma estrutura de produto adequada possa ser confirmada. Para projetos com desenhos ou amostras existentes, materiais relacionados também podem ser fornecidos diretamente para correspondência de produtos.
A6: Sim. Apoiamos o desenvolvimento de produtos com base em desenhos ou amostras do cliente. Durante a fase inicial de comunicação, discutiremos os requisitos do produto, confirmaremos a solução e prosseguiremos com a produção subsequente.
A7: Sim. A linha de produtos da X-Meritan também inclui produtos NTC e controladores de temperatura. Para projetos que exigem detecção de temperatura, controle de temperatura e soluções de resfriamento termoelétrico, a seleção do produto pode ser discutida de acordo com os requisitos específicos do sistema.
