A X-Meritan fabrica controlador de temperatura TCB-SS com tamanho ultracompacto e projetado para aplicações Micro TECs onde o espaço da placa, a estabilidade da temperatura e a saída TEC controlada precisam ser considerados juntos. O TCB-SS integra detecção de temperatura e acionamento TEC em uma pequena placa de controle, permitindo que um Micro TEC seja regulado por meio de um circuito de controle de temperatura baseado em feedback.
O controlador foi projetado em torno de um formato de placa compacto, em vez de uma arquitetura de controle de temperatura de uso geral. Ele usa um sensor NTC de 10K como entrada de detecção de temperatura padrão e suporta uma tensão TEC padrão de 4,5V com uma corrente TEC máxima de 3A, tornando a placa adequada para sistemas de gerenciamento térmico em miniatura.
|
Tensão de alimentação da placa (CC) |
5V ±10% |
|
Eficiência de produção |
>94% |
|
Tensão TEC |
4,5 V (padrão) |
|
Corrente TÉCNICA |
3A (máximo) |
|
Sensor de controle de temperatura |
10K NTC (valor B padrão: 3950) |
|
Precisão do controle de temperatura |
0,01° |
|
Definir precisão de temperatura |
0,01° |
|
Faixa de medição de controle de temperatura |
-60°C a +170°C |
|
Faixa de temperatura de controle |
-20°C a +100°C |
|
Configuração padrão de fábrica |
25°C |
10K NTC detecta mudanças de temperatura e envia o sinal ao controlador.
O controlador compara a temperatura medida com o valor alvo e regula a saída Micro TEC através do controle PID.
A saída contínua ajusta o inversor TEC durante a operação, em vez de depender apenas de uma simples comutação liga/desliga.

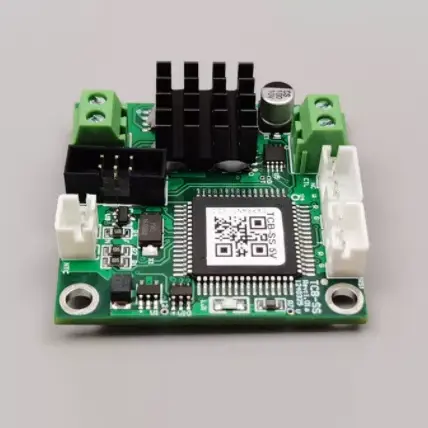

Medindo 4 cm × 4 cm × 1,28 cm, o controlador de temperatura TCB-SS com tamanho ultracompacto e projetado para Micro TECs foi projetado para sistemas Micro TEC com espaço de instalação limitado.
O controlador fornece precisão de controle de temperatura de 0,01 °C e precisão de temperatura definida de 0,01 °C para regulação térmica precisa.
Com eficiência de saída acima de 94%, o controlador fornece condução TEC eficiente em sistemas compactos de controle de temperatura.
A tensão TEC padrão é 4,5 V, com uma corrente TEC máxima de 3 A, para aplicações Micro TEC compatíveis.
O sensor padrão é um NTC de 10K com valor B de 3950, fornecendo feedback de temperatura para o circuito de controle.
A faixa de medição do controle de temperatura é de -60°C a +170°C, enquanto a faixa de temperatura de controle especificada é de -20°C a +100°C.
As funções integradas incluem sobrecorrente, sobretensão, limitação de temperatura e detecção de circuito aberto/curto-circuito do TEC para monitorar o controlador e o TEC conectado durante a operação.
|
Item |
Configuração padrão |
|
Tipo TEC |
MicroTEC |
|
Tensão TÉCNICA |
4,5 V Padrão |
|
Corrente TEC |
3A Máximo |
|
Sensor de temperatura |
10K NTC |
|
Valor NTC B |
3950 Padrão |
|
Fornecimento de placa |
5V ±10% CC |
|
Faixa de controle |
-20°C a +100°C |
Antes da integração, os requisitos elétricos do TEC, as características do NTC, a temperatura alvo e a alimentação da placa devem ser verificados em relação às especificações do controlador.
O controlador de temperatura TCB-SS com tamanho ultracompacto e projetado para Micro TECs fornece controle de temperatura compacto para módulos ópticos onde condições térmicas estáveis são necessárias.
Ele pode acionar um Micro TEC compatível para regular a temperatura de diodos laser em sistemas ópticos compactos.
O controlador compacto é adequado para instrumentos de laboratório que exigem regulação de temperatura baseada em Micro TEC em espaço de instalação limitado.
O TCB-SS suporta controle de temperatura em dispositivos de diagnóstico compactos onde o tamanho da placa e a regulação térmica são fatores importantes de projeto.
O controlador pode ser integrado a sistemas Micro TEC para regulação de temperatura de detectores infravermelhos sensíveis à temperatura e sensores CCD.
A1: O controlador de temperatura TCB-SS com tamanho ultracompacto e projetado para Micro TECs foi projetado para aplicações Micro TEC. O TEC conectado deve ser verificado em relação à tensão TEC padrão de 4,5 V especificada e à corrente máxima de 3 A.
A2: A configuração padrão do sensor de temperatura é um NTC de 10K com um valor B de 3950. Outros requisitos do sensor devem ser confirmados durante a especificação do projeto.
A3: A faixa de medição do controle de temperatura é de -60°C a +170°C, enquanto a faixa de temperatura de controle especificada é de -20°C a +100°C. A faixa de medição indica a capacidade de detecção de temperatura, enquanto a faixa de controle define a faixa de regulação de temperatura especificada.
A4: A tensão de alimentação da placa é 5V ±10% DC. O sistema deve fornecer uma fonte de alimentação adequada que permaneça dentro desta faixa de entrada especificada.
A5: A corrente TEC máxima especificada é 3A, com uma tensão TEC padrão de 4,5V. O TEC real conectado deve ser selecionado de acordo com seus requisitos elétricos e os limites do controlador.
A6: A precisão do controle de temperatura especificada é de 0,01°C e a precisão da temperatura definida também é especificada como 0,01°C.
A7: O controlador inclui proteção contra sobrecorrente, proteção contra sobretensão, limitação de temperatura e detecção de circuito aberto e curto-circuito TEC.
