Conjuntos de refrigeradores termoelétricos personalizados: guia de engenharia para controle preciso de temperatura

O que são conjuntos de resfriadores termoelétricos e como funcionam

Um conjunto de resfriador termoelétrico é mais do que uma coleção de pellets semicondutores. É um subsistema completo de gerenciamento térmico que integra materiais termoelétricos, interconexões elétricas, substratos cerâmicos, interfaces térmicas e, muitas vezes, controle eletrônico em um pacote projetado para mover calor com precisão. Compreender como esses conjuntos funcionam — e como seus componentes interagem — é essencial para engenheiros que especificam soluções térmicas em equipamentos com espaço limitado, sensíveis à vibração ou de precisão crítica.

O efeito Peltier na forma de montagem

Quando a corrente contínua flui através de um circuito formado por dois materiais semicondutores diferentes, uma junção absorve calor enquanto a outra o libera. Este fenômeno reversível, conhecido como efeito Peltier, constitui o princípio de funcionamento de todo conjunto de resfriamento termoelétrico. A inversão da direção da corrente troca os lados quente e frio, permitindo que um único conjunto forneça resfriamento ou aquecimento de acordo com a necessidade de controle.

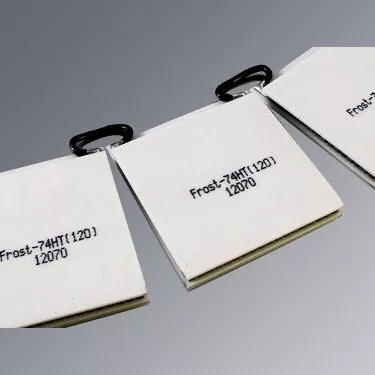

Em uma montagem prática, dezenas a centenas de pastilhas semicondutoras do tipo P e do tipo N são dispostas eletricamente em série e termicamente em paralelo. Os pellets são colocados entre substratos cerâmicos que conduzem calor enquanto fornecem isolamento elétrico. Traços de metal e juntas de solda conectam os pellets em um circuito contínuo. A montagem completa pode ter apenas alguns milímetros quadrados ou vários centímetros quadrados, dependendo da capacidade de refrigeração necessária.

Do material ao módulo e à montagem

A distinção entre um material, um módulo e uma montagem é importante. Os materiais termoelétricos são compostos semicondutores brutos – lingotes extrudados, fatias ou pellets – que exibem o efeito Peltier. Um módulo, muitas vezes chamado de TEC, consiste nesses pellets montados entre placas cerâmicas com conexões elétricas. Uma montagem adiciona elementos específicos da aplicação: hardware de montagem, materiais de interface térmica, dissipadores de calor, ventiladores, sensores de temperatura, componentes eletrônicos de controle e vedação ou encapsulamento para proteção contra umidade e contaminação.

Essa progressão em camadas significa que o desempenho no nível da montagem depende não apenas das propriedades intrínsecas do material termoelétrico, mas também de cada decisão de interface, junta e embalagem tomada durante a integração. Um material superior combinado com uma interface térmica ruim terá desempenho inferior a um material modesto com uma montagem otimizada. É por isso que os fornecedores que controlam tanto o desenvolvimento de materiais como a produção de montagem podem avaliar o desempenho no contexto da aplicação final e não isoladamente.

Sistemas de materiais essenciais por trás de montagens modernas

O telureto de bismuto (Bi₂Te₃) e suas ligas relacionadas continuam sendo o sistema de material dominante para resfriamento termoelétrico próximo à temperatura ambiente. Dentro desta família, as composições Bi₂Te₃-Sb₂Te₃ são amplamente utilizadas para elementos do tipo P, enquanto as composições Bi₂Te₃-Bi₂Se₃ desempenham funções do tipo N. A composição específica, o nível de dopagem e a rota de processamento determinam a condutividade elétrica, o coeficiente de Seebeck e a condutividade térmica que, em última análise, governam o desempenho da montagem.

Materiais Extrudados e Deformação de Alta Pressão

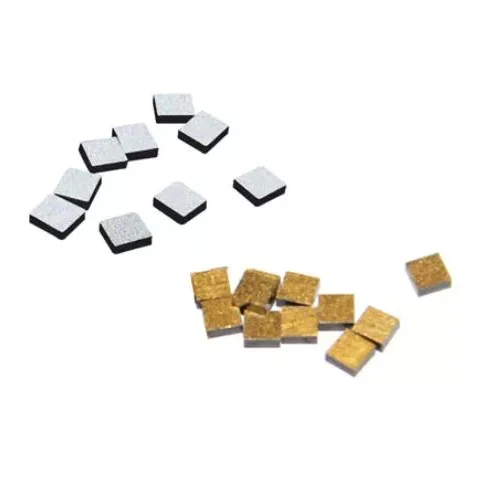

A extrusão de deformação plástica de alta pressão produz materiais termoelétricos densos e texturizados com ligação intergranular aprimorada. Esta estrutura suporta operações subsequentes de corte e desbaste, permitindo que os elementos sejam processados ​​com espessuras de até 0,2 mm, dependendo do projeto do componente e das condições de fabricação. O processo de extrusão produz lingotes com diâmetros de 25 mm, 30 mm ou 35 mm e comprimentos de 120 mm ou 240 mm, proporcionando flexibilidade para diferentes requisitos de corte e usinagem.

A condutividade elétrica para esses materiais extrudados normalmente varia de 870 a 1430 Ω⁻¹·cm⁻¹, uma janela que acomoda uma variedade de designs de módulos e componentes eletrônicos de acionamento. A qualidade final do material, a geometria do elemento e as condições de processamento são determinadas de acordo com o projeto específico do resfriador termoelétrico e sua aplicação pretendida, em vez de serem fixadas apenas pelas especificações do catálogo.

Capacidade de elemento fino

A capacidade de produzir elementos termoelétricos finos tem implicações diretas no projeto de montagem. Elementos mais finos reduzem a resistência térmica em todo o módulo, melhorando a velocidade de resposta e permitindo formatos mais compactos. No entanto, os elementos finos também impõem requisitos mais rigorosos quanto ao manuseio mecânico, soldagem e estabilidade da interface. Uma estrutura de material que resista a lascas e rachaduras durante o processamento é, portanto, essencial para obter montagens confiáveis ​​de elementos finos.

Propriedades mecânicas e térmicas que importam

Os materiais termoelétricos devem sobreviver não apenas às cargas elétricas e térmicas, mas também às tensões mecânicas de montagem, montagem e ciclos térmicos. A resistência à compressão, a resistência ao cisalhamento, o módulo de elasticidade e o comportamento da expansão térmica influenciam se um módulo mantém sua integridade ao longo de milhares de horas de operação.

Propriedades de resistência e elasticidade

Os materiais do tipo P e do tipo N apresentam características mecânicas diferentes. Em sistemas Bi₂Te₃-Sb₂Te₃ extrudados, o material do tipo P normalmente apresenta resistência à compressão de aproximadamente 54,0 MPa e resistência ao cisalhamento de 16,0 MPa, enquanto o material do tipo N atinge 66,0 MPa à compressão e 21,0 MPa ao cisalhamento. Os valores do módulo de Young - 47,0 GPa para o tipo P e 42,0 GPa para o tipo N - indicam a rigidez que governa a distribuição de tensões durante a montagem e expansão térmica.

O índice de Poisson para ambos os tipos é de aproximadamente 0,30, o que significa que a compressão axial produz expansão lateral em uma proporção previsível. Esta informação é crítica ao calcular a pressão de montagem que um conjunto pode suportar sem fraturar o substrato cerâmico ou quebrar os pellets semicondutores.

Coeficiente de Expansão Térmica

A incompatibilidade de expansão térmica entre o material termoelétrico, as juntas de solda e os substratos cerâmicos é o principal fator de degradação a longo prazo. O coeficiente de expansão térmica (CTE) varia com a temperatura e a direção relativa ao eixo de extrusão. A -25 ° C, o material do tipo N se expande a 10,2 × 10⁻⁶/K ao longo da direção de extrusão e 12,5 × 10⁻⁶/K através dela, enquanto o material do tipo P mostra 10,6 × 10⁻⁶/K e 10,8 × 10⁻⁶/K respectivamente. A +150°C, esses valores aumentam para 15,5 × 10⁻⁶/K e 18,3 × 10⁻⁶/K para o tipo N, e 15,8 × 10⁻⁶/K e 19,9 × 10⁻⁶/K para o tipo P.

Esses valores informam a seleção de ligas de solda, o projeto de interfaces compatíveis e a faixa de ciclagem térmica aceitável para um determinado conjunto. A correspondência do CTE em todos os materiais da pilha reduz a tensão de cisalhamento nas juntas e prolonga a vida operacional.

Domínios de aplicação em todos os setores

O formato compacto e a operação em estado sólido dos conjuntos modernos impulsionaram a adoção em um conjunto notavelmente diversificado de indústrias. Cada aplicação impõe restrições únicas em termos de tamanho, consumo de energia, faixa de temperatura e proteção ambiental, mas todas se beneficiam da ausência de peças móveis e da capacidade de alternar eletronicamente entre aquecimento e resfriamento.

Comunicações de fibra óptica

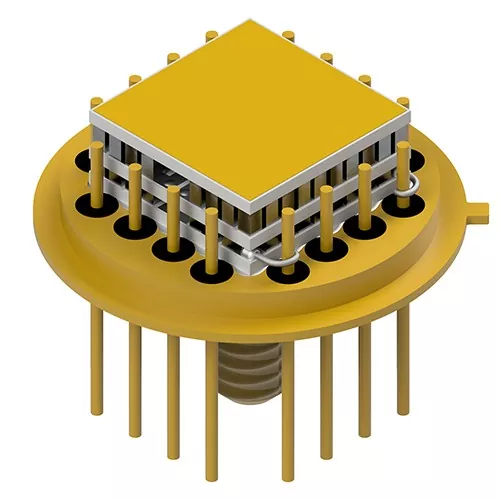

Módulos ópticos e componentes de laser são sensíveis à variação de temperatura porque o comprimento de onda da emissão muda com a temperatura da junção. Mesmo uma fração de grau de desvio pode empurrar um laser para fora de seu canal especificado. Os conjuntos termoelétricos fornecem estabilização de temperatura localizada que mantém a precisão do comprimento de onda em todas as flutuações ambientais, suportando multiplexação por divisão de comprimento de onda densa e transmissão óptica de alta velocidade.

Equipamentos Médicos e Industriais

Instrumentos de diagnóstico médico, equipamentos analíticos e sistemas de controle de processos industriais geralmente exigem condições de temperatura controladas em estruturas compactas de equipamentos. Os termocicladores de reação em cadeia da polimerase (PCR), por exemplo, dependem de ciclos de temperatura rápidos e precisos para amplificar o DNA. A tecnologia termoelétrica de estado sólido permite taxas de aquecimento e resfriamento que a refrigeração mecânica não consegue igualar, ao mesmo tempo que mantém a uniformidade em placas de múltiplos poços.

Eletrônica Automotiva Inteligente

Os sistemas eletrônicos automotivos operam em espaços compactos e sob condições ambientais variáveis. Sensores LiDAR, módulos de câmera e sistemas de radar contêm componentes cujo desempenho varia com a temperatura. Conjuntos termoelétricos podem ser desenvolvidos para componentes selecionados onde o gerenciamento térmico localizado é necessário, estabilizando diodos laser e sensores de imagem contra oscilações extremas de temperatura sob o capô, sem introduzir vibração que perturbaria o alinhamento óptico.

Eletrônicos de consumo

Os produtos eletrônicos compactos geralmente possuem espaço limitado para estruturas de resfriamento convencionais. A tecnologia termoelétrica fornece gerenciamento localizado de temperatura sem peças mecânicas móveis, tornando-a adequada para dispositivos de resfriamento portáteis, componentes de computação de alto desempenho e sistemas de regulação térmica vestíveis. A baixa tensão operacional dos conjuntos termoelétricos permite a alimentação direta de baterias ou sistemas elétricos de veículos.

Equipamento de pesquisa e laboratório

Os equipamentos de pesquisa frequentemente possuem requisitos de temperatura específicos da aplicação que as soluções de resfriamento padrão não conseguem atender. As configurações termoelétricas podem ser adaptadas às condições operacionais exigidas e à estrutura do equipamento, seja a necessidade de resfriamento subambiente para conjuntos de detectores, controle estável de temperatura para experimentos ópticos ou ciclos térmicos rápidos para pesquisa de materiais.

Considerações de projeto para montagens personalizadas

Quando os módulos padrão não atendem aos requisitos de uma arquitetura específica de gerenciamento térmico, montagens personalizadas tornam-se necessárias. O processo de design começa com uma revisão completa dos requisitos da aplicação e prossegue através da seleção de materiais, design de componentes, configuração de montagem e avaliação de amostras antes da produção em volume. A especificação de uma montagem personalizada requer respostas claras a um conjunto definido de questões técnicas.

Informações necessárias para seleção do TEC

Um desenho ou referência física também é valioso quando a montagem deve corresponder a uma estrutura de equipamento existente. Para novos projetos, os requisitos técnicos são revisados ​​antes da finalização da configuração da montagem, garantindo que a seleção de materiais, a geometria dos componentes e a estratégia de gerenciamento térmico estejam alinhadas com as condições operacionais pretendidas.

Fluxo do Processo de Desenvolvimento

O desenvolvimento personalizado normalmente segue uma sequência estruturada que vai desde a revisão da aplicação até a seleção de materiais, design de componentes, configuração de montagem, avaliação e produção. Esta progressão permite que os riscos técnicos sejam identificados e abordados antes de se comprometer com a produção em grande escala. Para componentes existentes, um desenho ou referência física pode ser utilizado como base para reprodução ou modificação. Para novos projetos, o processo de revisão estabelece os requisitos que orientarão todas as decisões subsequentes.

Ao considerarConjuntos de resfriadores termoelétricospara uma aplicação personalizada, os engenheiros também devem avaliar se a operação em subambiente é necessária. Temperaturas abaixo de 0°C são alcançáveis ​​quando a configuração do módulo, a carga térmica, as condições do lado quente e o sistema de controle são adequados para a faixa exigida. O gerenciamento da condensação torna-se crítico nessas aplicações, exigindo isolamento, vedação ou drenagem.

Qualidade, Produção e Conformidade

A qualidade da montagem depende da consistência do material, bem como do controle do processo durante a soldagem, refluxo, distribuição, conexão elétrica, vedação e inspeção. Um defeito em qualquer um desses estágios pode comprometer o desempenho térmico, a confiabilidade elétrica ou a estabilidade a longo prazo. As instalações de produção de conjuntos termoelétricos incluem, portanto, equipamentos especializados para cada etapa da sequência de fabricação.

Capacidades de produção

• Processos automatizados de soldagem e refluxo para qualidade consistente da junta
• Dosagem de precisão para interface térmica e materiais de vedação
• Operações de corte e desbaste para configurações de elementos finos
• Sistemas de vedação e cura para proteção contra umidade
• Impressão e operações de montagem relacionadas para interconexões elétricas
• Instalações de inspeção e teste para verificar o desempenho antes do envio

Normas e Documentação

Os sistemas de gestão da qualidade que seguem a ISO 9001:2015 fornecem uma estrutura para uma produção consistente e melhoria contínua. Informações de conformidade com RoHS e REACH estão disponíveis para produtos e configurações aplicáveis, com documentação específica confirmada de acordo com o material ou montagem fornecida. Esses padrões são importantes principalmente para aplicações médicas, automotivas e eletrônicas de consumo, onde os requisitos regulatórios são rigorosos e a rastreabilidade é essencial.

X-Meritanooferece suporte ao desenvolvimento de materiais termoelétricos, personalização de componentes e projeto de montagem em aplicações ópticas, médicas, industriais, automotivas, eletrônicas e de pesquisa. A abordagem integrada permite avaliar o desempenho do material em relação à aplicação final, apoiando tanto o fornecimento padrão quanto soluções customizadas com base em desenhos, protótipos ou especificações de aplicação.
