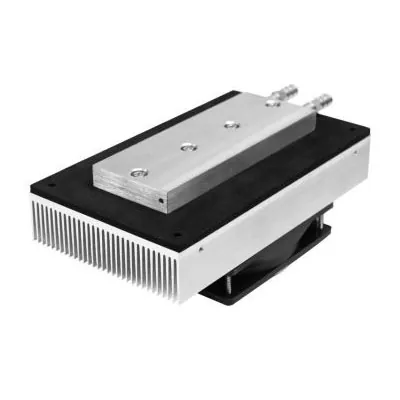

A X-Meritan desenvolve e fabrica componentes de refrigeração termoelétrica. Esses componentes podem ser configurados com base na vazão de líquido, carga de calor, temperatura alvo, espaço de instalação disponível e requisitos de dissipação de calor do lado do ar. Produzimos conjuntos de resfriadores termoelétricos líquido-ar, uma solução integrada de gerenciamento térmico que utiliza módulos termoelétricos para transferir calor do circuito líquido para o ar circundante. Este sistema integra uma placa de resfriamento de líquido, resfriador termoelétrico, radiador e ventilador em um único componente, fornecendo controle ativo de temperatura para equipamentos resfriados a líquido sem a necessidade de compressor ou refrigerante.
●Transferência de calor líquido-ar: Transfere o calor do circuito líquido para o ar ambiente através de um módulo de resfriamento termoelétrico e um dissipador de calor resfriado a ar.
Controle Ativo de Temperatura: Fornece resfriamento e aquecimento ativos para aplicações que exigem temperaturas de líquido controladas.
Design Integrado: Combina o módulo TEC, placa de resfriamento de líquido, dissipador de calor, ventilador e componentes relacionados em um conjunto térmico compacto.
Sem refrigerante: Utiliza resfriamento termoelétrico de estado sólido sem compressor ou circuito refrigerante.
Compacto e de baixa vibração: Nenhum compressor mecânico dentro do TEC, tornando a montagem adequada para equipamentos sensíveis e sistemas com espaço limitado.
Configuração personalizável: Capacidade de resfriamento, dimensões, interfaces de líquidos, características elétricas e componentes do lado do ar podem ser personalizados de acordo com os requisitos da aplicação.
Um conjunto de resfriador termoelétrico líquido-ar usa o efeito Peltier para mover o calor do lado do líquido para o lado do ar.
O caminho térmico básico é:
●líquido → Placa Fria → Módulo TEC → Dissipador de Calor → Ventilador → Ar Ambiente
Quando a alimentação CC é aplicada ao módulo TEC, o calor é absorvido da placa líquida fria e transferido para o dissipador de calor do lado quente. O ventilador então força o ar através do dissipador de calor para remover o calor para o ambiente circundante.
O desempenho de resfriamento depende do módulo TEC, da vazão do líquido, da interface térmica, da dissipação de calor no lado quente, da temperatura ambiente e das condições elétricas de operação.
Usado para estabilização de temperatura de sistemas laser, componentes ópticos e outros equipamentos optoeletrônicos refrigerados a líquido.
Os conjuntos de resfriadores termoelétricos líquido-ar são adequados para instrumentos analíticos, sistemas de controle de temperatura de laboratório e equipamentos de teste que exigem temperaturas líquidas estáveis.
Pode ser integrado em equipamentos médicos e de diagnóstico onde é necessário um controle compacto da temperatura do líquido.
Adequado para resfriamento de circuitos de líquidos em equipamentos eletrônicos, sistemas de controle, sensores e outros dispositivos industriais sensíveis ao calor.
Pode ser usado para gerenciamento térmico localizado de componentes relacionados à bateria e outros sistemas que requerem refrigeração líquida.
Adequado para aplicações que exigem temperaturas de líquido controladas sem refrigeração baseada em compressor.
A X-Meritan pode desenvolver conjuntos de resfriadores termoelétricos líquido-ar de acordo com os requisitos térmicos e mecânicos específicos da aplicação.
A personalização pode incluir:
● Tamanho e configuração do módulo TEC
● Capacidade de resfriamento
● Dimensões da placa fria líquida
● Configuração de entrada e saída de líquido
● Requisitos de tubulação ou conexão
● Taxa de fluxo de líquido
● Dimensões do dissipador de calor
● Tamanho do ventilador e fluxo de ar
● Tensão e corrente operacional
● Sensores de temperatura
● Estrutura de montagem
● Conexões elétricas
● Dimensões gerais da montagem
Os clientes podem fornecer requisitos térmicos, desenhos de engenharia, amostras existentes ou especificações de equipamentos para avaliação.
Soluções TEC integradas: Módulos TEC, placas de resfriamento de líquidos, dissipadores de calor e ventiladores podem ser projetados como um conjunto térmico.
Experiência em materiais termoelétricos: O desenvolvimento interno de materiais termoelétricos oferece suporte a configurações TEC específicas da aplicação.
Design térmico personalizado: Capacidade de resfriamento, fluxo de líquido, dimensões e parâmetros elétricos podem ser combinados com o sistema real.
Protótipo à Produção: Suporte desde o projeto térmico e desenvolvimento de protótipo até testes e produção em volume.
Engenharia Focada na Aplicação: O projeto considera o caminho térmico completo em vez de selecionar o módulo TEC separadamente.
É um conjunto de resfriamento integrado que utiliza um módulo termoelétrico para transferir calor de um circuito líquido para o ar circundante. Consiste em uma placa fria líquida, um módulo resfriador termoelétrico (TEC), um radiador resfriado a ar e um ventilador.
Um conjunto TEC refrigerado a líquido resfria o líquido através de uma placa fria e dissipa o calor para o ar circundante através de um radiador. Esta configuração é muito útil quando uma fonte de calor está conectada ao circuito líquido, ou quando o resfriamento líquido proporciona melhor contato térmico com o equipamento alvo.
Sim. Ao inverter a polaridade do módulo TEC, a direção da transferência de calor pode ser invertida, permitindo que o mesmo conjunto forneça aquecimento ou resfriamento ativo quando o projeto do sistema suporta controle de temperatura bidirecional.
As informações mais úteis incluem carga térmica, tipo de líquido, vazão de líquido, temperatura de entrada, temperatura alvo, temperatura ambiente, espaço de instalação disponível, fonte de alimentação e requisitos de conexão. Desenhos ou amostras de engenharia também podem nos ajudar a avaliar a estrutura mecânica.
Sim. As conexões de entrada/saída de líquido, as dimensões da placa fria, a configuração do radiador, a seleção do ventilador, a estrutura de montagem e as dimensões gerais da montagem podem ser personalizadas para se adequar à aplicação.
