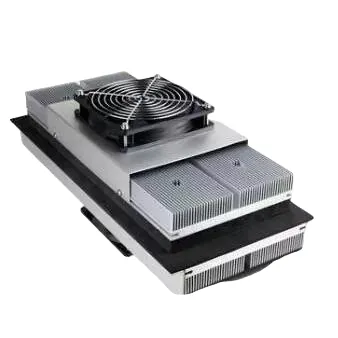

Conjuntos de resfriadores termoelétricos direto ao ar

A X-Meritan fabrica conjuntos de resfriadores termoelétricos diretos ao ar especializados para resolver gargalos térmicos em gabinetes industriais compactos e equipamentos sensíveis. Integrando módulos Peltier de alto desempenho, placas frias personalizadas, dissipadores de calor e ventiladores em um único subconjunto de estado sólido, esta solução fornece resfriamento local direto sem colas orgânicas ou circuitos de fluido. Ele protege diodos laser, ferramentas de diagnóstico médico e eletrônicos de telecomunicações contra vibrações mecânicas, superaquecimento e degradação de desempenho.

Como funciona?

Os conjuntos de resfriadores termoelétricos direto ao ar usam o efeito Peltier para afastar o calor de uma superfície de montagem alvo e dissipá-lo no ambiente circundante.

Caminho Térmico:

Fonte de calor alvo → Placa do lado frio/dissipador de calor → Módulo TEC → Radiador do lado quente → Ventilador de exaustão → Ar ambiente

Quando a energia CC é aplicada, o calor absorvido na placa fria se move através dos elementos semicondutores até o radiador do lado quente. O ventilador do lado quente libera continuamente o calor residual para o ar ambiente, enquanto um ventilador do lado frio opcional circula o ar resfriado dentro do gabinete. O desempenho geral depende da carga de calor (Qmax), do diferencial de temperatura alvo (ΔTmax), da corrente de entrada (Imax) e da eficiência de dissipação de calor ambiente.

Principais recursos

Transferência Térmica Direta Superfície-Ar: Absorve o calor diretamente das superfícies de montagem do lado frio e o libera no ar ambiente por meio de dissipadores de calor de convecção forçada.

Confiabilidade de estado sólido: Elimina compressores, circuitos de refrigerante e peças mecânicas móveis (exceto ventiladores) para operação silenciosa e sem vibrações.

Resposta térmica rápida: permite comutação instantânea de aquecimento/resfriamento e regulação precisa da temperatura ajustando a corrente CC de entrada.

Montagem em ambiente inerte: A soldagem a vácuo e a embalagem em atmosfera inerte evitam a oxidação interna, a liberação de gases e a degradação térmica.

Pegada compacta e robusta: Integra-se facilmente em caixas com espaço limitado, gabinetes de telecomunicações externos e unidades de diagnóstico portáteis.

Projetado sob encomenda: A geometria da placa fria, as configurações dos ventiladores, as tensões operacionais e as capacidades térmicas correspondem a designs de gabinetes específicos.

Aplicativos de destino primário

Gabinetes eletrônicos de precisão Protege componentes eletrônicos de controle sensíveis, fontes de alimentação e módulos de automação contra sobrecarga térmica em invólucros selados.

Equipamento de diagnóstico médico Os conjuntos de resfriadores termoelétricos direto ao ar fornecem controle térmico estável e sem vibração para analisadores clínicos, componentes de imagens médicas e reagentes sensíveis à temperatura.

Sistemas ópticos e laser Mantém temperaturas fixas para diodos laser de alta potência e sensores ópticos para eliminar desvios de comprimento de onda e distorção de sinal.

Hardware de Telecomunicações Garante resfriamento contínuo para gabinetes de telecomunicações externos remotos e estações base onde a manutenção do compressor é impraticável.

Opções de personalização

1. Capacidade de resfriamento (Qmax): configurações TEC de estágio único ou multiestágio projetadas para atender às cargas de calor desejadas.

2. Interfaces de placa fria: padrões de furos de montagem personalizados, especificações de planicidade de superfície e dimensões de bloco frio de fixação direta.

3. Dissipação do lado do ar: Perfis de extrusão de dissipador de calor personalizados, integração de tubo de calor e seleção de ventilador com alto CFM/à prova d'água.

4. Parâmetros elétricos: Tensões operacionais personalizadas (12 V, 24 V, 48 V CC), limites máximos de corrente (Imax) e termistores/sensores NTC integrados.

5. Proteção Ambiental: Ventiladores opcionais com classificação IP, revestimentos isolantes e tratamentos de superfície anticorrosivos para ambientes externos agressivos.

Por que escolher o X-Meritan?

Controle interno de fabricação: Supervisão total desde o teste de semicondutores até a montagem final, soldagem a vácuo e vedação hermética.

Padrões de qualidade rigorosos: 100% dos conjuntos passam por rigorosos testes de resistência AC (Rac), condutividade térmica e coeficiente Seebeck.

Sinergia de materiais avançados: Alimentado por materiais termoelétricos extrudados de alta resistência internos para eficiência térmica superior e longa vida operacional.

Protótipo para produção em volume: suporte técnico completo desde a simulação térmica inicial e layout CAD até a fabricação em volume.

Perguntas frequentes

O que são conjuntos de resfriadores termoelétricos direto ao ar?

É uma unidade de gerenciamento térmico de estado sólido que usa módulos Peltier para extrair calor diretamente de uma superfície sólida ou placa fria e liberá-lo para o ar circundante usando um dissipador de calor resfriado a ar e um ventilador.

Quando devo escolher o resfriamento direto ao ar em vez do resfriamento líquido-ar?

Os conjuntos direto ao ar são ideais quando a fonte de calor pode ser montada diretamente em uma placa fria ou quando a instalação de circuitos de líquido, bombas e tubulações é impraticável devido a restrições de espaço, peso ou manutenção.

Esta montagem pode fornecer resfriamento e aquecimento?

Sim. Ao inverter a polaridade da corrente CC aplicada, o módulo termoelétrico inverte a direção do fluxo de calor, permitindo a alternância contínua entre aquecimento e resfriamento ativos.

Quais parâmetros são necessários para avaliar um projeto de montagem personalizado?

Para determinar a configuração ideal, forneça a carga térmica alvo (Qc), o diferencial de temperatura necessário (ΔT), a temperatura ambiente máxima, o espaço de instalação disponível/restrições CAD e a tensão CC preferida.
