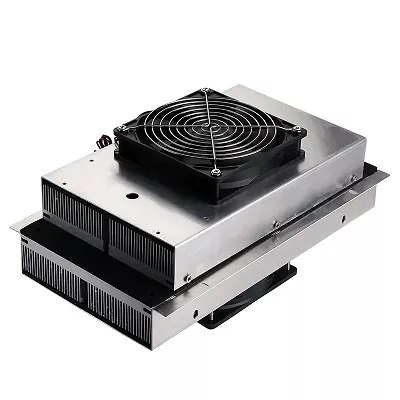

Conjuntos de resfriadores termoelétricos líquido para líquido

Os conjuntos de resfriadores termoelétricos líquido para líquido utilizam o efeito Peltier do TEC (resfriador termoelétrico), trocando calor com as extremidades fria e quente do TEC por meio de dois circuitos de líquido independentes, alcançando resfriamento ou aquecimento ativo do meio líquido.

Se você precisar de tais componentes, não hesite em entrar em contato com a X-Meritan; forneceremos a você design de solução personalizada e serviços de suporte técnico.

Componentes principais

1. Chip de resfriamento termoelétrico (Módulo TEC): O elemento central de conversão termoelétrica. Quando a corrente contínua é aplicada, o calor é absorvido de um lado e liberado do outro.

2. Bloco de líquido do lado frio: O líquido circulante alvo flui através desta área, transferindo calor para o lado frio do TEC, resfriando assim o líquido.

3. Bloco de líquido do lado quente: A água de resfriamento ou refrigerante flui através desta área, levando embora o calor gerado pelo lado quente do TEC, dissipando assim o calor do sistema.

4. Meio de condução térmica e estrutura de vedação: Garante uma condução de calor eficiente e evita vazamento de líquido.

Fluxo de trabalho: Líquido alvo → Flui através do bloco de líquido do lado frio → O calor é absorvido pelo TEC → Transferido para o bloco de líquido do lado quente → A água de resfriamento leva embora o calor.

Por que usar uma estrutura líquido-líquido?

1. Alta eficiência de transferência de calor e densidade de potência

A condutividade térmica dos líquidos é muito superior à do ar: a condutividade térmica da água é mais de 20 vezes superior à do ar e a sua capacidade térmica específica é 4 vezes superior à do ar.

Alto coeficiente de convecção de transferência de calor: Quando o líquido flui através do resfriador de líquido, ele atinge uma eficiência de transferência de calor muito alta, garantindo baixa resistência térmica nos lados quente e frio do TEC, alcançando transferência de calor de alta potência em um pequeno volume.

2. Controle de temperatura em micronível

Transferência uniforme de calor de fluido: O meio líquido pode aderir intimamente aos microcanais dentro do resfriador de líquido, eliminando pontos quentes localizados.

Estabilidade de temperatura: Com um circuito de acionamento PID e um sensor de temperatura de alta precisão, o sistema líquido-líquido pode estabilizar a temperatura de saída do líquido circulante dentro de ±0,01~0,1°C.

3. Ambiente de sala limpa ultrassilencioso e isolado

Isolamento ambiental: O sistema Líquido-Líquido pode conduzir calor através de tubulações de água para o sistema principal de circulação resfriado a água em uma sala adjacente ou ao ar livre para exaustão, alcançando zero perturbações no fluxo de ar e zero poluição secundária por poeira. Livre de vibrações e baixo ruído: Os componentes em si não possuem partes mecânicas móveis, como ventiladores, eliminando a possibilidade de microvibrações mecânicas.

4. Superando as limitações de alta temperatura

O sistema Líquido para Líquido pode reduzir à força a temperatura da face quente do TEC conectando-se a uma rede externa de água de resfriamento de fábrica com temperatura mais baixa, mantendo assim uma grande diferença de temperatura operacional.

Líquido para Líquido vs. TEC Tradicional Resfriado a Ar

Parâmetros do produto

Cenários de aplicação

Os conjuntos de resfriadores termoelétricos líquido para líquido são usados ​​em campos de pesquisa industrial, médica e científica onde são necessárias estabilidade de alta temperatura e eficiência de troca de calor:

● Médico e Bioanalítico: Controle preciso da temperatura de líquidos em analisadores de sangue, instrumentos de amplificação genética por PCR e equipamentos de diálise.

● Equipamentos Semicondutores e Laser: Controle de temperatura de circuitos locais de refrigeração líquida em lasers semicondutores de alta potência e máquinas de litografia.

● Instrumentos Analíticos Industriais: Sistemas de resfriamento de reagentes e amostras em cromatógrafos e espectrômetros de massa.

● Nova Energia e Laboratórios: Testes de gerenciamento térmico de baterias e circulação de líquidos com temperatura controlada em processos de reação química de precisão.

Serviços de suporte técnico X-Meritan

1. Design e avaliação da solução

O X-Meritan calculará com precisão a absorção de calor, a diferença de temperatura operacional e as restrições de tensão e corrente com base no ambiente de aplicação do cliente.

Em seguida, fornecemos sugestões gerais de projeto de sistemas de gerenciamento térmico, incluindo resfriamento de ar, resfriamento de líquido e condução de tubo de calor.

2. Desenvolvimento secundário personalizado

Oferecemos suporte a parâmetros estruturais e elétricos personalizados com base em desenhos CAD ou amostras físicas fornecidos pelo cliente. Oferecemos serviços opcionais, como diferentes materiais de substrato cerâmico, estruturas irregulares, condutores especiais e vedação à prova de umidade.

3. Prototipagem Gratuita e Verificação de Teste

Após a confirmação da solução, antes da produção em massa, enviaremos amostras de alta precisão e orientaremos os clientes na otimização da resistência térmica de contato com superfícies frias/quentes, controlando a pressão da instalação e ajustando os sinais de acionamento PWM.

4. Qualidade de produção em massa e garantia de entrega

Utilizando máquinas de coleta e colocação totalmente automatizadas, máquinas de cura, máquinas de solda por refluxo, fornos de imersão em estanho e máquinas de selagem de nossa fábrica, garantimos a consistência do lote.

Se os produtos não atenderem aos padrões devido a problemas de qualidade de produção, a X-Meritan promete fornecer compensação total e serviços de substituição.

Perguntas frequentes

P: A vazão do líquido afeta o desempenho de resfriamento do TEC?

R: Sim. A vazão do líquido afeta a capacidade de troca de calor tanto no lado frio quanto no quente.

Se a vazão for muito baixa, o calor pode não ser removido a tempo; se a vazão for muito alta, a pressão da bomba e o consumo de energia do sistema devem ser considerados simultaneamente.

Portanto, a vazão, a temperatura de entrada, a temperatura de saída e a carga térmica devem ser avaliadas como um todo ao selecionar um modelo.

P: A operação prolongada causará incrustações ou bloqueio dentro dos blocos do resfriador de líquido?

R: Usar água da torneira não tratada pode causar incrustações ou bioincrustação dentro dos microcanais. Recomenda-se a utilização de água desionizada ou de um fluido circulante com uma quantidade adequada de inibidor de corrosão e bolor.

Se ocorrer uma diminuição na eficiência da troca de calor, o circuito de água pode ser lavado regularmente e mantido com uma solução de limpeza levemente ácida.

P: Qual refrigerante os conjuntos de resfriadores termoelétricos líquido-líquido usam?

R: Recomenda-se água desionizada ou uma solução aquosa de etilenoglicol. Notas importantes:

1. Evite misturar metais diferentes: Misturar metais diferentes em um circuito de refrigeração líquida pode causar corrosão eletroquímica.

2. Evite vazamentos de líquidos: A maioria dos refrigerantes são condutores; sempre desconecte a fonte de alimentação ao adicionar ou drenar líquido refrigerante.

3. Isolamento da extremidade fria: Os trocadores de calor da extremidade fria requerem isolamento para reduzir o risco de condensação.
