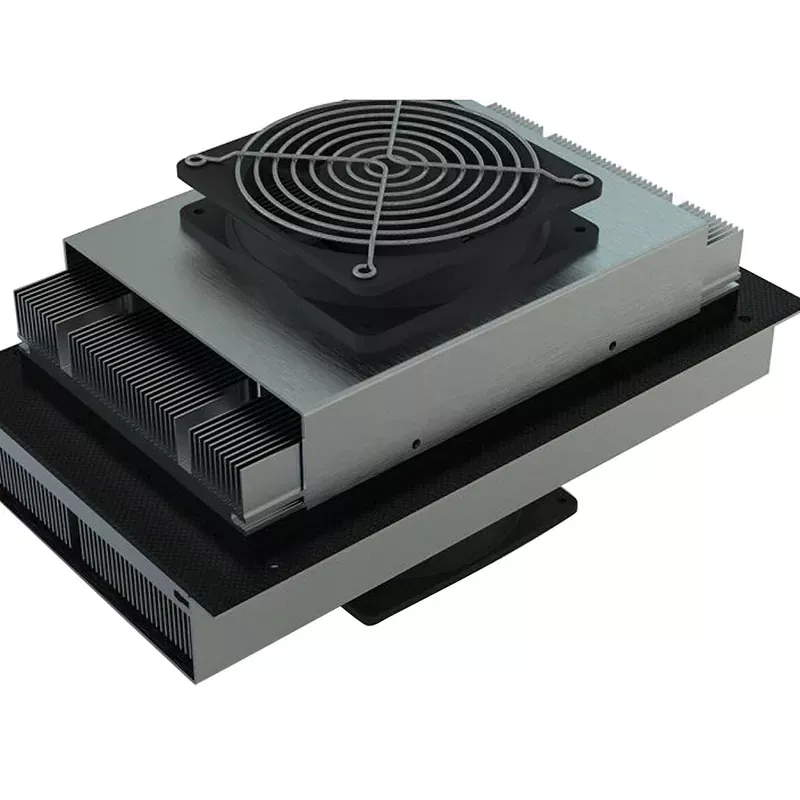

Conjuntos de resfriadores termoelétricos ar-ar

Os conjuntos de resfriadores termoelétricos ar-ar X-meritan oferecem uma solução de gerenciamento térmico de estado sólido compacta e altamente integrada. Ao eliminar compressores convencionais, linhas de refrigerante e circuitos complexos de circulação de líquidos, esses conjuntos utilizam trocadores de calor diretos do lado do ar e módulos termoelétricos semicondutores de alta confiabilidade para facilitar a troca de calor eficaz, simplificando significativamente a arquitetura do equipamento e evitando riscos de vazamento.

Aproveitando os recursos de integração vertical da X-meritan – abrangendo materiais termoelétricos brutos e desenvolvimento de componentes principais até o design térmico em nível de sistema – cada montagem passa por verificação 100% do módulo, testes de resistência AC e rigorosos testes de estresse de ciclo de temperatura para garantir estabilidade a longo prazo e alta confiabilidade.

Recursos do produto

Resfriamento de estado sólido sem compressor

Os conjuntos de resfriadores termoelétricos ar-ar usam módulos termoelétricos semicondutores para criar uma diferença de temperatura por meio da entrada de energia CC. O sistema de refrigeração não requer compressor ou circuito refrigerante convencional.

Estrutura de montagem compacta

Os componentes de refrigeração são integrados em um conjunto compacto, em vez de dependerem de uma unidade de refrigeração separada. Essa estrutura ajuda a reduzir o espaço de instalação necessário dentro ou ao redor de equipamentos eletrônicos, instrumentos e sistemas fechados.

Baixo distúrbio mecânico

Sem compressor ou outro grande mecanismo mecânico de refrigeração, o conjunto gera vibração mecânica mínima durante a operação.

Resfriamento e aquecimento em um único conjunto

O módulo termoelétrico pode alternar entre resfriamento e aquecimento invertendo a direção da corrente CC. Um conjunto de gerenciamento térmico pode, portanto, suportar a regulação de temperatura em diferentes condições operacionais sem adicionar um elemento de aquecimento separado para controle básico de temperatura bidirecional.

Regulação precisa de temperatura

O efeito termoelétrico responde diretamente às alterações na entrada elétrica, permitindo que a saída térmica seja ajustada através do sistema de controle. Configurações com feedback de temperatura podem ser usadas onde o equipamento requer condições de temperatura controladas e repetíveis.

Nenhum circuito de resfriamento líquido

Os conjuntos de resfriadores termoelétricos ar-ar transferem calor por meio de trocadores de calor do lado do ar e não requerem um circuito de circulação de líquido. Isso elimina a necessidade de tubulação de refrigeração, bombas, reservatórios e conexões de circuito de líquido associadas da arquitetura de refrigeração.

Ampla capacidade de temperatura operacional

Os conjuntos podem ser configurados para equipamentos que operam em uma ampla faixa de temperatura de -40°C a +85°C. A seleção de componentes e a configuração de montagem podem ser adaptadas às condições ambientais e operacionais esperadas do equipamento.

Configurável para diferentes designs de equipamentos

O X-Meritan pode configurar o conjunto de acordo com a capacidade de resfriamento necessária, tensão, corrente, dimensões, fluxo de ar, precisão de controle de temperatura e requisitos de montagem. Isto permite que a unidade de gerenciamento térmico corresponda às restrições mecânicas e elétricas do equipamento alvo.

Parâmetros do produto

TEC Ar-Ar vs. Resfriamento à Base de Líquido

Para aplicações que não necessitam de um circuito de refrigeração líquida, uma configuração TEC no lado ar pode simplificar a integração do sistema.

A arquitetura apropriada depende da capacidade de resfriamento, fluxo de calor, condições ambientais, espaço disponível, fluxo de ar e projeto do equipamento.

Aplicações típicas de equipamentos

Gabinetes Eletrônicos e Equipamentos de Telecomunicações

Os conjuntos de resfriadores termoelétricos ar-ar podem remover o calor acumulado dentro de gabinetes externos, equipamentos de comunicação e gabinetes eletrônicos. A circulação de ar no lado frio distribui o resfriamento por todo o gabinete, enquanto o lado quente rejeita o calor coletado para o ambiente circundante.

Instrumentos de Laboratório e Pesquisa

Para equipamentos de laboratório que exigem temperaturas estáveis ​​e baixa perturbação mecânica, o resfriamento termoelétrico de estado sólido evita a vibração do compressor e a circulação do refrigerante. A montagem pode ser configurada de acordo com os requisitos térmicos de instrumentos analíticos e de pesquisa.

Equipamento Médico e de Diagnóstico

Componentes sensíveis à temperatura em instrumentos médicos e de diagnóstico podem exigir condições térmicas controladas. As configurações TEC ar-ar podem fornecer resfriamento ou aquecimento localizado sem introduzir um circuito de líquido no equipamento.

Semicondutores e equipamentos ópticos

Equipamentos de processamento, teste, laser e ópticos de semicondutores podem conter componentes cujo desempenho muda com a temperatura. O gerenciamento térmico do lado do ar baseado em TEC pode ser usado onde a remoção controlada de calor e a estabilidade da temperatura são necessárias.

Equipamentos Industriais Especializados

Sistemas de controle industrial, equipamentos de inspeção e outras máquinas que operam sob condições ambientais variáveis ​​podem usar o conjunto para gerenciar o acúmulo de calor interno, mantendo ao mesmo tempo uma temperatura operacional definida.

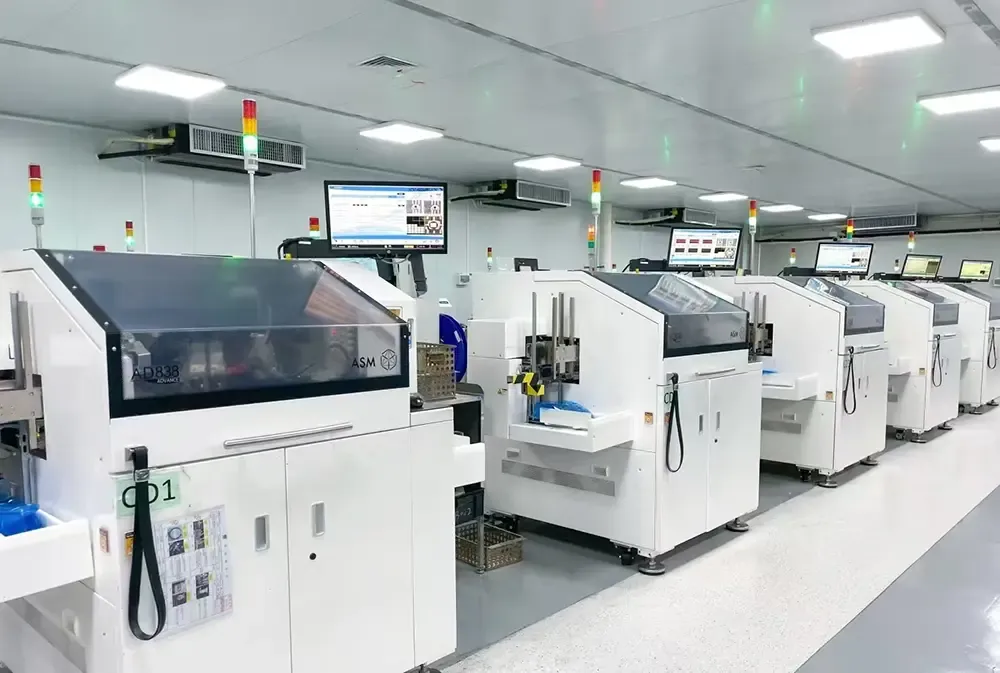

Processo de fabricação e teste

Verificação do módulo 100%

Cada módulo de conjuntos de resfriadores termoelétricos ar-ar é testado quanto à resistividade elétrica, condutividade térmica e coeficiente Seebeck antes da montagem. O teste identifica desvios elétricos ou térmicos antes do módulo entrar no sistema de resfriamento finalizado.

Validação de Materiais

Os materiais semicondutores termoelétricos são avaliados quanto às propriedades elétricas e térmicas consistentes. Medições de figura de mérito são usadas como parte da verificação de desempenho de materiais e módulos.

Integridade da Junção de Solda

O teste de resistência CA é realizado para verificar as conexões elétricas internas do módulo termoelétrico. O teste destina-se a identificar resistência anormal associada a defeitos na junção de solda.

Controle de integridade do módulo

Módulos termoelétricos defeituosos ou inativos são examinados antes da integração. Um módulo com falha pode criar um caminho térmico ineficaz e reduzir a diferença de temperatura disponível em todo o conjunto.

Teste de montagem final

Os conjuntos concluídos passam por testes de desempenho e estresse, incluindo ciclos de temperatura em faixas operacionais especificadas. Os testes avaliam a integridade mecânica e térmica da montagem concluída sob repetidas mudanças de temperatura.

Por que escolher o X-Meritan

A X-Meritan trabalha com materiais termoelétricos, desenvolvimento de componentes principais, projeto de gerenciamento térmico e seleção em nível de sistema. Essa capacidade vertical permite que o conjunto de resfriamento seja avaliado desde o nível do material e do módulo TEC até a arquitetura térmica do lado do ar.

A empresa atende aplicações em comunicações de fibra óptica, equipamentos industriais e médicos, eletrônicos automotivos, eletrônicos de consumo e instituições de pesquisa. Seu escopo técnico abrange o desenvolvimento de materiais termoelétricos, personalização de componentes, design de soluções de dissipação de calor e suporte à seleção.

Perguntas frequentes

O que é um conjunto de resfriador termoelétrico ar-ar?

É um conjunto de gerenciamento térmico de estado sólido que utiliza um módulo termoelétrico para transferir calor de uma corrente de ar para outra. Trocadores de calor e ventiladores fornecem a circulação de ar necessária nos lados frio e quente.

Os conjuntos de resfriadores termoelétricos ar-ar podem fornecer resfriamento e aquecimento?

Sim. Inverter a direção da corrente CC através do módulo termoelétrico inverte a direção da transferência de calor, permitindo que o conjunto forneça resfriamento ou aquecimento.

Como seleciono a capacidade de refrigeração necessária?

Comece com a carga de calor contínua e de pico do equipamento e, em seguida, considere a temperatura ambiente, a temperatura alvo, o fluxo de ar e a capacidade disponível de rejeição de calor do lado quente. Estas condições devem ser avaliadas em conjunto ao selecionar a montagem.

As dimensões podem ser personalizadas?

Sim. Dimensões, configuração do fluxo de ar, estrutura de montagem, requisitos elétricos e outras características de montagem podem ser desenvolvidas de acordo com o projeto do equipamento.

Quais informações são necessárias para uma cotação de montagem TEC?

Forneça a capacidade de resfriamento necessária, temperatura ambiente, temperatura alvo, espaço de instalação disponível, fonte de alimentação CC, condições de fluxo de ar, ambiente operacional e requisitos de controle de temperatura. Esses parâmetros permitem que a configuração da montagem seja avaliada em relação à aplicação real.

Um conjunto TEC ar-ar é adequado para altas cargas térmicas?

A adequação depende da carga térmica real, da temperatura ambiente, da diferença de temperatura necessária, do fluxo de ar e da rejeição de calor disponível. As aplicações que excedem a capacidade prática de uma configuração TEC do lado ar devem ser avaliadas em relação a arquiteturas alternativas de gerenciamento térmico.
