Montagens com Microrrefrigeradores Termoelétricos

A X-Meritan fabrica conjuntos de precisão com resfriadores microtermelétricos para eliminar gargalos térmicos, riscos de liberação de gases e complexidades de montagem associadas à montagem de componentes de resfriamento discretos. Ao integrar elementos micro-Peltier, bases de cabeçalho personalizadas (Kovar, CuW, HTCC/LTCC) e termistores de feedback em condições de sala limpa, esta solução forma um subconjunto pronto para ser anexado à matriz. O resfriamento pontual ativo diretamente abaixo do chip óptico minimiza o ruído escuro nos conjuntos de sensores e bloqueia os comprimentos de onda de emissão para diodos laser de alta potência.

Formatos de pacotes e engenharia de substrato

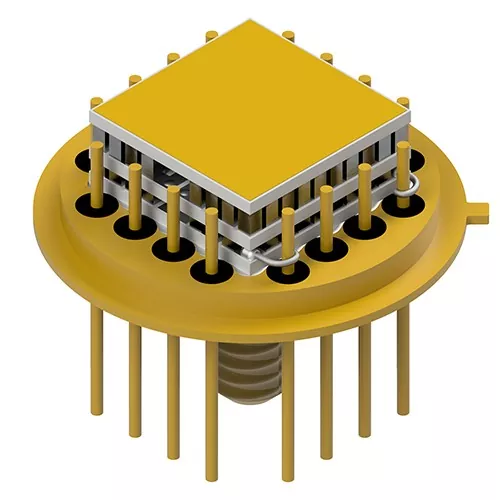

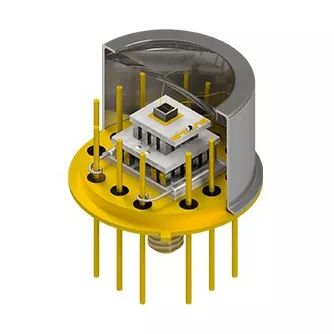

Cabeçalhos de contorno de transistor (TO-Can)

Amplamente utilizado em transceptores de telecomunicações, VCSELs e sensores espectroscópicos em miniatura. As bases do cabeçote apresentam Kovar banhado a níquel/ouro ou aço com geometria de pino personalizada (extremidades cilíndricas, achatadas ou cabeça de prego) para agilizar a ligação interna dos fios.

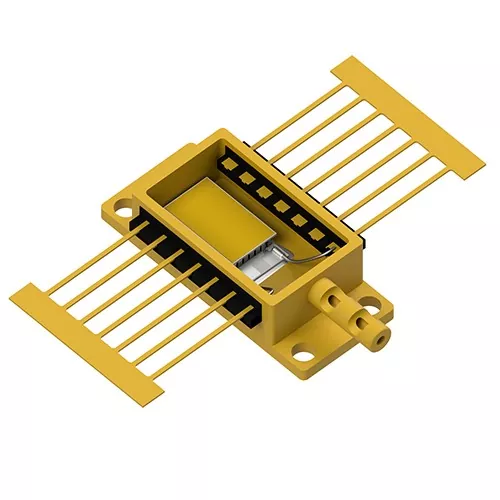

Carcaças optoeletrônicas de alta integridade

Projetado para cargas térmicas de vários watts e conjuntos densos de fotodetectores onde a rigidez estrutural e a coplanaridade precisa são fundamentais.

Desempenho central

Microligação eutética: Os submódulos são soldados usando pré-formas eutéticas AuSn diretamente nos cabeçalhos da embalagem, eliminando epóxis condutores e evitando a liberação de gases orgânicos em selos herméticos.

Supressão de ruído escuro: O resfriamento local ativo reduz as temperaturas de junção do conjunto de fotodetectores, reduzindo a corrente escura térmica e melhorando as relações sinal-ruído (S/N) gerais.

Configurações flexíveis da estrutura de chumbo: Os pinos do cabeçalho podem ser modificados com superfícies achatadas ou pontas pontiagudas para reduzir a indutância do circuito e simplificar os processos automatizados de ligação de fios.

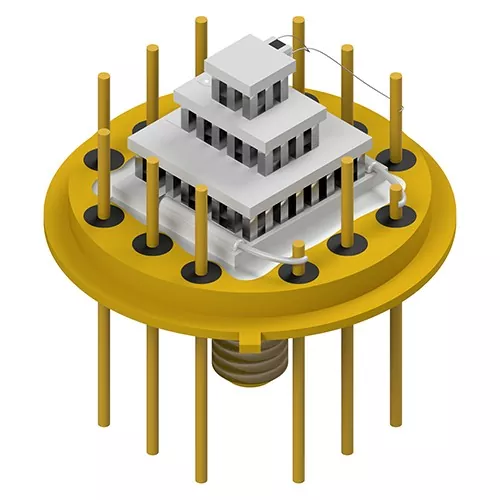

Capacidades de estágio multiestágio: Acomoda configurações micro-TEC de estágio único a 4 estágios para aplicações que exigem diferenciais de resfriamento profundos (ΔT>70∘C).

Embalagem co-desenvolvida (JDP): suporte completo de engenharia de aplicação, desde modelagem CAD térmica e seleção de materiais até prototipagem rápida de amostras e fabricação em grande volume.

Domínios de aplicativos primários

Comunicações ópticas e fotônica

Fornece estabilização de comprimento de onda para transceptores TOSA/ROSA, lasers EML e redes DWDM, bloqueando a temperatura da junção do laser sob temperaturas variáveis ​​da caixa.

Espectroscopia infravermelha e XRF

Conjuntos com Resfriadores Micro Termoelétricos fornecem plataformas de substrato frio para sensores de fluorescência de raios X (XRF) e infravermelho não dispersivo (NDIR), evitando desvio de sinal durante a análise ambiental.

Lasers industriais de alta potência

Gerencia o fluxo de calor dentro dos pacotes Butterfly (BTF) e High Heat Load (HHL), mantendo a qualidade do feixe e prolongando a vida útil do diodo.

Sensoriamento Aeroespacial e de Defesa

Resfriamento para matrizes de plano focal (FPA), detectores de visão noturna e sensores de orientação óptica sujeitos a fortes vibrações mecânicas e choque térmico.

Verificação de Qualidade

Embalagem interna para salas limpas: Todas as colocações de micro-TEC, ligação de fios e operações de vedação ocorrem em ambientes controlados para evitar oxidação e retenção de umidade.

Triagem de 100% dos parâmetros: todos os conjuntos com microrrefrigeradores termoelétricos passam por testes de resistência CA (Rac), resistência de isolamento, resposta térmica e tolerâncias dimensionais antes do envio.

Integridade rastreável da cadeia de suprimentos: A parceria direta com fabricantes de cabeçotes validados garante adesão folheada a ouro, estanqueidade ao vácuo e conformidade rigorosa com os padrões ISO9001.

Perguntas frequentes

Qual é a vantagem de comprar um TEC-on-header pré-montado em vez de montar TECs discretos internamente?

Os conjuntos pré-integrados eliminam a microssoldagem manual complexa, garantem a integridade da ligação eutética verificada na fábrica (minimização Rth) e evitam a contaminação por liberação de gases dentro de embalagens seladas.

O X-Meritan pode montar micro-TECs em cabeçalhos personalizados fornecidos pelo cliente?

Sim. Através do nosso programa Joint Development Packaging (JDP), os clientes podem selecionar entre nossos headers Kovar/CuW padrão ou enviar caixas proprietárias para integração TEC de fábrica e ligação de fios.

Como a ligação eutética ouro-estanho (AuSn) melhora a confiabilidade da embalagem?

Ao contrário dos adesivos orgânicos ou das soldas macias padrão, a ligação eutética AuSn fornece maior condutividade térmica, zero liberação de gases orgânicos e forte resistência da junta que suporta operações de fixação de matriz em alta temperatura a jusante.

Quais dados são necessários para avaliar um projeto de embalagem micro-TEC personalizada?

Forneça o estilo do pacote alvo (por exemplo, TO-8, BTF), carga térmica (Qc), diferença de temperatura alvo (ΔT), requisitos de configuração de pinos e limites preferenciais de tensão/corrente de acionamento.
