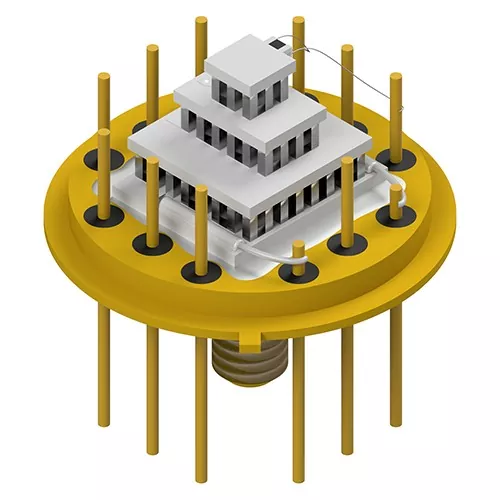

Como fabricante, o X-meritan Peltier Assembly usa tecnologia termoelétrica semicondutora para transferir calor entre o lado frio e o lado quente do módulo.
O conjunto Peltier integra componentes de resfriamento termoelétrico e peças de dissipação de calor em uma única unidade. Essa estrutura reduz a necessidade de componentes de resfriamento separados e simplifica a instalação em espaços limitados de equipamentos.
A montagem opera através de tecnologia de resfriamento termoelétrico semicondutor sem componentes de refrigeração baseados em compressor. A estrutura de estado sólido elimina o movimento mecânico de refrigeração e reduz a vibração e o ruído operacional.
O módulo termoelétrico transfere calor diretamente entre o lado frio e o lado quente. Este projeto permite o controle localizado de temperatura para componentes eletrônicos que exigem condições térmicas estáveis.
O lado frio usa blocos de transferência de calor de alumínio ou cobre para coletar o calor da área alvo. O lado quente integra um dissipador de calor de alumínio e um ventilador para liberar o calor transferido e manter o equilíbrio térmico do conjunto.
A estrutura de montagem pode ser ajustada de acordo com os requisitos de instalação, incluindo dimensões, configuração do TEC e interfaces de conexão.
O desempenho de um conjunto Peltier depende da coordenação entre elementos de resfriamento semicondutores, materiais de transferência térmica e estruturas mecânicas.
O chip de resfriamento termoelétrico é o principal componente responsável pela transferência de calor. Quando a corrente elétrica passa através de materiais semicondutores, o calor é absorvido de um lado e liberado no lado oposto, criando o efeito de resfriamento.
Substratos cerâmicos fornecem isolamento elétrico e suporte mecânico para elementos termoelétricos. Eles também atuam como parte do caminho de transferência térmica entre o chip semicondutor e os componentes externos.
A graxa de silicone de alta condutividade térmica é aplicada entre as superfícies de contato para melhorar a condução térmica e reduzir a perda de transferência de calor causada por lacunas na superfície.
O lado frio utiliza blocos de alumínio ou cobre para transferir calor do componente resfriado para o módulo termoelétrico.
O lado quente integra um dissipador de calor de alumínio e um ventilador para remover o calor transferido do lado frio e o calor gerado durante a operação.
Parafusos de nível industrial ou resina epóxi são usados para fixar componentes internos e externos, mantendo a estabilidade da montagem durante a operação.
Devido à sua estrutura compacta e método de resfriamento baseado em semicondutores, o conjunto Peltier X-meritan é adequado para equipamentos que exigem regulação de temperatura localizada e transferência de calor controlada.
|
Campo de Aplicação |
Requisito de controle de temperatura |
Função de montagem |
|
Comunicação de fibra óptica |
Controle de temperatura estável para componentes ópticos |
Transfere calor de módulos ópticos sensíveis |
|
Equipamento médico industrial |
Estrutura de resfriamento compacta e de baixo ruído |
Fornece regulação de temperatura localizada |
|
Eletrônica automotiva inteligente |
Gerenciamento térmico em espaço de instalação limitado |
Remove o calor dos componentes eletrônicos |
|
Eletrônicos de consumo |
Integração de refrigeração de tamanho pequeno |
Suporta controle térmico em dispositivos compactos |
|
Instrumentos de pesquisa |
Ajuste controlado de temperatura de semicondutores |
Fornece resfriamento localizado para sistemas de teste |
A fabricação do X-meritan abrange o desenvolvimento de materiais termoelétricos, processamento de componentes TEC e integração de montagem.
Equipamento de produção: Forno de imersão de estanho, máquina de molde oscilante vibratório, máquina de solda, forno, impressora jato de tinta, ferro de solda, máquina dispensadora, máquina de selagem automática, máquina de corte, máquina de solidificação, equipamento de solda por refluxo e máquina de impressão totalmente automática.
Colocação de chips termoelétricos: verifique o posicionamento dos chips e a precisão da montagem.
União do substrato cerâmico: Verifique a condição de ligação entre os substratos cerâmicos e os componentes termoelétricos.
Conexão de solda: Inspecione as juntas de solda quanto à estabilidade elétrica e mecânica.
Aplicação da interface térmica: confirme a cobertura da graxa térmica e a condição da superfície de contato.
Estabilidade da estrutura mecânica: Verifique a resistência da fixação e a integridade geral da montagem.
Condição da conexão elétrica: verifique o status da conexão elétrica.
Consistência Estrutural: Verifique o alinhamento dos componentes e as condições de montagem.
Condição do caminho de transferência de calor: Inspecione a integridade do caminho de condução térmica.
Operação de resfriamento e dissipação de calor: confirme a função de resfriamento e a operação de dissipação de calor.
Antes da instalação, certifique-se de que a superfície de contato esteja plana e limpa. Aplique pasta térmica uniformemente entre o módulo e a superfície de contato. Aperte os parafusos de fixação uniformemente para evitar tensão excessiva no substrato cerâmico.
O lado quente deve ter espaço suficiente para dissipação de calor. O mau contato térmico ou a capacidade insuficiente de liberação de calor podem reduzir o desempenho de resfriamento.
O lado frio absorve calor do componente alvo, enquanto o lado quente libera calor através do dissipador de calor e do ventilador.
Durante a instalação:
● O lado frio se conecta ao componente que necessita de resfriamento.
● O lado quente conecta-se à estrutura de dissipação de calor.
● O fluxo de ar ao redor do dissipador de calor deve permanecer desobstruído.
A fonte de alimentação deve corresponder às especificações elétricas do módulo de resfriamento termoelétrico selecionado.
Considerações recomendadas:
● Use uma fonte de alimentação CC estável.
● Combine os requisitos de tensão e corrente com a especificação do módulo TEC.
● Avoid unstable power conditions that may affect cooling operation.
As causas comuns incluem:
● Capacidade insuficiente do dissipador de calor
● Mau contato entre superfícies de transferência de calor
● Aplicação irregular de graxa térmica
● Poeira bloqueando a superfície de dissipação de calor
● Instalação inadequada da estrutura de refrigeração
O lado quente deve liberar continuamente o calor transferido. A acumulação de calor pode reduzir o efeito de arrefecimento.

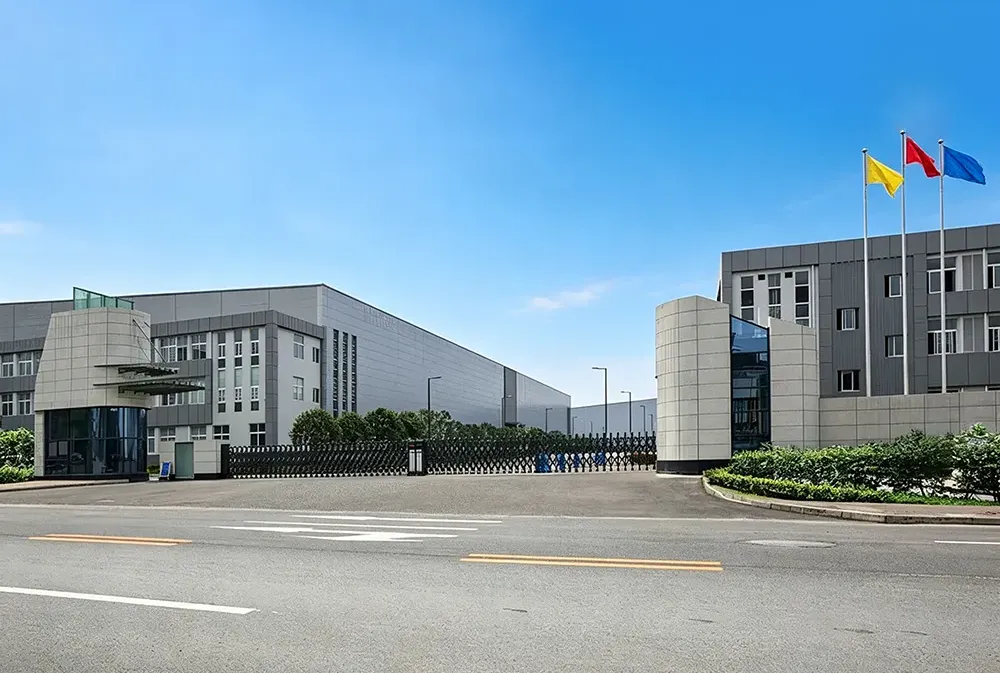

A X-meritan possui capacidades de fabricação que abrangem materiais termoelétricos, componentes TEC e conjuntos térmicos integrados. O sistema de produção suporta todo o processo, desde o desenvolvimento do material termoelétrico até a integração da montagem Peltier.
● Desenvolvimento de materiais termoelétricos: Desenvolver e processar materiais termoelétricos para aplicações de componentes TEC.
● Produção completa de conjuntos: Integre chips termoelétricos, substratos cerâmicos, materiais de interface térmica, blocos de transferência de calor, dissipadores de calor e ventiladores em conjuntos de resfriamento acabados.
● Equipamento de processamento interno: As linhas de produção são equipadas com fornos de imersão de estanho, máquinas de molde oscilante vibratório, máquinas de solda, máquinas dispensadoras, máquinas de selagem automática, equipamentos de solda por refluxo e outros equipamentos de montagem.
● Inspeção de qualidade em vários estágios: controle os principais processos, incluindo colocação de chips, ligação de substrato cerâmico, conexões de solda, aplicação de interface térmica e verificações de condições de montagem final.
● Capacidade de projeto de estrutura térmica: desenvolva estruturas de transferência e dissipação de calor de acordo com diferentes requisitos de integração de equipamentos.
A experiência de produção da X-meritan abrange aplicações em comunicação de fibra óptica, equipamentos médicos industriais, eletrônicos automotivos inteligentes, eletrônicos de consumo e instrumentos de pesquisa que exigem resfriamento de semicondutores e controle de temperatura.
