NTC de baixa temperatura

Os termistores NTC de baixa temperatura da X-Meritan são projetados para detecção de temperatura em ambientes criogênicos e de baixa temperatura, onde uma resposta de resistência-temperatura definida é necessária. O elemento sensor é fabricado a partir de um compósito sinterizado de óxidos metálicos, fornecendo o coeficiente de temperatura negativo necessário para detectar mudanças de temperatura através da variação de resistência.

O termistor pode ser configurado para aplicações que incluem detecção de nível de líquido criogênico, monitoramento de temperatura de enrolamento de motor, novos equipamentos de energia, automação industrial e sistemas médicos ou laboratoriais especializados. Características de resistência, dimensões do sensor, encapsulamento, fios condutores e outras especificações podem ser adaptadas aos requisitos do equipamento.

Princípio do coeficiente de temperatura negativo

NTC significa Coeficiente de Temperatura Negativo. Sua característica fundamental é que a resistência elétrica muda inversamente com a temperatura.

Temperatura mais baixa → Maior resistência

Temperatura mais alta → Resistência mais baixa

Quando a temperatura ambiente muda, a resistência do material sensor de óxido metálico sinterizado muda de acordo. O circuito de medição determina a temperatura medindo esta resistência e comparando-a com a característica de resistência-temperatura (R/T) especificada do termistor.

Características Elétricas

O comportamento elétrico do termistor é definido por sua relação resistência-temperatura e pelas tolerâncias associadas aos parâmetros especificados.

Os valores reais devem ser obtidos da especificação do produto aplicável ou dos dados de teste para a configuração selecionada. Para aplicações de baixa temperatura, as características elétricas devem ser avaliadas em toda a faixa de detecção real, e não apenas no valor de resistência de 25°C.

Detecção de nível de líquido criogênico

O termistor pode ser configurado para detecção de nível de líquido em meios criogênicos, como nitrogênio líquido e oxigênio líquido.

O princípio de detecção é baseado em mudanças nas condições térmicas ao redor do elemento sensor. Quando o elemento muda entre condições cobertas por líquido e expostas a vapor, sua resistência muda de acordo. Um circuito de medição ou controle pode usar esta variação de resistência para identificar a condição de nível de líquido correspondente.

Para esta aplicação, a posição de detecção, a faixa de temperatura alvo, a característica R/T, o encapsulamento e o método de instalação precisam ser considerados em conjunto. A configuração também deve ser avaliada em relação à estrutura real do meio e do equipamento, especialmente para aplicações que envolvem líquidos criogênicos.

Monitoramento da temperatura do enrolamento do motor

O termistor pode ser incorporado nos enrolamentos do motor para monitorar as mudanças de temperatura durante a operação.

Instalado próximo ao enrolamento, o NTC fornece um sinal elétrico dependente da temperatura que pode ser conectado a um circuito de proteção ou controle. Mudanças na temperatura do enrolamento produzem mudanças correspondentes na resistência, permitindo que o sistema identifique condições térmicas anormais e inicie o monitoramento necessário ou a resposta de proteção.

As aplicações do motor exigem uma consideração cuidadosa das dimensões do sensor, requisitos de isolamento, construção do fio condutor, características de resistência e posição de instalação. O sensor deve caber no espaço de enrolamento disponível, mantendo o isolamento elétrico e o arranjo de conexão necessários.

Outras áreas de aplicação

O termistor também pode ser integrado em equipamentos onde o feedback de baixa temperatura é necessário para controle de processo, proteção ou gerenciamento térmico.

As áreas aplicáveis ​​incluem novos equipamentos de energia, sistemas de automação industrial, equipamentos de laboratório, sistemas de refrigeração médica e módulos de refrigeração especializados. A configuração apropriada depende da temperatura operacional, da interface elétrica, das condições de instalação e das características de detecção necessárias.

Fabricação e garantia de qualidade

A X-Meritan tem mais de 10 anos de experiência em gerenciamento térmico de semicondutores, com recursos que abrangem desenvolvimento de materiais, fabricação de componentes, montagem, testes e design de soluções de gerenciamento térmico.

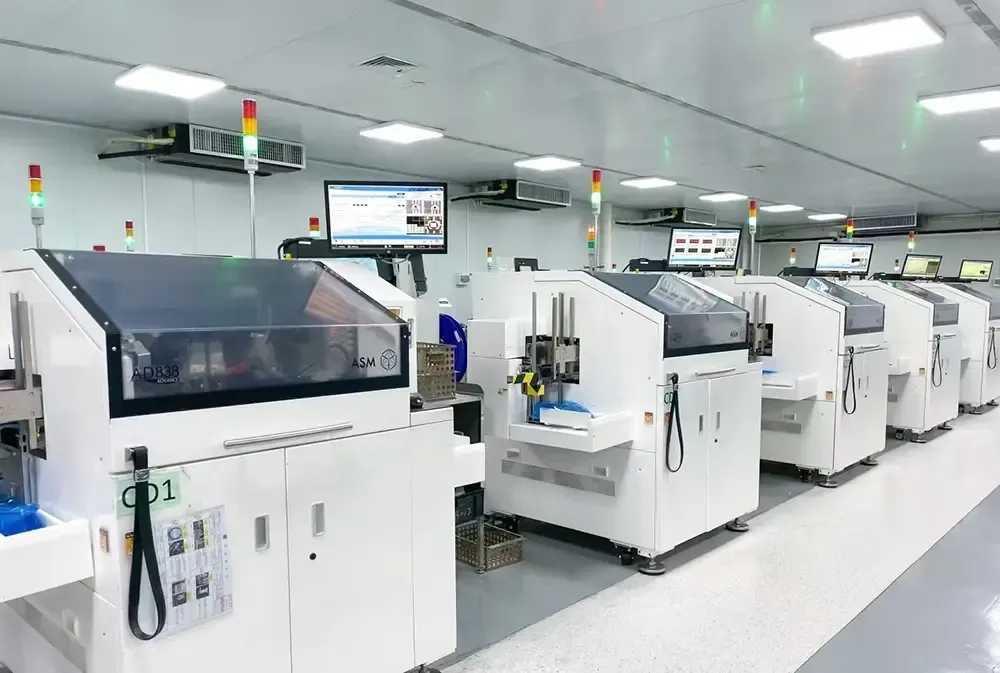

Suas instalações de produção e testes suportam processos que incluem soldagem, refluxo, distribuição, corte, selagem, cura e impressão. A avaliação da qualidade do termistor pode incluir inspeção de material, produção de elementos, sinterização, encapsulamento, testes elétricos, testes R/T, inspeção dimensional e verificação final de acordo com os requisitos aplicáveis ​​do produto.

Uma sequência típica de produção e inspeção é:

Preparação de Material → Produção de Elemento → Sinterização → Encapsulamento → Teste Elétrico → Teste R/T → Inspeção Final

O sistema de gestão da qualidade da empresa é certificado pela ISO 9001:2015. A conformidade com RoHS e REACH pode ser fornecida para produtos e configurações aplicáveis.

Desenhos e amostras do cliente também podem ser usados ​​como referências de desenvolvimento quando uma configuração padrão não atende aos requisitos do equipamento alvo. A verificação da amostra pode ser concluída antes da produção em volume para confirmar as especificações elétricas e mecânicas exigidas.

Perguntas frequentes

O que significa NTC?

NTC significa Coeficiente de Temperatura Negativo. Um termistor NTC tem uma resistência que diminui à medida que a temperatura aumenta e aumenta à medida que a temperatura diminui. Essa relação previsível permite que o componente seja usado para medição, monitoramento e proteção de temperatura.

O que os valores R25 e B indicam em um NTC?

R25 é a resistência nominal medida a 25°C, enquanto o valor B descreve a relação resistência-temperatura em uma faixa de temperatura especificada. Ambos são usados ​​junto com a característica R/T aplicável ao avaliar um termistor.

Um NTC pode ser usado para detecção de nível de nitrogênio líquido ou oxigênio líquido?

Um NTC pode ser configurado para detecção de nível de líquido criogênico quando suas características de resistência-temperatura, embalagem, posição de instalação e interface elétrica forem adequadas para a aplicação. A configuração final deve ser verificada em relação à temperatura operacional exigida, ao meio e às condições do equipamento.

Um NTC de baixa temperatura pode ser incorporado nos enrolamentos do motor?

Sim. Um termistor pode ser projetado para monitoramento incorporado da temperatura do enrolamento do motor quando suas dimensões, isolamento, configuração dos condutores, faixa de temperatura e características elétricas forem compatíveis com a estrutura do motor.
