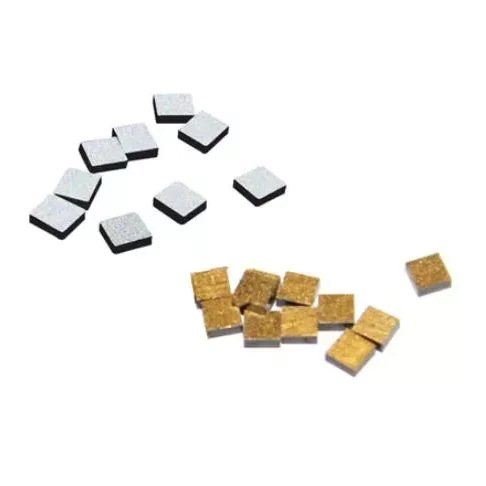

NTC embalado em filme

A X-Meritan desenvolve componentes compactos de detecção de temperatura para eletrônicos que exigem resposta rápida, detecção térmica estável e resistência ambiental. A estrutura multicamadas utiliza óxidos de metais de transição, como manganês e níquel, com a camada sensível fabricada por pulverização catódica por magnetron.

O NTC embalado em filme fornece uma resposta térmica típica em 3 segundos, opera de -40°C a +125°C e apresenta um valor B de 3.950 K. Seu filme externo quimicamente inerte oferece resistência a ácidos, álcalis e solventes orgânicos, tornando-o adequado para aplicações industriais, médicas, eletrônicas de consumo e automotivas.

Especificações principais

Desempenho

Resposta Térmica Rápida

A baixa capacidade térmica de aproximadamente 1 J/K reduz o atraso térmico e permite a estabilização típica da temperatura em 3 segundos. Isso é útil para monitoramento de baterias, instrumentos médicos e eletrônicos de potência, onde mudanças rápidas de temperatura precisam ser detectadas.

Ampla faixa de temperatura

A faixa operacional de -40°C a +125°C suporta aplicações expostas a condições de partida a frio, temperaturas ambientes elevadas e mudanças térmicas repetidas.

Resistência Química

A película externa inerte protege a estrutura de detecção contra ácidos, álcalis e solventes orgânicos. Para exposição contínua a vapores corrosivos altamente concentrados, recomenda-se a validação específica da aplicação.

Precisão e Resistência

Precisão de temperatura

As informações disponíveis sobre o produto não definem uma especificação de precisão universal, como ±1°C ou ±0,5°C. A precisão real do sistema depende da tolerância de resistência, tolerância do valor B, projeto do circuito, resolução ADC, instalação e calibração.

Para projetos que exigem ±1°C ou ±0,5°C, a precisão alvo deve ser especificada durante a RFQ para que a X-Meritan possa avaliar a configuração apropriada.

Opções de resistência

O valor da resistência deve ser selecionado de acordo com o circuito de medição e a faixa de temperatura alvo. As configurações NTC comuns incluem 10kΩ, 47kΩ e 100kΩ, enquanto os valores e tolerâncias exatos disponíveis devem ser confirmados para o modelo X-Meritan selecionado.

Os valores acima são exemplos de seleção e não especificações universais. Os parâmetros finais devem ser confirmados com a ficha técnica aplicável.

Comparação de sensores

Comparação de tecnologia

Para sistemas eletrônicos compactos dentro da faixa de temperatura especificada, a estrutura de película fina oferece uma combinação prática de resposta rápida, tamanho pequeno e fácil integração de circuitos.

Áreas de aplicação

Equipamentos Industriais

O NTC embalado em filme pode monitorar a temperatura em motores, transformadores e equipamentos de fonte de alimentação. Sua ampla faixa operacional e resposta rápida suportam monitoramento térmico em tempo real.

Dispositivos Médicos

Termômetros digitais e equipamentos de diagnóstico podem se beneficiar da baixa capacidade térmica e da rápida resposta térmica. Para aplicações médicas com requisitos rigorosos de precisão, o sistema de medição completo deve ser validado.

Eletrônicos de consumo

A estrutura fina é adequada para smartphones, dispositivos vestíveis, sistemas de gerenciamento de bateria e outros conjuntos de alta densidade onde o espaço de instalação é limitado.

Eletrônica Automotiva

O sensor pode ser usado para monitoramento do compartimento do motor e da bateria. A estrutura de óxido de Mn/Ni/Co é projetada para aplicações que envolvem variação de temperatura e estresse térmico.

Notas de integração

Autoaquecimento

A corrente operacional deve permanecer dentro dos limites especificados. Corrente excessiva pode causar autoaquecimento e introduzir erros de medição de temperatura.

Manuseio Mecânico

Evite dobras bruscas, pressão excessiva ou tensão no corpo do filme durante a instalação. A fina camada funcional requer manuseio controlado.

De solda

Use um perfil de solda padrão industrial apropriado para reduzir o choque térmico na estrutura multicamadas. As condições de soldagem de produção devem ser validadas antes da fabricação em massa.

Requisitos de solicitação de cotação

Para compras OEM e a granel, os compradores devem fornecer o valor de resistência necessário, tolerância de resistência, valor B, temperatura operacional, precisão do alvo, tempo de resposta, dimensões, método de conexão, ambiente de aplicação e quantidade estimada.

Por exemplo, uma RFQ pode especificar: resistência nominal de 10kΩ ou 100kΩ, tolerância de ±1%, operação de -40°C a +125°C e precisão do sistema de ±0,5°C. O X-Meritan pode então avaliar a configuração apropriada de acordo com a aplicação real.

O X-Meritan oferece suporte aos requisitos de detecção de temperatura para fabricantes de eletrônicos e projetos OEM, incluindo requisitos específicos de resistência, tolerância, dimensões e desempenho da aplicação.

Perguntas frequentes

Quais valores de resistência estão disponíveis?

As opções comuns de resistência NTC incluem 10kΩ, 47kΩ e 100kΩ. O valor de resistência, tolerância e valor B disponíveis devem ser confirmados de acordo com o modelo X-Meritan selecionado e os requisitos da aplicação.

O NTC pode atingir precisão de ±1°C ou ±0,5°C?

A precisão da temperatura final depende da tolerância de resistência, tolerância do valor B, projeto do circuito, resolução ADC, instalação e calibração. Para aplicações que exigem precisão do sistema de ±1°C ou ±0,5°C, a X-Meritan pode avaliar a configuração apropriada com base nos requisitos do cliente.

Qual é a faixa de temperatura operacional?

A faixa de temperatura operacional especificada é de -40°C a +125°C, tornando o sensor adequado para muitas aplicações industriais, automotivas, de baterias, médicas e eletrônicas de consumo.

Com que rapidez o sensor responde às mudanças de temperatura?

O tempo de resposta térmica típico é ≤3 segundos. A resposta real pode variar dependendo do método de instalação, contato térmico, fluxo de ar e ambiente circundante.

O X-Meritan pode fornecer configurações NTC personalizadas?

Sim. Para projetos OEM e em massa, os clientes podem especificar valor de resistência, tolerância, valor B, faixa de temperatura, meta de precisão, dimensões, método de conexão e outros requisitos de aplicação para avaliação de configuração.
