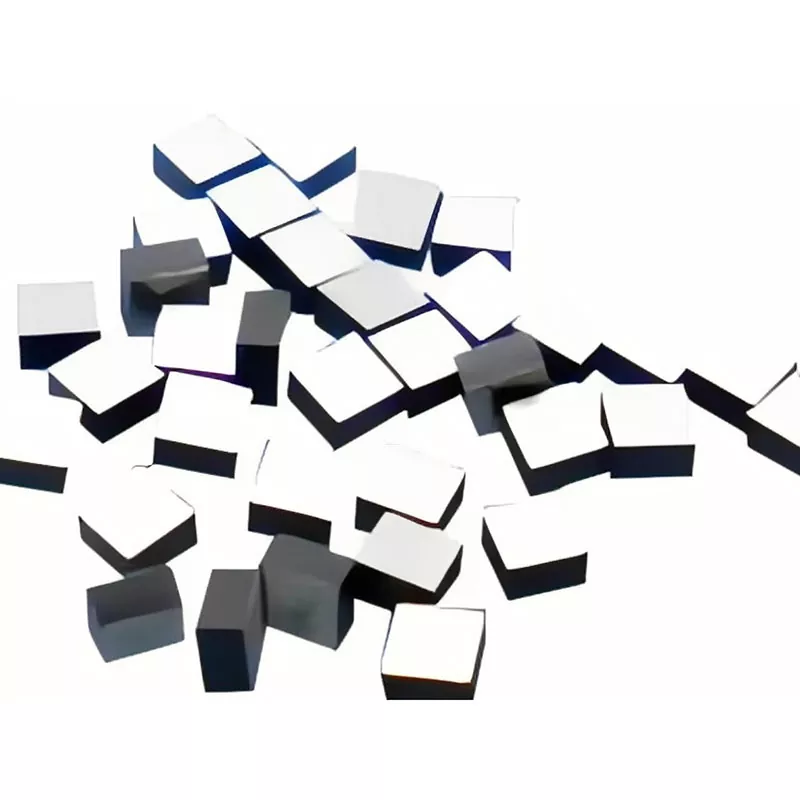

Termistor NTC para termopilha infravermelha

O termistor NTC para termopilha infravermelha fornece um sinal de temperatura adicional alterando sua resistência de acordo com a temperatura do sensor. O sinal da termopilha e o sinal NTC podem então ser processados ​​juntos para compensar a variação relacionada à temperatura. Isso torna o NTC um importante componente de suporte em sistemas de termopilha infravermelha onde a estabilidade e a repetibilidade da medição são necessárias.

Como funciona

A relação de trabalho básica pode ser entendida como:

Radiação infravermelha
↓
Termopilha gera saída elétrica
↓
Mudanças de temperatura ambiente ou do sensor
↓
Mudanças na resistência NTC
↓
As informações de temperatura são lidas pelo circuito
↓
A compensação de temperatura é aplicada
↓
Medição de termopilha mais estável

Quando a radiação infravermelha atinge a termopilha, o sensor gera uma saída elétrica relacionada à diferença de temperatura entre o elemento sensor e seu ambiente de referência.

Ao mesmo tempo, mudanças na temperatura ambiente podem alterar a temperatura do pacote termopilha e dos componentes adjacentes. O termistor NTC responde a esta mudança de temperatura através de uma mudança correspondente na resistência.

O circuito de processamento de sinal usa as informações de resistência do NTC para estimar o efeito relacionado à temperatura e aplicar compensação à saída da termopilha. O objetivo não é aumentar o sinal infravermelho em si, mas reduzir a variação de medição associada a alterações no ambiente térmico do sensor.

Por que a compensação de temperatura é importante

O termistor NTC para termopilha infravermelha é influenciado por mais do que o objeto alvo. Mudanças na temperatura do conjunto do sensor também podem afetar o sinal de saída.

A relação pode ser resumida como:

Especificações Técnicas

Aplicativos

Termômetros infravermelhos sem contato

Os termômetros infravermelhos usam elementos sensores de termopilha para detectar radiação térmica sem contato direto com o alvo. Um NTC pode fornecer informações de temperatura para compensar variações causadas por alterações no ambiente térmico do sensor.

Medição de temperatura médica

Os sistemas de medição de temperatura baseados em termopilha, incluindo termômetros de ouvido e outros equipamentos médicos de temperatura sem contato, exigem saída de sensor estável sob condições ambientais variáveis. O NTC apoia o processo de compensação monitorando mudanças relevantes de temperatura ao redor do sensor.

Equipamento de detecção infravermelha

Os sistemas de detecção infravermelha podem sofrer variação de saída conforme a temperatura do sensor muda. Um NTC correspondente fornece a referência de temperatura necessária para corrigir os efeitos dependentes da temperatura no sistema de detecção.

HVAC e detecção ambiental

Equipamentos HVAC inteligentes e dispositivos de monitoramento ambiental podem operar sob condições ambientais em constante mudança. A compensação de temperatura NTC pode ajudar os módulos de detecção infravermelha baseados em termopilha a manter medições mais consistentes.

Eletrodomésticos

Módulos compactos de detecção infravermelha são usados ​​em vários aparelhos inteligentes para detecção e monitoramento de temperatura. O NTC pode ser integrado ao conjunto de termopilha onde a compensação de temperatura é necessária dentro de um espaço de instalação limitado.

Pesquisa e Instrumentos Científicos

Equipamentos de medição infravermelho científicos e laboratoriais podem exigir desempenho de sensor controlado e repetível. Um NTC adequadamente combinado pode fornecer a referência de temperatura necessária para compensação e calibração da termopilha.

Por que escolher o X-Meritan para soluções Thermopile NTC?

A vantagem do X-Meritan não se limita ao fornecimento de um termistor individual. A empresa trabalha com materiais termoelétricos, componentes principais, soluções de teste e gerenciamento térmico, fornecendo uma base técnica mais ampla para personalização de componentes.

Capacidade de materiais e componentes

A X-Meritan tem experiência em materiais termoelétricos e componentes de gerenciamento térmico semicondutores, apoiando clientes que trabalham em projetos relacionados a controle de temperatura e detecção.

Desenvolvimento de Componentes Personalizados

Resistência, valor B, dimensões e tolerância podem ser discutidos de acordo com os requisitos da montagem da termopilha ou circuito eletrônico do cliente.

Controle e testes de qualidade

Os processos de produção e testes são usados ​​para verificar o desempenho dos componentes e a consistência do lote, apoiando o fornecimento estável para verificação de protótipos e produção subsequente.

Verificação de amostra antes da produção em massa

Os clientes podem fornecer desenhos, amostras ou requisitos técnicos. A X-Meritan pode comunicar os detalhes técnicos, organizar a verificação da amostra e prosseguir com a produção em massa após a confirmação.

Suporte Técnico de Integração

Para clientes que desenvolvem um novo módulo de termopilha, a X-Meritan pode participar da seleção de componentes e da comunicação técnica para ajudar a combinar o NTC com o sensor e o sistema de compensação.

Perguntas frequentes

Qual é a função de um termistor NTC para termopilha infravermelha em uma termopilha infravermelha?

O termistor NTC fornece informações de temperatura para compensar alterações relacionadas à temperatura na saída da termopilha. Geralmente é usado como referência de temperatura ou componente de compensação, em vez de detector infravermelho primário.

Por que uma termopilha infravermelha precisa de compensação de temperatura?

A saída da termopilha pode ser afetada por alterações na temperatura do conjunto do sensor e do ambiente circundante. Sem compensação adequada, estas alterações podem introduzir variação na medição mesmo quando a temperatura alvo permanece inalterada.

Como um NTC compensa um sensor de termopilha?

O NTC muda a resistência conforme sua temperatura muda. O sistema de termopilha lê essa resistência e usa as informações de temperatura resultantes em seu circuito de processamento de sinal ou algoritmo de compensação para corrigir a variação de saída relacionada à temperatura.

Como seleciono o valor de resistência de um NTC para uma termopilha?

A resistência necessária depende do circuito da termopilha, da temperatura de referência, do método de compensação e da faixa operacional esperada. O NTC deve ser selecionado juntamente com a termopilha e seu projeto de processamento de sinal.

O valor B afeta a compensação de temperatura da termopilha?

Sim. O valor B determina a relação resistência-temperatura do NTC e, portanto, afeta as informações de temperatura utilizadas pelo sistema de compensação.

A resistência NTC e o valor B podem ser personalizados?

Sim. A X-Meritan pode discutir resistência personalizada e valores B de acordo com os requisitos do sistema de termopilha.

As dimensões da termopilha NTC podem ser personalizadas?

Sim. As dimensões e a configuração física podem ser avaliadas de acordo com o alojamento da termopilha, espaço de instalação e requisitos de montagem.

A X-Meritan pode desenvolver um NTC baseado em desenho ou amostra?

Sim. Os clientes podem fornecer desenhos, amostras ou especificações técnicas para avaliação. A verificação da amostra pode ser concluída antes da produção em massa.

Este NTC é adequado para termômetros infravermelhos médicos?

Os termistores NTC podem ser usados ​​como componentes de compensação de temperatura em termômetros infravermelhos baseados em termopilha, incluindo equipamentos médicos de medição de temperatura. A resistência específica, valor B, tolerância e configuração física devem ser selecionados de acordo com o projeto do sensor.
