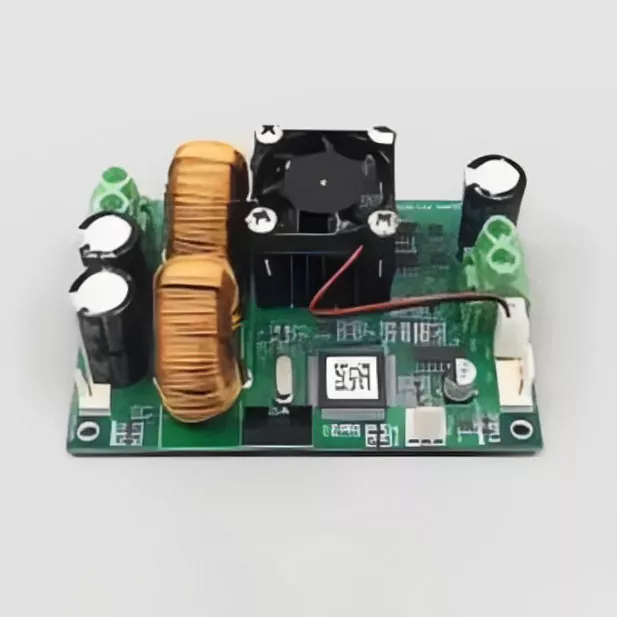

Controlador de temperatura TCB-NE-AH com alta precisão e alta potência

A X-Meritan fabrica o controlador de temperatura TCB-NE-AH especializado com alta precisão e alta potência para eliminar desvios e gargalos de energia inerentes aos instrumentos de temperatura analógicos legados. Operando em uma arquitetura de sinal totalmente digital, este controlador de canal único de alta potência aciona módulos TEC de grande capacidade e sistemas de aquecimento diretamente, suprimindo ruído e atenuação de linha em configurações de alta corrente. Ao combinar a resolução de amostragem de 24 bits com o gerenciamento de desvio térmico interno, ele mantém uma estabilidade rigorosa ao longo dos ciclos industriais de longo prazo.

Parâmetros Técnicos

Principais capacidades de engenharia

1. Saída de canal único em escala de quilowatt

Aciona cargas térmicas de alta potência diretamente, eliminando a atenuação do sinal multiplaca e problemas de correspondência comuns em matrizes de driver multicanal.

2. Arquitetura digital sem potenciômetro

Substitui potenciômetros mecânicos por processamento de sinal digital para eliminar o envelhecimento dos componentes, a sensibilidade à vibração e o desvio de calibração de longo prazo.

3. Aquisição de dados de alta resolução

Integra um ADC de 24 bits e um front-end Pt100 de baixo desvio, capturando mudanças de temperatura até a resolução.

Mais de 4,50 perfis programáveis ​​por segmento

Suporta perfis térmicos complexos de vários estágios, permitindo controle exato sobre taxas de aquecimento, tempos de imersão, rampas de resfriamento e circuitos de circulação de líquido.

5. Autoajuste adaptativo do PID

Algoritmos de autoajuste dinâmico calculam automaticamente a inércia térmica e ajustam os parâmetros de saída em tempo real para evitar overshoot sob condições de carga variáveis.

6. Projeto Térmico Industrial

Controlador de temperatura TCB-NE-AH com alta precisão e alta potência projetado com caminhos de fluxo de ar interno e isolamento térmico para proteger os componentes eletrônicos de controle do acúmulo de calor interno durante a operação de saída máxima.

Por que fazer parceria com a X-Meritan?

Produção interna Full Stack: Controle completo sobre a fabricação de hardware, montagem SMT e testes de burn-in em vários estágios sob os padrões ISO9001.

Engenharia térmica em nível de sistema: Otimizamos o controlador juntamente com nossos módulos TEC e placas frias para líquidos para garantir a estabilidade total do sistema.

Personalização rápida de hardware e firmware: configurações de E/S personalizadas, protocolos de comunicação e fatores de forma adaptados aos requisitos específicos de gabinete OEM.

Áreas de aplicação primária

Burn-In de semicondutores e componentes
Fornece sinais de acionamento estáveis ​​de alta potência para testes de estresse de longo prazo de semicondutores de potência, microprocessadores e placas de circuito.

Pesquisa Aeroespacial e de Defesa
Oferece regulação livre de desvios para testes em câmaras de vácuo, triagem de estresse ambiental e calibração de carga óptica.

Fabricação de baterias e novas energias
Gerencia perfis térmicos precisos durante testes de formação de células, avaliação de baterias e loops de simulação de fuga térmica.

Diagnóstico Médico e Processamento Químico
Controla circuitos de fluidos de alta capacidade e vasos de reação que exigem cronogramas de rampa e imersão em várias etapas, sem excesso de temperatura.

Perguntas frequentes

Como o TCB-NE-AH lida com a atenuação de sinal em instalações industriais de alta potência?

Em vez de agrupar várias placas de baixa potência – o que introduz ruído e loops de aterramento – o TCB-NE-AH usa uma arquitetura de drive digital de canal único de alta potência, garantindo integridade total do sinal e potência de saída diretamente na carga.

O que impede este controlador de oscilar após meses de operação contínua?

Os controladores analógicos dependem de potenciômetros mecânicos que se degradam com ciclos de temperatura e vibração. O controlador de temperatura TCB-NE-AH com alta precisão e alta potência usa um ADC de 24 bits, sensores de desvio de baixa temperatura e processamento de sinal digital, travando a calibração de fábrica indefinidamente.

Este controlador pode executar ciclos térmicos complexos automaticamente?

Sim. A memória interna armazena mais de 50 segmentos individuais, permitindo programar taxas de aquecimento exatas, temperaturas de retenção alvo e perfis de resfriamento controlados sem intervenção constante do controlador mestre.

Quais informações são necessárias para selecionar ou personalizar uma unidade TCB-NE-AH?

Forneça seus requisitos de potência de pico (limites de tensão/corrente), carga térmica total, taxa de rampa de temperatura necessária, tipo de sensor e protocolo de comunicação digital preferido.
