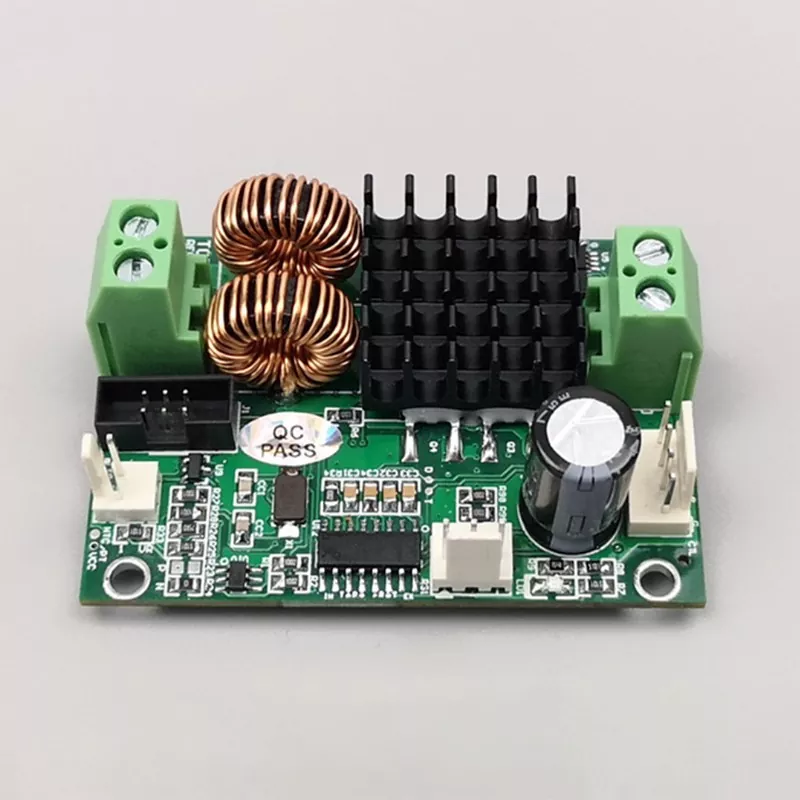

A TCB-NC é uma placa de controle de temperatura semicondutora dedicada projetada para cenários de controle industrial de alta densidade e equipamentos de precisão em miniatura. O controlador de temperatura TCB-NC com design compacto e alta precisão utiliza um design de circuito altamente integrado que combina computação PID, acionamento de alta potência, aquisição de dados do sensor NTC e feedback de sinal em uma única unidade, permitindo integração simplificada do sistema.
O TCB-NC emprega um mecanismo de controle de feedback PID de circuito fechado otimizado especificamente adaptado para aplicações de aquecimento e resfriamento baseadas em semicondutores.
Ele usa um sensor de temperatura NTC integrado para adquirir dados de temperatura em tempo real do dispositivo e do ambiente, comparando rapidamente essas leituras com parâmetros definidos para calcular com precisão os desvios de temperatura.
Aproveitando um algoritmo PID (Proporcional-Integral-Derivativo) de três estágios, ele ajusta dinamicamente os parâmetros de saída e modula continuamente a corrente fornecida à placa de resfriamento termoelétrica, substituindo os métodos tradicionais e simples de controle liga/desliga.
Isto evita eficazmente o choque térmico causado por rápidas flutuações de temperatura; mesmo quando a temperatura da carga varia dinamicamente, o controlador bloqueia rapidamente a temperatura alvo, garantindo um controle de temperatura estável e contínuo com flutuação mínima.
|
Tensão de alimentação da placa |
4,5V - 27V |
|
Recomendação |
Recomenda-se uma fonte de alimentação chaveada padrão de 5V-24V. A tensão nominal do TEC deve ser igual ou ligeiramente superior à tensão de alimentação. Se a tensão nominal do TEC for menor, é aceitável; basta definir a taxa de saída máxima. |
|
Corrente de alimentação da placa |
Determinado pela potência máxima de operação do TEC. |
|
Tensão TÉCNICA |
2V - 24V (dependendo da tensão de alimentação) |
|
Corrente TEC |
10A a 24V; 12A a 12V |
|
Sensor de temperatura |
10K NTC |
|
Precisão de temperatura |
±0,01°C |
|
Faixa de temperatura NTC |
-60°C a +170°C |
|
Faixa de temperatura PT100/PT1000 |
-60°C a +212°C |
|
Temperatura operacional |
-40°C a +45°C |
|
Temperatura de armazenamento |
-40°C a +60°C |
|
Umidade operacional |
0% - 95% UR |
|
Configuração padrão de fábrica |
25°C |
|
Dimensões |
60mm x 42mm |
|
Altura |
23 mm no total (18,5 mm acima da placa, 3 mm abaixo da placa para pinos, espessura da placa 1,5 mm) |
Apresentando um design integrado e miniaturizado, o controlador de temperatura TCB-NC com design compacto e alta precisão elimina as estruturas volumosas encontradas em equipamentos tradicionais de controle de temperatura. Seu formato compacto e leve permite a integração perfeita em gabinetes industriais de alta densidade e dispositivos de precisão em miniatura.
Comparado aos sistemas tradicionais, economiza significativamente espaço de instalação, alinhando-se às tendências atuais de miniaturização e integração de equipamentos industriais.
O TCB-NC passa por testes abrangentes de compatibilidade eletromagnética (EMC) antes de sair da fábrica, demonstrando excelente resistência a interferências eletromagnéticas.
Mesmo em ambientes industriais complexos caracterizados por alta tensão, interação de vários dispositivos e forte ruído eletromagnético, ele mantém a aquisição precisa de dados de temperatura e a operação estável do sistema, livre de interrupções de sinal ou falhas de controle.
Apresenta um display visual de alta definição e navegação intuitiva no menu, facilitando as configurações de parâmetros e a alternância do modo de controle de temperatura.
Não é necessário conhecimento técnico especializado; operadores padrão podem concluir rapidamente o comissionamento do equipamento e a calibração dos parâmetros, tornando-o adequado tanto para configuração de equipamentos de produção em massa quanto para manutenção diária.
Especialmente otimizado para aplicações exigentes, como fabricação de semicondutores, testes de precisão e análises laboratoriais; oferece tolerância mínima à temperatura e mantém temperaturas precisas e estáveis a longo prazo.
Resolve com eficácia problemas como erros de teste e desvios de processo causados por flutuações de temperatura em equipamentos de precisão, garantindo altos rendimentos de produtos e dados experimentais precisos.
Combina um formato compacto com um módulo de acionamento de alta potência, capaz de acionar de forma estável vários resfriadores termoelétricos (TECs) padrão com alta eficiência de conversão termoelétrica.
Equilibra a necessidade de instalação compacta com as demandas de operações de controle de temperatura de alta intensidade, proporcionando desempenho muito superior às placas de controle de temperatura padrão do mesmo tamanho.
Os sistemas tradicionais de controle de temperatura industrial exigem módulos de acionamento externos e equipamentos de aquisição de sinal, resultando em arquiteturas complexas e cabeamento complicado.
O controlador de temperatura TCB-NC apresenta um design integrado tudo-em-um com sistemas de acionamento e feedback integrados; O controlador de temperatura TCB-NC com design compacto e alta precisão realiza controle preciso de temperatura de forma independente como uma unidade autônoma, simplificando significativamente a arquitetura do sistema.
O controle tradicional de temperatura liga/desliga sofre de problemas como excesso de temperatura, ciclos frequentes de partida/parada e choque térmico significativo, que pode danificar componentes centrais de precisão durante operação de longo prazo.
Este produto utiliza regulação de saída dinâmica PID contínua para garantir transições suaves de temperatura e flutuação mínima, protegendo efetivamente os componentes principais e estendendo a vida útil geral do equipamento.
O suporte nativo para termistores NTC garante compatibilidade com as configurações de sensores da maioria dos equipamentos de controle de temperatura de precisão e permite uma adaptação flexível para aplicações de resfriamento e aquecimento.
Seja para tarefas laboratoriais estáticas de temperatura constante ou condições de carga industrial dinâmica, ele mantém uma operação estável e de alta precisão, oferecendo versatilidade muito maior do que os dispositivos tradicionais especializados de controle de temperatura.
Fornece gerenciamento térmico preciso e de temperatura constante para gabinetes de controle elétrico integrados de alta densidade. O Controlador de Temperatura TCB-NC com Design Compacto e Alta Precisão previne o envelhecimento de componentes elétricos e falhas operacionais causadas por altas temperaturas internas, garantindo a operação contínua e estável de linhas de produção automatizadas.
Adequado para o controle de temperatura constante de vários instrumentos analíticos, equipamentos de teste e amostras experimentais. Com vantagens como operação livre de vibrações, alta precisão e baixa interferência, elimina o impacto das flutuações de temperatura nos dados experimentais, garantindo resultados de testes precisos e reproduzíveis.
Usado para regulação de temperatura em microusinagem de semicondutores, gravação de precisão e equipamentos de micro/nanoinspeção. Ele atende aos rigorosos padrões de controle de temperatura dos processos de fabricação de semicondutores, ajudando a melhorar as taxas de rendimento na usinagem de precisão.
Compatível com novos equipamentos de teste de energia, componentes de gerenciamento térmico para sistemas de armazenamento de energia e módulos de controle de microtemperatura. Ele estabiliza as temperaturas operacionais e se adapta às complexas condições de trabalho de alta e baixa temperatura dos novos equipamentos de energia.
As principais vantagens residem em três áreas:
Primeiro, ele ocupa menos espaço e possui maior integração, tornando-o ideal para modernização de equipamentos miniaturizados;
Em segundo lugar, oferece maior precisão no controle de temperatura e compatibilidade mais ampla do sensor, adequando-o para processos de fabricação de precisão;
Terceiro, elimina a necessidade de hardware auxiliar externo, simplificando a estrutura geral do sistema e reduzindo efetivamente a integração de equipamentos, fiação e custos de manutenção a longo prazo.
Recomendamos o método de calibração iterativa padrão da indústria: primeiro, defina os parâmetros integral (I) e derivativo (D) como zero e aumente gradualmente o ganho proporcional (Kp) até que ocorra uma leve oscilação de temperatura; em seguida, ajuste o tempo integral (Ti) para eliminar o erro de temperatura em estado estacionário; finalmente, ajuste o tempo derivativo (Td) para melhorar a velocidade de resposta da temperatura e suprimir flutuações. Para parâmetros de precisão específicos do equipamento, entre em contato com nossa equipe técnica para obter orientação individual.
Este produto foi desenvolvido especificamente para microequipamentos semicondutores e dispositivos de teste de precisão. Ele foi submetido a testes de compatibilidade eletromagnética (EMC) e estabilidade de nível industrial. Apresentando alta eficiência de espaço, saída de temperatura estável e erro mínimo de dados, ele serve como uma solução ideal para controle de microtemperatura em linhas de produção de semicondutores e para equipamentos de laboratório de precisão.
Suporta nativamente a alternância automática entre aquecimento e resfriamento, mantendo uma temperatura constante com base nas condições de operação. Ele também oferece suporte à programação personalizada – permitindo a configuração dos modos somente aquecimento ou somente resfriamento – para atender aos requisitos específicos de controle de temperatura de diferentes equipamentos, oferecendo alta flexibilidade de personalização.
Como fabricante original, fornecemos integração técnica dedicada, orientação de ajuste de parâmetros e suporte de integração em nível de sistema para pedidos em grandes quantidades. Todos os produtos passam por controle de qualidade padronizado e inspeção completa pré-embarque. Também oferecemos suporte técnico pós-venda de longo prazo para atender às necessidades de produção em massa empresarial e iteração de projetos.
