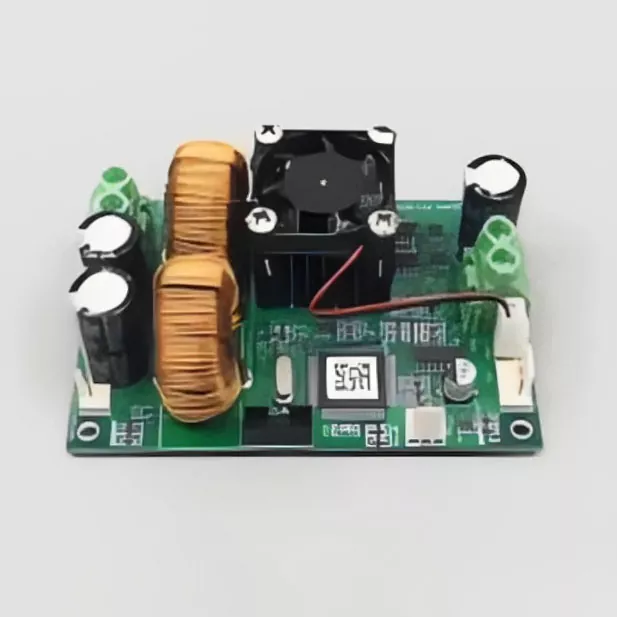

Controlador de temperatura PID

A X-Meritan fabrica controladores de temperatura PID usados ​​em sistemas industriais de aquecimento e resfriamento. Esses dispositivos leem um sinal de temperatura de um sensor, comparam-no com um ponto de ajuste e ajustam a saída para manter a temperatura do processo estável. As aplicações comuns incluem extrusão de plástico, máquinas de embalagem, fornos de laboratório e linhas de processamento de alimentos.

O controlador não é um dispositivo de aquecimento independente. Ele fornece o sinal de controle que aciona um relé, um relé de estado sólido (SSR) ou uma saída analógica. O aquecimento ou resfriamento real é realizado por elementos externos, como aquecedores de cartucho, aquecedores de banda ou válvulas de resfriamento.

Como funciona o controle PID

PID significa Proporcional, Integral e Derivativo. O controlador mede continuamente a diferença entre o ponto de ajuste e a temperatura real. Essa diferença é chamada de erro.

O termo proporcional produz uma saída proporcional ao erro atual. O termo integral acumula erros passados ​​e corrige o deslocamento do estado estacionário. O termo derivado responde à taxa de mudança e ajuda a reduzir o overshoot.

Na prática, a função de autoajuste do usuário ou do controlador define três parâmetros: banda proporcional, tempo integral e tempo derivativo. A sintonia correta é essencial. Um loop PID mal ajustado irá oscilar ou responder lentamente. O controle ON-OFF é mais simples e é usado onde o processo tolera oscilações de temperatura.

Parâmetros Técnicos

Todas as especificações são verificadas no teste final. Um certificado de calibração pode ser fornecido com cada unidade.

Opções de entrada e saída

O controlador deve corresponder ao sensor de temperatura e ao dispositivo de comutação de carga. A tabela abaixo resume combinações comuns.

Uma incompatibilidade entre o tipo de entrada e o sensor causa leituras erradas. Uma incompatibilidade entre a saída e o dispositivo de comutação de carga causa falha no controle ou danos aos componentes.

Controle PID vs ON-OFF

O controle ON-OFF liga totalmente a saída quando a temperatura cai abaixo do ponto de ajuste e desliga totalmente quando sobe acima do ponto de ajuste mais uma banda de histerese. Este método é simples e funciona para sistemas com grande massa térmica onde oscilações de temperatura são aceitáveis.

O controle PID modula a saída continuamente ou em rajadas rápidas. Mantém a temperatura próxima do setpoint com oscilação mínima. O PID é necessário para processos que necessitam de tolerância rigorosa à temperatura, como incubadoras de laboratório, bicos de moldagem por injeção e controle de temperatura por diodo laser.

A função de autoajuste nos controladores X-Meritan calcula os parâmetros PID iniciais introduzindo uma perturbação controlada e medindo a resposta do processo. Após o autoajuste, muitas vezes ainda é necessário o ajuste fino manual para obter o desempenho ideal.

Considerações sobre instalação e fiação

A fiação incorreta é a causa mais comum de falhas de campo. Os seguintes pontos devem ser verificados durante a instalação:

Entrada do termopar: Use o fio de extensão do termopar correto. Não use fio de cobre. A polaridade deve corresponder. A compensação de junta fria incorporada no controlador pressupõe que o bloco terminal esteja em uma temperatura conhecida. Evite colocar o controlador próximo a fontes de ar quente que causem variação na temperatura terminal.

Entrada RTD: Use conexão de três ou quatro fios para cancelar a resistência do condutor. A conexão de dois fios introduz erros de medição, especialmente com cabos longos.

Saída SSR: a saída SSR do controlador é um pulso CC de baixa tensão. Deve ser conectado à entrada de controle de um SSR externo. Não o conecte diretamente a um elemento de aquecimento.

Saída de relé: Use um circuito amortecedor em cargas indutivas para proteger os contatos do relé. A vida útil do relé é classificada para um número específico de operações em uma determinada corrente. A comutação frequente em alta corrente encurta a vida útil.

Fonte de alimentação: A ampla entrada de tensão aceita a maioria das redes industriais. Mas picos de tensão de motores ou contatores próximos podem danificar o controlador. Use um protetor contra surtos ou filtro de linha se a linha de energia estiver barulhenta.

Aterramento: Conecte o terminal de aterramento a um terra adequado. Isso reduz o ruído elétrico e melhora a segurança.

Guia de seleção

Para selecionar um controlador de temperatura PID, responda estas perguntas:

1. Que tipo de sensor será utilizado?

Os termopares cobrem uma ampla faixa de temperatura e respondem rapidamente. Os RTDs são mais precisos e estáveis ​​em temperaturas mais baixas, mas mais lentos. As entradas analógicas são usadas quando o sinal de temperatura vem de um transmissor.

2. Qual é a faixa de temperatura necessária?

A faixa do controlador deve cobrir a faixa operacional esperada. Usar um controlador com um alcance mais amplo do que o necessário reduz a resolução. Por exemplo, um controlador de termopar K com faixa de 0-1370°C mostra resolução de 1°C. Um controlador com faixa de 0 a 400°C pode apresentar resolução de 0,1°C.

3. Qual é o dispositivo de comutação de carga?

Se estiver usando um SSR, selecione a saída da unidade SSR. Se estiver usando um contator mecânico, a saída de relé é apropriada. Se o elemento de controle final for uma válvula proporcional ou controlador de potência SCR, use uma saída analógica.

4. Que precisão é necessária?

A especificação de precisão do display é de ±0,5% FS ou ±1 dígito. Para uma faixa de 0-400°C, isso é ±2°C. Se o processo exigir controle de ±0,5°C, o controlador sozinho não poderá alcançá-lo. A precisão do sensor, a perda de calor e o ajuste do sistema também contribuem para a precisão final do controle.

5. É necessária comunicação ou alarme?

As saídas de alarme são úteis para proteção contra excesso de temperatura. RS485 Modbus permite que o controlador seja monitorado e ajustado a partir de um PLC ou computador. Essas opções agregam custos, portanto selecione apenas o que o aplicativo exige.

Aplicações Típicas

Máquinas para plásticos e embalagens

Os controladores PID regulam a temperatura dos barris de extrusão, dos coletores de câmara quente e das barras de selagem a quente. A temperatura consistente evita a degradação do material e garante a qualidade da vedação.

Equipamento de Laboratório

Fornos mufla, fornos de secagem e banhos de temperatura constante dependem de controladores PID para condições repetíveis. A resposta térmica lenta destes sistemas requer um ajuste cuidadoso do termo integral.

Processamento de Alimentos

Fornos comerciais, fritadeiras e pasteurizadores usam controladores PID para atender aos padrões de segurança e qualidade alimentar. O controlador geralmente funciona com um sensor PT100 para medição precisa de baixas temperaturas.

Fabricação de semicondutores e eletrônicos

Estações de soldagem, fornos de refluxo e fornos de cura precisam de perfis de temperatura rígidos. O controlador PID funciona com saídas SSR para comutação rápida e controle preciso.

Perguntas frequentes

P: Qual é a diferença entre controle PID e ON-OFF na prática?

A: O controle ON-OFF alterna a saída entre totalmente ligada e totalmente desligada. A temperatura oscila em torno do ponto de ajuste. O controle PID ajusta continuamente a saída para manter a temperatura quase constante. Use PID quando o processo tolerar apenas um pequeno desvio.

P: O que é ajuste automático e quando devo usá-lo?

R: O autoajuste é um recurso que calcula automaticamente os parâmetros PID. Funciona ligando e desligando a saída de maneira controlada e medindo como o sistema responde. Execute o ajuste automático durante a configuração inicial ou quando a carga térmica mudar significativamente. Após o ajuste automático, verifique o desempenho e faça ajustes manuais, se necessário.

P: Por que minha temperatura ultrapassa o ponto de ajuste?

R: Overshoot geralmente significa que a banda proporcional é muito estreita ou que o tempo integral é muito curto. O controlador está aplicando muita saída antes que a temperatura atinja o ponto de ajuste. Aumentar a faixa proporcional ou reduzir a ação integral. O ajuste automático pode ajudar a encontrar um ponto de partida.

P: Posso usar o mesmo controlador para aquecimento e resfriamento?

R: Alguns modelos suportam saída dupla de calor/resfriamento. Eles fornecem uma saída para aquecimento e outra para resfriamento. Isto é útil para sistemas que exigem ambos, como extrusoras de plástico com ventiladores de refrigeração a ar. Verifique as especificações do modelo para confirmar a disponibilidade de saída dupla.

P: Como posso saber se meu sensor é compatível?

R: O tipo de entrada do controlador deve corresponder ao sensor. Para termopares, a letra do tipo (K, J, T, etc.) deve corresponder. Para RTDs, a curva de resistência (PT100 ou PT1000) deve corresponder. Usar a configuração errada resultará em leituras de temperatura incorretas. A maioria dos controladores possui um parâmetro de configuração para selecionar o tipo de entrada.

P: Qual é a vida útil esperada de um controlador PID?

R: Com instalação e resfriamento adequados, os componentes eletrônicos podem operar por muitos anos. A saída do relé é o item de desgaste mais comum. A vida útil do contato do relé é especificada pelo fabricante e depende da frequência e corrente de chaveamento. As saídas SSR não apresentam desgaste mecânico, mas podem falhar devido a superaquecimento ou sobretensão.

P: Vocês fornecem suporte técnico para ajuste?

R: Sim. Nossos engenheiros podem ajudar na configuração inicial e no ajuste para aplicações específicas. Forneça detalhes do seu sistema térmico, incluindo potência do aquecedor, tipo de sensor e características de carga. Respondemos dentro de um dia útil.
