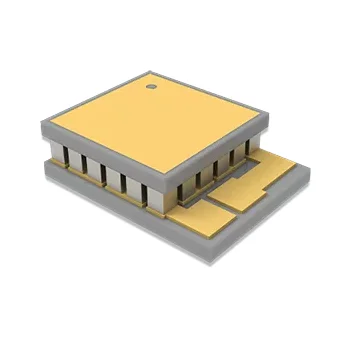

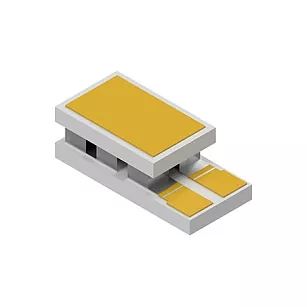

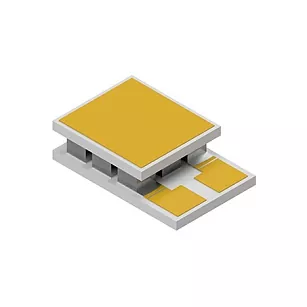

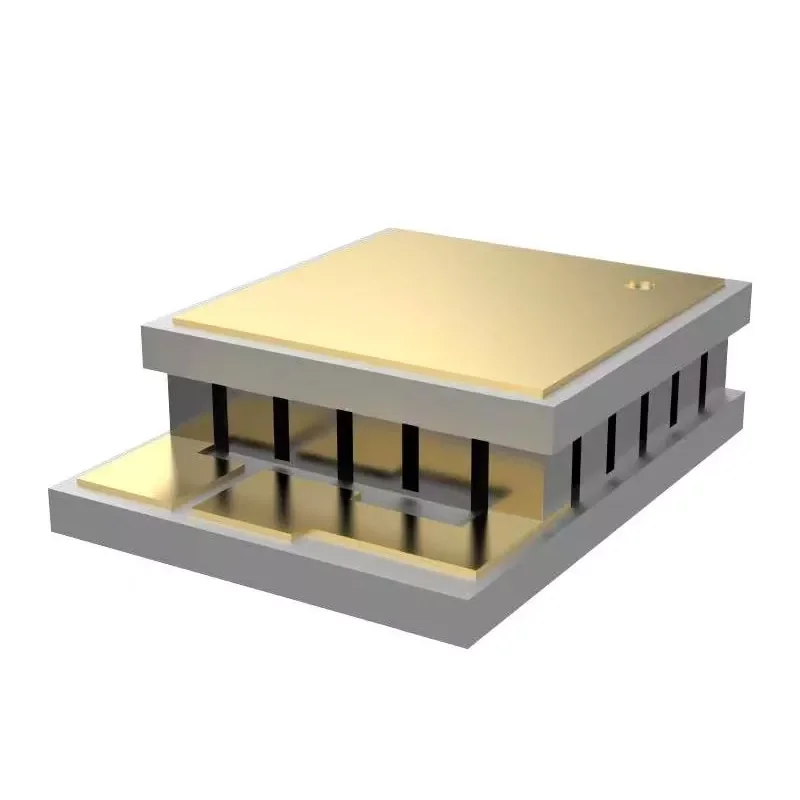

Resfriadores Microtermelétricos para Optoeletrônicos

A X-Meritan abrange recursos em desenvolvimento de materiais termoelétricos, fabricação de componentes de resfriadores termoelétricos (TEC) e design de soluções térmicas. Esses microrrefrigeradores termoelétricos para dispositivos optoeletrônicos utilizam o efeito Peltier para resfriamento ou aquecimento ativo, eliminando a necessidade de compressores, refrigerantes ou peças mecânicas móveis. Eles são adequados para componentes sensíveis à temperatura, como diodos laser, dispositivos de comunicação óptica, fotodetectores, módulos lidar e outros componentes optoeletrônicos compactos.

Características:

●  Design miniaturizado, adequado para embalagens optoeletrônicas e eletrônicas de precisão com espaço limitado.

●  Suporta controle preciso de temperatura, ajudando a reduzir o impacto da variação de temperatura no desempenho do dispositivo.

●  Estrutura de resfriamento de estado sólido, sem peças móveis, garantindo uma operação estável e confiável a longo prazo.

●  Capacidade para altas temperaturas: adequado para aplicações que exigem controle de temperatura estável sob temperaturas ambientes elevadas.

●  Sem vibração ou ruído mecânico: a estrutura de estado sólido é adequada para sistemas ópticos de precisão e equipamentos de medição sensíveis.

●  Compatível com RoHS, facilitando a aplicação em projetos de mercado global.

Cenários de aplicação:

●  Controle de temperatura para dispositivos de comunicação óptica, especialmente controle de temperatura periférica para diodos laser, DFBs, EMLs e TOSA/ROSA.

●  Estabilização de temperatura de transmissores e receptores LiDAR.

●  Fontes de luz e unidades de detecção em equipamentos de testes médicos.

●  Bancos de testes ópticos de precisão e plataformas de calibração de laboratório.

●  Aplicações de embalagem que exigem tamanho pequeno, baixa vibração e resposta rápida.

Especificações e Personalização

Critérios de seleção

Ao selecionar Resfriadores Micro Termoelétricos para Optoeletrônicos, considere os seguintes parâmetros:

Dimensões: personalizadas com base na base do dispositivo e na câmara de montagem

Espessura: deve equilibrar resistência térmica, força de fixação e espaço de montagem

Corrente máxima de operação: Deve corresponder à fonte de alimentação do inversor e à estratégia de controle de temperatura

Diferença máxima de temperatura (Delta Tmax): depende das condições do dissipador de calor na extremidade quente

Capacidade da bomba de calor (Qmax): determina quanto calor pode ser removido

Resistência e tensão: afetam as perdas da unidade e a precisão do controle

Ao personalizar, confirmaremos:

Dimensões da fonte de calor: Chip laser, pacote TO, microssensor ou módulo optoeletrônico integrado.

Materiais de interface: Niquelagem, compatibilidade de solda ou requisitos especiais de metalização.

Faixa de temperatura operacional: estabilização da temperatura ambiente, operação em baixa temperatura ou compensação de alta temperatura.

Requisitos estruturais: construção ultrafina, maior densidade da bomba de calor ou outras restrições de espaço.

Especificações Técnicas

Por que escolher o X-Meritan?

Design TEC em miniatura: Micro TECs tão pequenos quanto 1,5 × 1,1 mm, com espessura mínima de 0,65 mm.

Alta densidade da bomba de calor:Até aproximadamente 43 W/cm², adequada para aplicações compactas e de alto fluxo de calor.

Experiência em materiais termoelétricos: O desenvolvimento interno de materiais termoelétricos suporta desempenho TEC otimizado e projetos específicos de aplicação.

Soluções TEC personalizadas: Dimensões personalizadas, características elétricas, configuração de material, metalização e estruturas de conexão com base nos requisitos da aplicação.

Do protótipo à produção: Suporte desde o projeto térmico e desenvolvimento de protótipo até testes e produção em volume.

Perguntas frequentes

Por que este produto é mais adequado para dispositivos optoeletrônicos do que dissipadores de calor padrão?

Os dissipadores de calor padrão fornecem apenas resfriamento passivo, portanto a temperatura do dispositivo flutua com as mudanças na temperatura ambiente. Os resfriadores microtermelétricos, por outro lado, controlam ativamente a temperatura, trazendo a temperatura operacional de volta à faixa alvo, tornando-os ideais para sistemas optoeletrônicos sensíveis à variação de temperatura.

O que deve ser priorizado em projetos de diodo laser?

O foco não deve estar apenas na placa de resfriamento em si, mas em todo o caminho térmico: contato da fonte de calor, materiais de interface, design do dissipador de calor e se a corrente do inversor está adequadamente combinada.

O X-Meritan pode personalizar o tamanho de um refrigerador termoelétrico (TEC)?

Sim. A X-Meritan pode avaliar tamanhos e configurações personalizadas com base em desenhos de engenharia, amostras ou especificações de aplicação. A personalização inclui dimensões, características elétricas, configuração do material P/N, estrutura de conexão e requisitos de interface.
