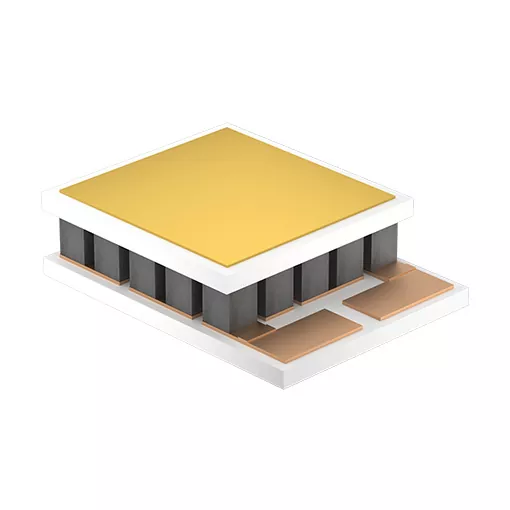

Resfriadores Microtermelétricos para LiDAR

O transmissor laser dentro dos microrrefrigeradores termoelétricos para LiDAR gera calor durante a operação, enquanto a temperatura ambiente pode variar significativamente entre os diferentes ambientes operacionais. Se a temperatura do laser mudar além da faixa operacional exigida, o dispositivo óptico poderá não manter a condição operacional necessária.

Um Micro-TEC pode ser instalado diretamente no módulo laser para bombear ativamente o calor para longe do componente sensível à temperatura. Ao contrário de um dissipador de calor passivo, ele não depende apenas da dissipação de calor natural ou forçada.

Para conjuntos LiDAR compactos, o principal valor de aplicação é o controle de temperatura localizado. O refrigerador pode ser posicionado próximo à fonte de laser sem a necessidade de compressor, circuito refrigerante ou componentes mecânicos móveis.

Especificações principais

A capacidade real de resfriamento, corrente, tensão, dimensões e desempenho térmico dependem da configuração Micro-TEC selecionada e da carga térmica do componente LiDAR.

Tamanho compacto para módulos LiDAR com espaço limitado

Os microresfriadores termoelétricos para LiDAR têm espaço interno limitado porque o laser, o detector, os componentes ópticos, os circuitos eletrônicos e as estruturas de dissipação de calor são integrados em um único conjunto.

Nossos Micro-TECs podem ser fabricados em configurações microdimensionadas de até alguns milímetros. Isto permite que o refrigerador seja posicionado próximo ao laser ou outro componente sensível ao calor, em vez de ocupar espaço como um sistema de refrigeração separado.

Para montagens LiDAR customizadas, as dimensões do produto podem ser avaliadas de acordo com o espaço de instalação disponível, posição dos componentes, estrutura de montagem e interface elétrica.

Consumo de energia inferior a 1 W

O consumo de energia é um parâmetro de projeto importante quando o Micro-TEC é integrado ao LiDAR de um veículo ou outro sistema eletrônico compacto.

Nossos microrrefrigeradores termoelétricos podem operar com menos de 1 watt em configurações aplicáveis. A necessidade real de energia depende do design do produto selecionado e da carga térmica que precisa ser controlada.

Para avaliação de engenharia, os clientes devem fornecer a temperatura alvo de resfriamento, carga térmica, tensão disponível e dimensões de instalação para que a configuração Micro-TEC apropriada possa ser selecionada.

Resfriamento de estado sólido sem refrigerante

Os microresfriadores termoelétricos para LiDAR usam materiais termoelétricos semicondutores entre substratos cerâmicos para transferir calor quando a corrente elétrica é aplicada.

O componente possui:

● Sem compressor

● Sem refrigerante

● Sem peças mecânicas móveis

● Construção compacta de estado sólido

● Controle elétrico direto

Esta estrutura é útil para módulos LiDAR onde o componente de resfriamento precisa ser instalado próximo ao laser e integrado em um espaço mecânico limitado.

Bombeamento de calor ativo para controle de temperatura a laser

O Micro-TEC é usado para controlar a temperatura do componente alvo, em vez de simplesmente diminuir a temperatura de todo o invólucro LiDAR.

Quando a energia elétrica é aplicada, o calor é transferido do lado frio para o lado quente. O lado frio é colocado próximo ao laser ou outro componente sensível à temperatura, enquanto o lado quente deve ser conectado a um caminho eficaz de dissipação de calor.

O projeto térmico, portanto, precisa considerar ambos os lados do Micro-TEC:

Componente alvo → Lado frio Micro-TEC → Lado quente Micro-TEC → Estrutura de dissipação de calor LiDAR

Se o lado quente não conseguir remover o calor transferido de forma eficaz, o desempenho de refrigeração de todo o sistema será reduzido.

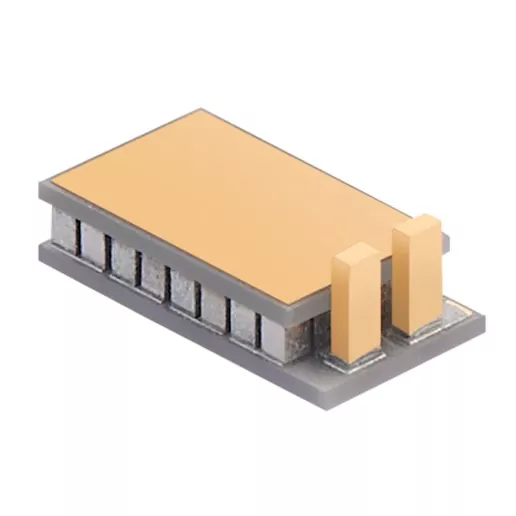

Micro-TEC com cabeçalho para montagem LiDAR

Para projetos LiDAR que exigem uma interface mecânica definida, podemos fornecer microrrefrigeradores termoelétricos com conectores.

A configuração do cabeçalho pode ser avaliada de acordo com:

● Espaço de instalação disponível

● Estrutura de montagem

● Posição do componente

● Conexão elétrica

● Requisitos de montagem

Para estruturas não padronizadas, os clientes podem fornecer uma amostra existente ou um desenho de engenharia. Avaliamos a estrutura antes da produção da amostra.

Resfriadores Microtermelétricos Personalizados

Um Micro-TEC padrão pode não corresponder às dimensões ou aos requisitos térmicos de um módulo LiDAR específico. Apoiamos produtos personalizados com base em amostras ou desenhos do cliente.

O processo de personalização pode abranger:

Dimensões → Parâmetros Elétricos → Estrutura de Montagem → Configuração da Plataforma → Requisitos Térmicos

Antes da produção em massa, são produzidas amostras para confirmação do cliente. Isso permite que o Micro-TEC seja verificado em relação ao conjunto LiDAR real antes que a quantidade de produção seja liberada.

Informações necessárias para seleção de Micro-TEC

Para um novo projeto de resfriamento LiDAR, os clientes podem fornecer as seguintes informações:

Se alguns parâmetros ainda não estiverem disponíveis, uma amostra Micro-TEC existente ou um desenho de montagem LiDAR pode ser usado como ponto de partida para avaliação técnica.

Instalação e Interface Térmica

A interface térmica entre o Micro-TEC e o módulo laser afeta diretamente a transferência de calor.

O lado frio deve manter contato suficiente com o componente alvo, e um material de interface térmica (TIM) apropriado pode ser usado quando exigido pelo projeto de montagem.

O lado quente requer um caminho eficaz de dissipação de calor. Um dissipador de calor, caixa ou outra estrutura de resfriamento deve ser projetado para remover o calor transferido pelo Micro-TEC.

O Micro-TEC também deve ser operado dentro dos parâmetros elétricos especificados. A corrente máxima IMAX não deve ser excedida, pois uma corrente excessiva pode danificar a junção termoelétrica do semicondutor.

Capacidade de fabricação

A X-Meritan fabrica microrrefrigeradores termoelétricos e também controla a preparação de materiais termoelétricos upstream.

Nossas capacidades de produção abrangem:

● Preparação de material termoelétrico

● Processamento de componentes de precisão

● Soldagem

● Montagem

● Microembalagens

● Produção Micro-TEC personalizada

Esta estrutura de fabricação oferece suporte a projetos que exigem dimensões, estruturas de montagem ou configurações elétricas Micro-TEC fora do padrão.

Para aplicações LiDAR personalizadas, o produto pode ser desenvolvido a partir do nível de material e componente, em vez de ser limitado a um resfriador padrão existente.

Processo de desenvolvimento de refrigerador micro termoelétrico

Para projetos de resfriamento LiDAR personalizados, seguimos um processo de desenvolvimento baseado em amostras:

Desenho / Amostra do Cliente → Avaliação Técnica → Design de Produto → Produção de Amostra → Confirmação de Amostra → Produção em Massa

A etapa de confirmação da amostra permite que as dimensões, estrutura de montagem, conexão elétrica e compatibilidade de montagem sejam verificadas antes da produção em massa.

Aplicativos

Os microrrefrigeradores termoelétricos podem ser usados ​​para controle de temperatura de:

● Transmissores laser LiDAR

● Componentes optoeletrônicos sensíveis à temperatura

● Módulos ópticos compactos

● Conjuntos LiDAR automotivos

● Outros componentes eletrônicos em miniatura que exigem resfriamento ativo localizado

Qualidade e Experiência em Exportação

A X-Meritan tem mais de 10 anos de experiência em resfriamento de semicondutores em miniatura e fornece produtos Micro-TEC para mercados internacionais.

A empresa obteve certificações ISO e CE e exporta produtos para Europa, América do Norte, América do Sul, Sudeste Asiático e outros mercados.

Nossa experiência técnica abrange comunicações por fibra óptica, equipamentos médicos industriais, eletrônicos automotivos inteligentes, eletrônicos de consumo e aplicações de pesquisa.

Perguntas frequentes

Quais informações você precisa para selecionar um Micro-TEC para LiDAR?

As informações mais úteis incluem a carga térmica do componente, temperatura alvo, tensão disponível, corrente máxima, dimensões de instalação, estrutura de montagem e método de dissipação de calor no lado quente. Um desenho ou amostra Micro-TEC existente também pode ser usado para avaliação.

Quão pequeno pode ser o Micro-TEC?

A X-Meritan pode fabricar configurações Micro-TEC de até alguns milímetros, dependendo da estrutura e do desempenho necessários. As dimensões finais deverão ser confirmadas de acordo com a aplicação.

Você pode fazer um Micro-TEC de acordo com nosso desenho LiDAR?

Sim. Apoiamos a personalização com base em desenhos ou amostras do cliente. O produto é amostrado e confirmado antes da produção em massa.

Você pode fornecer um Micro-TEC com cabeçalho?

Sim. Configurações de cabeçalho estão disponíveis para aplicações que exigem uma montagem definida ou estrutura de conexão. O design exato do cabeçalho é confirmado de acordo com a montagem LiDAR.

O Micro-TEC pode operar abaixo de 1 W?

Sim, as configurações aplicáveis ​​podem operar com menos de 1 W. O consumo real de energia depende do projeto do Micro-TEC, das condições de operação e da carga térmica.

Qual é a principal preocupação de instalação?

Os dois pontos mais importantes são o contato térmico do lado frio e a dissipação de calor do lado quente. O lado frio necessita de contato efetivo com o componente alvo, enquanto o lado quente deve ter um caminho suficiente para remover o calor transferido.

O Micro-TEC pode ser usado continuamente?

A operação contínua depende da configuração Micro-TEC selecionada e das condições elétricas e térmicas de operação especificadas. O produto deve ser operado dentro dos limites de tensão e corrente especificados, e o lado quente deve ser resfriado adequadamente.

O que acontece se a corrente IMAX for excedida?

Exceder a corrente IMAX especificada pode causar estresse elétrico e térmico excessivo e danificar a junção semicondutora termoelétrica. O Micro-TEC deve, portanto, ser operado dentro da faixa elétrica especificada.

A X-Meritan fornece resfriadores microtermelétricos para LiDAR com estruturas de tamanho micro, resfriamento Peltier de estado sólido, configurações de montagem personalizadas e desenvolvimento baseado em amostras.

Para um novo projeto de resfriamento LiDAR, envie-nos seu desenho, amostra, dimensões de instalação, carga térmica, temperatura alvo ou especificação Micro-TEC existente. Podemos avaliar os requisitos e desenvolver o Micro-TEC correspondente para confirmação da amostra antes da produção em massa.
