Projetado para resolver problemas de degradação interfacial e difusão de solda durante a montagem do resfriador termoelétrico (TEC), o X-MeritanFatias com barreiras de difusãofornecem um componente altamente estável e pronto para montagem para gerenciamento térmico avançado. Ao introduzir uma barreira precisa à base de níquel entre o substrato Bi₂Te₃-Sb₂Te₃ e a superfície soldável, essas fatias mitigam efetivamente a migração elementar, estabilizando a resistência elétrica e a resistência mecânica por meio de ciclos térmicos repetidos.
Esta página aborda a estrutura de trabalho, especificações técnicas, opções de revestimento, orientação de seleção e escopo de personalização para fatias de barreira de difusão usadas na fabricação de TEC. Se você estiver comparando fornecedores,entre em contato com nossa equipe de engenhariapara confirmar a estrutura e as dimensões da barreira para o seu processo de montagem.

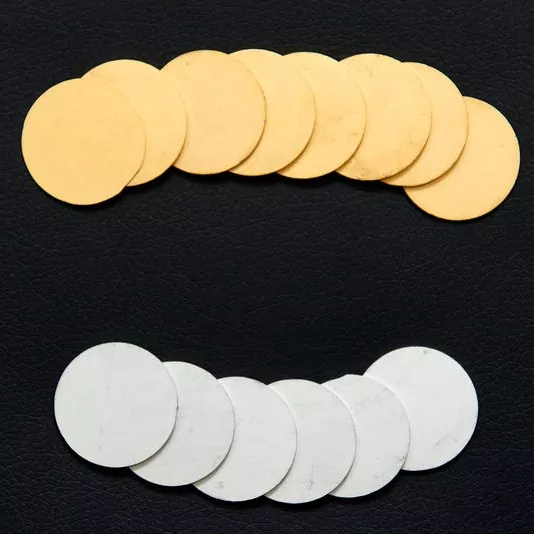

Fatias com Barreiras de Difusão são fatias de material termoelétrico pré-processadas com uma estrutura de metalização protetora projetada para controlar a interação entre o substrato termoelétrico e a solda usada durante a montagem do TEC.
O material de base é um lingote termoelétrico extrudado de Bi₂Te₃-Sb₂Te₃. Após o processamento de precisão, uma barreira de difusão à base de níquel é aplicada entre o material termoelétrico e a camada externa soldável. Isso cria uma interface controlada que ajuda a limitar a migração elementar indesejada e reações interfaciais durante a soldagem e subsequente ciclo térmico.
A barreira é particularmente importante porque o material termoelétrico e a solda possuem propriedades químicas e físicas diferentes. Durante aquecimento e resfriamento repetidos, a interação descontrolada na interface pode contribuir para alterações na resistência elétrica, degradação mecânica ou deterioração da junta de solda.
Essas fatias pertencem ao grupo mais amplomateriais termoelétricosfamília de produtos e normalmente são usados em conjunto comrefrigeradores termoelétricos, conjuntos de refrigeradores termoelétricosecontroladores de temperaturaem sistemas completos de gerenciamento térmico.
A estrutura de metalização do núcleo usa uma barreira de difusão à base de níquel entre o substrato Bi₂Te₃-Sb₂Te₃ e a camada externa soldável.
Esta camada intermediária ajuda a controlar o movimento dos constituintes da solda em direção ao material termoelétrico e fornece uma interface mais estável para a montagem do TEC. Uma configuração multicamadas pode ser selecionada de acordo com o processo de soldagem e o ambiente operacional pretendidos.
Em vez de depender de um único revestimento de superfície, o X-Meritan pode fornecer estruturas de metalização multicamadas nas quais diferentes camadas desempenham funções diferentes.
A camada de barreira interna concentra-se na separação do material e no controle da difusão, enquanto a camada externa soldável é selecionada de acordo com o processo de união.
O estanhamento eletrolítico está disponível em aproximadamente 7 ± 2 μm.
A superfície de estanho proporciona boa afinidade de solda para processos de soldagem convencionais e pode ser usada com sistemas de solda com e sem chumbo, dependendo do processo de montagem do cliente.
Esta configuração é geralmente apropriada quando o requisito principal é uma superfície soldável prática para produção TEC padrão.
Para aplicações que exigem um acabamento fino em ouro, a X-Meritan oferece revestimento de ouro sem eletrólito com espessura de Au inferior a 0,2 μm.
O ouro fornece uma superfície com boa resistência à oxidação e pode ser considerado para aplicações que utilizam solda AuSn ou onde são necessárias características de superfície controladas.
A tecnologia "H" patenteada da X-Meritan incorpora uma camada de alumínio de aproximadamente 150 μm na estrutura de barreira multicamadas.
A configuração destina-se a aplicações expostas a transições de temperatura exigentes. Ao incorporar uma camada adicional de alumínio na estrutura de metalização, o projeto aborda as tensões associadas à expansão e contração térmica repetidas.
Esta opção pode ser avaliada para aplicações aeroespaciais, industriais pesadas e outras aplicações TEC onde o ciclo térmico é uma consideração de projeto significativa.
O material termoelétrico pode ser moído e fatiado de acordo com desenhos do cliente. A precisão de corte especificada é de aproximadamente ±15 μm, enquanto a espessura mínima do corte é de 0,3 mm.
Fatias pré-processadas podem reduzir a quantidade de preparação de material exigida pelos fabricantes de TEC e fornecer dimensões mais próximas dos requisitos das operações de montagem subsequentes.
| Parâmetro | Especificação |
|---|---|
| Material Básico | Lingotes extrudados de Bi₂Te₃-Sb₂Te₃ |
| Espessura Mínima da Fatia | ≥0,3mm |
| Grossura | Personalizável de acordo com desenho do cliente |
| Precisão de corte | ±15 μm |
| Barreira de Difusão | Estrutura multicamadas à base de níquel |
| Chapeamento de estanho eletroless | 7 ± 2 μm |
| Chapeamento de ouro eletroless | < 0,2 μm Au |
| Tecnologia "H" | Camada de barreira de Al de aproximadamente 150 μm |
| Moagem e Corte | Disponível conforme desenho |
| Configuração de Metalização | Customizável de acordo com a aplicação |
| Aplicativo | Resfriamento termoelétrico e fabricação de TEC |
Tolerâncias dimensionais, estrutura de metalização e especificações de galvanização devem ser confirmadas de acordo com o projeto final do TEC e processo de montagem. Envie seu desenho paranossos engenheiros de vendaspara uma análise de viabilidade.
O substrato padrão é um material termoelétrico extrudado Bi₂Te₃-Sb₂Te₃. Comece confirmando a composição termoelétrica necessária, as dimensões do material, a espessura da fatia e as condições operacionais pretendidas do TEC.
Para montagem TEC convencional, uma barreira de difusão à base de níquel pode proporcionar separação entre o substrato termoelétrico e a superfície soldável.
Se a aplicação envolver ciclos de temperatura significativos, uma configuração multicamadas mais complexa poderá ser avaliada. A estrutura necessária deve ser determinada de acordo com o perfil térmico real e a construção do módulo.
O estanho sem eletrodo é geralmente adequado quando a soldagem convencional é usada, quando é necessária solda sem chumbo, quando uma superfície soldável relativamente mais espessa é preferida ou o custo de produção é uma consideração importante.
O ouro sem eletrólito pode ser considerado quando a soldagem AuSn é necessária, a oxidação da superfície precisa ser controlada, um acabamento dourado fino é preferido ou a aplicação requer características superficiais ou elétricas específicas.
O número e a gravidade dos ciclos de temperatura devem ser considerados ao selecionar a configuração de metalização. Aplicações com transições frequentes entre condições quentes e frias podem exigir consideração adicional de expansão térmica, tensão de interface e integridade da camada de barreira.
Para estas aplicações, a tecnologia “H” patenteada da X-Meritan pode ser avaliada como uma configuração alternativa.
Forneça a espessura de corte, comprimento, largura, tolerância e requisitos de superfície necessários no desenho técnico. A precisão de corte especificada de aproximadamente ±15 μm pode atender clientes que exigem dimensões controladas para montagem TEC posterior e manuseio automatizado.
A X-Meritan se concentra em resfriamento de semicondutores e tecnologia termoelétrica, com recursos que abrangem desenvolvimento de materiais termoelétricos, personalização de componentes, design de soluções de dissipação de calor e suporte à seleção de processos.
Diferentes projetos de TEC podem exigir diferentes dimensões de fatias, espessuras, acabamentos superficiais e estruturas de metalização. A X-Meritan pode processar o material de acordo com desenhos e especificações técnicas do cliente.
O material fornecido é destinado a clientes envolvidos no desenvolvimento e fabricação de módulos termoelétricos. A retificação, o corte e a metalização de precisão podem ajudar a reduzir o número de etapas de preparação necessárias antes da montagem.
As soluções termoelétricas da X-Meritan atendem aplicações que incluem comunicações de fibra óptica, equipamentos industriais e médicos, eletrônicos automotivos, eletrônicos de consumo e instituições de pesquisa. A empresa fornece suporte técnico para aplicações que exigem resfriamento controlado de semicondutores e gerenciamento preciso de temperatura, incluindo desenvolvimento de componentes personalizados. Você pode revisar nosso histórico sobre opágina de perfil da empresaou explore o completogama de produtos.
Fatias de barreira de difusão são um elemento de um sistema termoelétrico completo. Dependendo do seu projeto, as seguintes linhas de produtos também podem ser relevantes:
O lingote de base Bi₂Te₃-Sb₂Te₃ usado para produzir fatias de barreira de difusão, disponível em composições padrão e personalizadas.
Módulos de resfriamento Peltier de estado sólido para controle preciso de temperatura em equipamentos optoeletrônicos, médicos e industriais.
Conjuntos TEC integrados que combinam módulo de resfriamento, dissipador de calor e interface térmica para integração mais rápida do sistema.
Controladores de circuito fechado combinados com resfriadores TE padrão e micro para regulação de temperatura estável e de alta precisão.
Eles são usados como componentes de material termoelétrico metalizado na fabricação de TEC. A barreira de difusão ajuda a controlar a interação e a migração elementar entre o substrato termoelétrico Bi₂Te₃-Sb₂Te₃ e o sistema de solda durante a montagem e o ciclo térmico.
Durante a soldagem e aquecimento e resfriamento repetidos, os constituintes da solda podem interagir com o material termoelétrico. Uma barreira à base de níquel fornece uma interface intermediária que ajuda a limitar a difusão indesejada e as reações interfaciais, proporcionando um desempenho elétrico e mecânico mais estável.
O níquel fornece uma interface metálica relativamente estável entre o substrato termoelétrico e a superfície soldável. Em uma estrutura de metalização multicamadas, funciona como uma barreira intermediária, permitindo que a camada externa seja otimizada para soldagem.
O estanho não eletrolítico tem aproximadamente 7 ± 2 μm e destina-se principalmente a aplicações de soldagem convencionais. O ouro sem eletrólito tem menos de 0,2 μm Au e pode ser selecionado para aplicações que exigem superfícies resistentes à oxidação ou soldagem AuSn.
A escolha correta depende do material de solda do cliente, da temperatura de união, do processo de montagem e dos requisitos de aplicação.
A tecnologia patenteada "H" destina-se a condições exigentes de ciclagem térmica. Ele incorpora uma camada de alumínio de aproximadamente 150 μm na estrutura de barreira multicamadas e pode ser avaliado para aplicações como sistemas TEC aeroespaciais e industriais pesados.
A configuração real deve ser determinada de acordo com a faixa de temperatura operacional, perfil do ciclo térmico e construção do módulo.
A espessura mínima especificada é de 0,3 mm. A espessura real pode ser personalizada de acordo com o desenho técnico e requisitos de aplicação do cliente.
Sim. A X-Meritan pode fornecer dimensões e processamento personalizados de acordo com os desenhos do cliente. A precisão de corte especificada é de aproximadamente ±15 μm.
Sim. A X-Meritan pode fornecer material termoelétrico que passou por retificação, corte de precisão, processamento de barreira de difusão e o tratamento de superfície soldável necessário. Isso pode ajudar os fabricantes de TEC a reduzir a preparação adicional de material antes da montagem.
Envie seu desenho, espessura de corte, preferência de revestimento e volume anual estimado. Nossos engenheiros confirmarão a estrutura da barreira, proporão a configuração de metalização mais adequada e responderão com preços direto da fábrica.
